Установка механической коробки передач 2.7L (Дискавери 3)

Установка

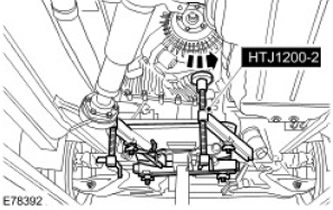

1. Установите коробку передач на домкрат для коробки передач.

2.

ВНИМАНИЕ: Убедитесь, что коробка не перекосилась.

ВНИМАНИЕ: Перед установкой коробки передач убедитесь, что сцепление в сборе не повреждено.

ПРИМЕЧАНИЕ: Не устанавливайте коробку полностью на двигатель; необходимо оставить зазор 40 мм.

Вместе с помощником установите коробку передач. Очистите контактные поверхности деталей.

3. С помощью домкрата для коробки передач поверните коробку передач, чтобы обеспечить доступ к механизму переключения передач.



4. Установите механизм переключения передач на коробку передач.

5.

ВНИМАНИЕ: Перед установкой коробки передач убедитесь, что сцепление в сборе не повреждено.

Совместите коробку передач с двигателем и установите коробку передач.



6. ПРИМЕЧАНИЕ: Для наглядности картер раздаточной коробки показан снятым.



Вверните 14 болтов коробки передач. Затяните болты с моментом затяжки 40 Нм.

7. Установите центральный опорный кронштейн перепускной выхлопной трубки. Затяните болты с моментом затяжки 25 Нм.

8. Установите жгут электропроводки в исходное положение на коробке передач.

9. Установите левый и правый опорные кронштейны перепускной выхлопной трубки.

• Выровняйте опорный кронштейн перепускной выхлопной трубки в сборе.
• Равномерно затяните болты с моментом затяжки 25 Нм.

10. Подсоедините вентиляционные магистрали коробки передач и раздаточной коробки.

11. Закрепите жгут электропроводки на коробке передач.

• Вставьте жгут электропроводки в зажим.
• Подсоедините электрические разъемы.
• Вверните и затяните 2 болта.

12. Поднимите домкрат для коробки передач.

13. Закрепите жгут электропроводки на раздаточной коробке.

• Затяните болты (момент затяжки 25 Нм).
• Вставьте жгут электропроводки в зажим.

14. Подсоедините электрические разъемы раздаточной коробки.

15. Подсоедините тягу переключения передач.

• Очистите детали.
• Смажьте детали.
• Установите новые кольцевые уплотнения.
• Установите зажим.

16. Подсоедините шланг рабочей жидкости сцепления.

Первоисточник статьи – веб-сайт: www.lrman.ru

• Очистите детали.
• Установите новое кольцевое уплотнение.
• Установите зажим.
• Снимите шланговый хомут.

17. Установите вакуумный шланг в зажимы.

• Снимите липкую ленту.
• Установите зажимы крепления.

18. Закрепите опорный кронштейн топливного фильтра. Вставьте и затяните два болта (момент затяжки 10 Нм).

19. Присоедините охладитель топлива. Вставьте болт и затяните его (момент затяжки 10 Нм).



20. Установите 2 болта опорного кронштейна турбокомпрессора. Затяните болты (момент затяжки 25 Нм).

21. Затяните гайку опорного кронштейна турбокомпрессора. Затяните гайку с моментом затяжки 25 Нм.

22. Установите теплозащитный экран выпускной системы.

23. Удалите воздух из системы сцепления.

24. Установите передний приводной вал. Для получения дополнительной информации обратитесь к Передний карданный вал - 2.7L Diesel (47.15.02)

25. Уберите домкрат для коробки передач.

26. Установите нижнюю защиту двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)

27.

ВНИМАНИЕ: Во избежание повреждения шарнира или чехла не допускайте нахождения приводного вала в подвешенном состоянии.

Соедините приводной вал с фланцем привода раздаточной коробки.

• Снимите монтажную ленту.
• Затяните болты Torx (момент затяжки 55 Нм).

28. Заверните крепежные болты опоры центрального подшипника приводного вала.

• Выровняйте опору центрального подшипника.
• Затяните 2 болта опоры центрального подшипника приводного вала (момент затяжки 30 Нм).

29. Установите теплозащитный экран топливного бака.

• Затяните болты (момент затяжки 6 Нм).
• Затяните гайки (момент затяжки 3 Нм).

30. Опустите автомобиль.

31. Установите защитный чехол рычага переключения передач.

32. Установите 2 болта опорного кронштейна механизма переключения передач. Затяните болты (момент затяжки 25 Нм).

33. Установите переключатель системы оптимизации режимов работы подвески и рулевого управления. Для получения дополнительной информации обратитесь к Переключатель оптимизации характеристик подвески и управляемости автомобиля (86.65.11)

34. Подсоедините провод массы аккумуляторной батареи.
