Снятие и установка автоматической коробки 2.7L (Дискавери 3)

Специальный инструмент

Переходник для ключа 303-1069

Снятие

1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

3. Снимите передний карданный вал. Для получения дополнительной информации обратитесь к Передний карданный вал - 2.7L Diesel (47.15.02)

Публикация скопирована с веб-ресурса LRMAN.ru

4. Снимите систему выпуска. Для получения дополнительной информации обратитесь к Система выпуска - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (30.10.08)

5. Снимите задний карданный вал. Для получения дополнительной информации обратитесь к Задний карданный вал (47.15.03)

6. Снимите стартер. Для получения дополнительной информации обратитесь к Стартер (86.60.01)

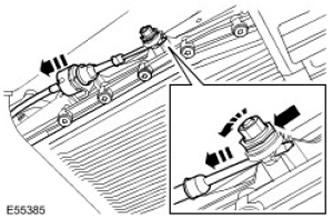

7. Отсоедините трос селектора.

• Зафиксировав зажимную втулку дополнительным ключом, ослабьте контргайку.
• Нажмите на фиксатор и освободите трос.

8. ВНИМАНИЕ: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.

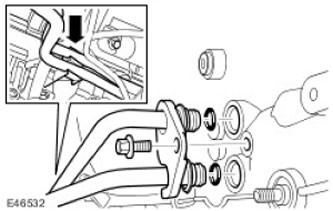

Отсоедините трубопроводы коробки передач.

• Выверните болт.
• Освободите зажим.
• Снимите и отбракуйте 2 уплотнительных кольца.

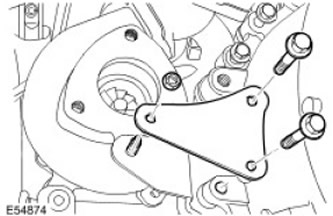

9. Снимите опорный кронштейн турбокомпрессора. Отверните гайку и выверните 2 болта.

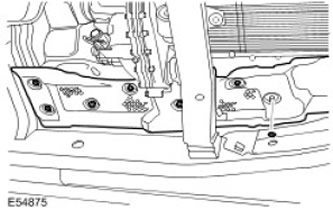

10. Снимите теплозащитный экран системы выпуска. Отверните 7 гаек.

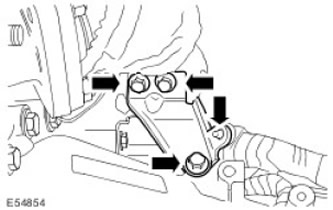

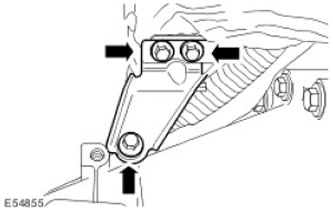

11. Снимите левый опорный кронштейн перепускной выхлопной трубки.

• Выверните 3 болта.

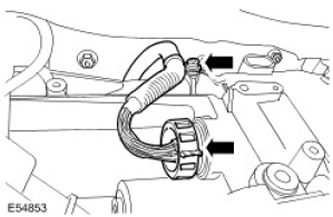

• Отсоедините жгут электропроводки коробки передач.

12. Снимите правый опорный кронштейн перепускной выхлопной трубки. Выверните 3 болта.

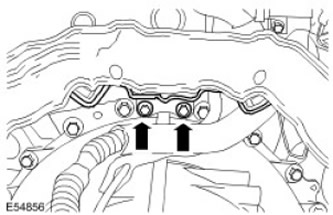

13. Снимите центральный опорный кронштейн перепускной выхлопной трубки. Выверните 2 болта.

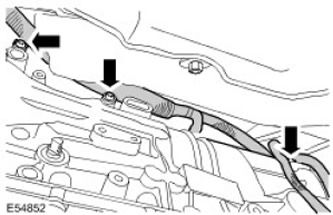

14. Отсоедините жгут проводов с левой стороны коробки передач.

• Выверните 2 болта.
• Освободите зажим.

15. Отсоедините жгут проводов с правой стороны коробки передач.

• Выверните болт.
• Отсоедините электрический разъем.

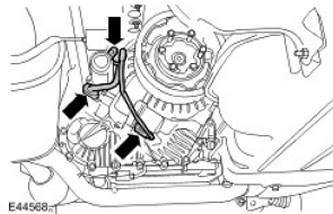

16. Отсоедините электрические разъемы раздаточной коробки. Рассоедините 3 электрических разъема.



17.

ВНИМАНИЕ: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.

ПРИМЕЧАНИЕ: Для наглядности коробка передач показана в снятом состоянии.

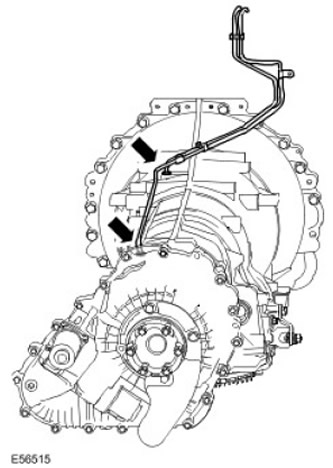

Отсоедините трубопровод сапуна. Сожмите стопорное кольцо.

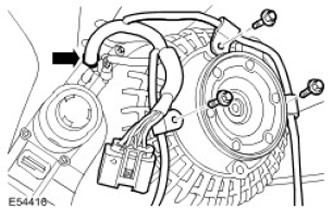

18. Отсоедините жгут проводов от раздаточной коробки.

• Выверните 3 болта.
• Освободите зажим.

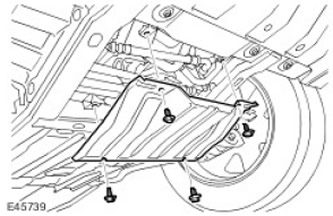

19. Снимите панель доступа к радиатору. Выверните 4 болта.



20. Отсоедините гибкий диск.

• Снимите заглушку технологического отверстия.

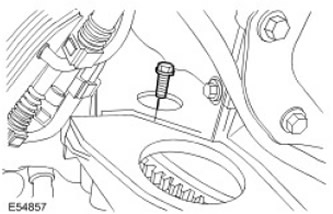

• Поверните коленчатый вал по часовой стрелке, чтобы получить доступ к крепежным болтам.
• Выверните 4 болта.

21. С помощью домкрата для коробки передач поддомкратьте коробку передач.

22.

ПРЕДОСТЕРЕЖЕНИЕ: Закрепите коробку передач на домкрате для коробки передач.

ПРЕДОСТЕРЕЖЕНИЕ: Подоприте двигатель. При снятии коробки передач двигатель выдвинется вперед.

ВНИМАНИЕ: Убедитесь, что гидротрансформатор не отсоединен от коробки передач.

ПРИМЕЧАНИЕ: Для наглядности коробка передач показана в снятом состоянии.

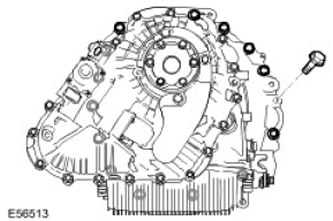

Вместе с помощником снимите коробку передач. Выверните 15 болтов крепления коробки передач.



23. С помощью подходящего инструмента зафиксируйте гидротрансформатор.



24.

ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если деталь снимается только для получения доступа.

Снимите коробку передач с домкрата для коробки передач.

25. Слейте масло из коробки передач.

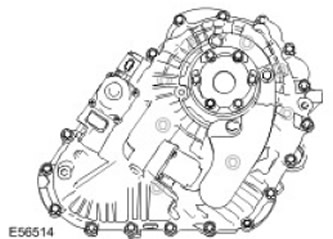

26. Вместе с помощником снимите раздаточную коробку.

• Выверните 8 болтов.
• Снимите и отбракуйте уплотнительное кольцо.

27. Снимите кронштейн троса селектора. Выверните болты.

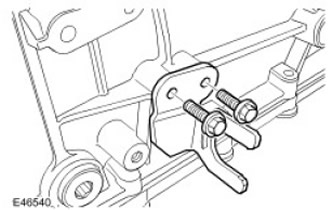

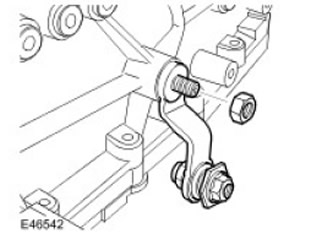

28. Снимите рычаг селектора. Отверните гайку.



29. Отсоедините корпус топливного фильтра и опорный кронштейн.

Установка

ВНИМАНИЕ: Если трансмиссионная жидкость для автоматической коробки передач очень загрязнена или в ней содержатся металлические частицы, одновременно с новой коробкой передач установите новый охладитель трансмиссионной жидкости и новые магистрали.

1.

ПРИМЕЧАНИЕ: Очистите сопрягаемые поверхности элементов.

ПРИМЕЧАНИЕ: Установите новое уплотнительное кольцо.

Вместе с помощником установите раздаточную коробку.

• Смажьте шлицы первичного вала консистентной смазкой 'Weicon TL7391'.
• Вверните 8 болтов.

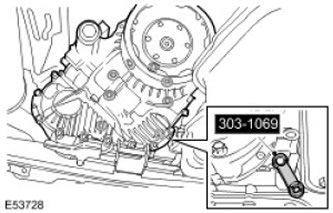

• Используя специальный инструмент, затяните болты с моментом затяжки 45 Нм.

2. Закрепите рычаг селектора. Затяните гайку с моментом затяжки 12 Нм.

3. Закрепите кронштейн троса селектора. Вверните 2 болта и затяните их усилием 10 Нм.

4. Закрепите жгут электропроводки на коробке передач.

• Повторите описанную выше процедуру с другой стороны.
• Затяните болт усилием 10 Нм.

5. С помощью подходящего инструмента зафиксируйте гидротрансформатор.

6. Установите коробку передач на домкрат для коробки передач.

7. Снимите держатель гидротрансформатора.

8.

ПРИМЕЧАНИЕ: Нанесите рекомендованную консистентную смазку на втулку гидротрансформатора.

ПРИМЕЧАНИЕ: Очистите сопрягаемые поверхности элементов.

Вместе с помощником установите коробку передач. Затяните 15 болтов усилием 45 Нм.

9. Подсоедините трубопровод сапуна.

10. Закрепите жгут электропроводки на коробке передач.

• Подсоедините электрический разъем.
• Затяните винты.
• Закрепите жгут электропроводки на коробке передач.

11.

ПРИМЕЧАНИЕ: Очистите сопрягаемые поверхности элементов.

ПРИМЕЧАНИЕ: Установите новые уплотнительные кольца.

Подсоедините трубопроводы коробки передач.

• Закрепите трубопроводы трансмиссионной жидкости в зажиме.
• Затяните болт усилием 10 Нм.

12. Установите гибкий диск на гидротрансформатор.

• Проверните коленчатый вал, чтобы получить доступ к болтам.
• Установите заглушку технологического отверстия.
• Затяните 4 болта усилием 45 Нм.

13. Установите стартер. Для получения дополнительной информации обратитесь к Стартер (86.60.01)

14. Установите панель доступа к радиатору. Вверните и затяните 4 болта усилием 10 Нм.

15. Закрепите центральный опорный кронштейн перепускной трубки отработавших газов. Затяните болты усилием 25 Нм.

16. Установите правый опорный кронштейн перепускной трубки отработавших газов.

• Выровняйте опорный кронштейн перепускной выхлопной трубки в сборе.
• Затяните болты усилием 25 Нм.

17. Установите левый опорный кронштейн перепускной трубки отработавших газов.

• Затяните болты усилием 25 Нм.
• Закрепите жгут электропроводки коробки передач на опорном кронштейне.

18. Установите теплозащитный экран системы выпуска.

19. Установите опорный кронштейн турбокомпрессора. Затяните гайку и 2 болта усилием 22 Нм.

20. Установите задний карданный вал. Для получения дополнительной информации обратитесь к Задний карданный вал (47.15.03)

21. Установите передний карданный вал. Для получения дополнительной информации обратитесь к Передний карданный вал - 2.7L Diesel (47.15.02)

22. Установите систему выпуска. Для получения дополнительной информации обратитесь к Система выпуска - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (30.10.08)

23.

ПРИМЕЧАНИЕ: На этой стадии не затягивайте стопорную гайку полностью.

Присоедините трос селектора к коробке передач.

• Закрепите внутренний трос в зажимной втулке рычага.
• Закрепите трос селектора на опорном кронштейне.

24. Отрегулируйте трос селектора. Для получения дополнительной информации обратитесь к Регулировка троса рычага выбора передач (44.30.04)

25. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.

26. Проверьте уровень жидкости в раздаточной коробке и при необходимости долейте.

27. Проверьте уровень трансмиссионной жидкости и при необходимости долейте. Для получения дополнительной информации обратитесь к Проверка уровня трансмиссионной жидкости (44.24.06)

28. Опустите автомобиль.
