Снятие и установка автоматической коробки 4.0L (Дискавери 3)

Специальный инструмент

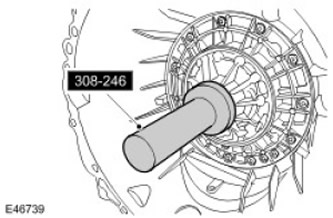

Приспособление для установки уплотнения гидротрансформатора 308-246

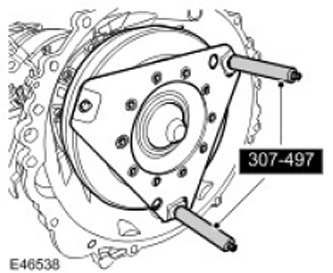

Рукоятки опоры гидротрансформатора 307-497 (LRT-44-010)

Снятие

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

2. Снимите раздаточную коробку. Для получения дополнительной информации обратитесь к Раздаточная коробка - 4.0L (41.20.25.99)

[Оригинал статьи находится на: www.lrman.ru]

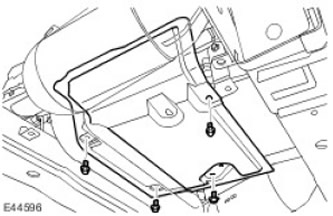

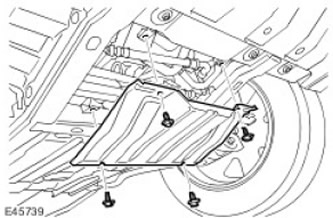

3. Снимите теплозащитный экран коробки передач. Выверните 4 болта.

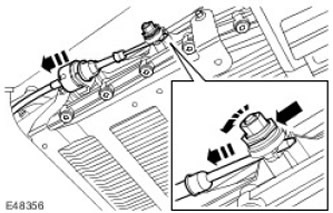

4. Отсоедините трос селектора.

• Зафиксировав зажимную втулку дополнительным ключом, ослабьте контргайку.
• Нажмите на фиксатор и освободите трос.

5. Снимите кронштейн теплозащитного экрана коробки передач. Выверните 4 болта.

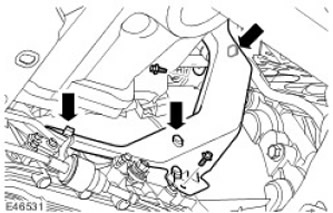

6. Снимите теплозащитный экран топливопровода.

• Выверните 2 болта.
• Отсоедините топливопроводы от 3 зажимов.

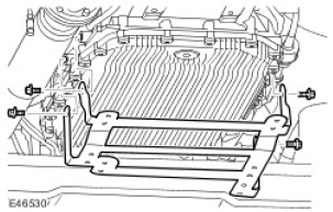

7. Снимите панель доступа к радиатору. Выверните 4 болта.



8.

ВНИМАНИЕ: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.

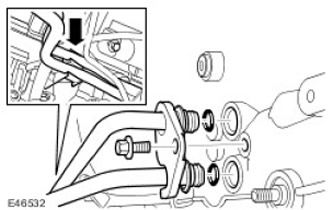

Отсоедините трубопроводы коробки передач.

• Выверните болт.
• Освободите зажим.
• Снимите и отбракуйте оба уплотнительных кольца.

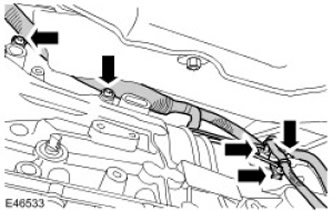

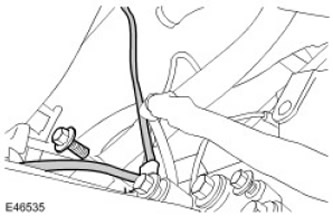

9. Отсоедините жгут проводов с левой стороны коробки передач.

• Выверните 3 винта Torx.
• Освободите 2 зажима.

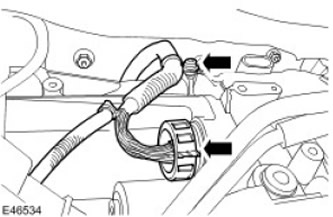

10. Отсоедините жгут проводов с правой стороны коробки передач.

• Выверните винт Torx.
• Отсоедините электрический разъем.

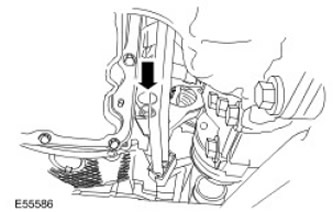

11. Освободите зажим трубопровода сапуна коробки передач. Выверните болт.

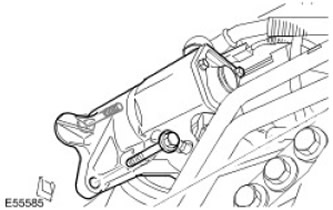

12. Открепите стартер.

• Выверните 2 болта.
• Отведите стартер в сторону и привяжите.

13. Отсоедините гибкий диск.

• Проверните коленчатый вал, чтобы получить доступ к болтам.
• Выверните 4 болта.

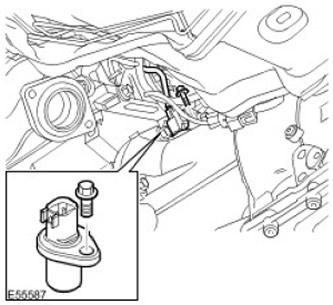

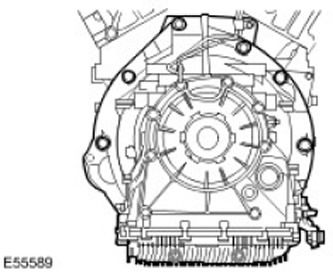

14. Снимите датчик положения коленчатого вала (СКР).

• Отсоедините электрический разъем.
• Выверните болт.

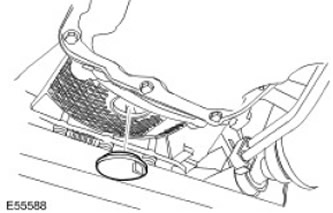

15. Снимите заглушку технологического отверстия.





16.

ПРЕДОСТЕРЕЖЕНИЕ: Подоприте двигатель. При снятии коробки передач двигатель выпадет вперед.

ПРЕДОСТЕРЕЖЕНИЕ: Закрепите коробку передач на домкрате для коробки передач.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что гидротрансформатор не отсоединен от коробки передач.

Вместе с помощником снимите коробку передач.

• С помощью домкрата для коробки передач поддомкратьте коробку передач.
• Выверните 8 болтов.

17. Установите держатель гидротрансформатора.

18.

ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если деталь снимается только для получения доступа.

Снимите коробку передач с домкрата для коробки передач.

19. Снимите держатель гидротрансформатора.

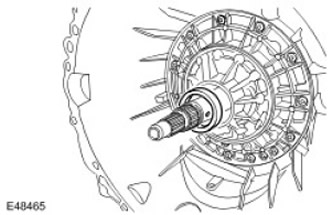

20 . Используя специальные инструменты, снимите гидротрансформатор.



21. Аккуратно снимите и отбракуйте жидкостное уплотнение гидротрансформатора.





22. Снимите кронштейн троса селектора. Выверните 2 болта.



23.

ВНИМАНИЕ: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.

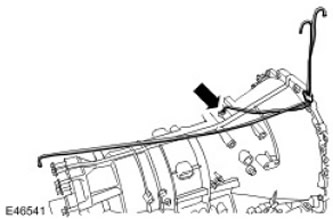

Снимите трубопроводы сапуна коробки передач. Сожмите стопорное кольцо.

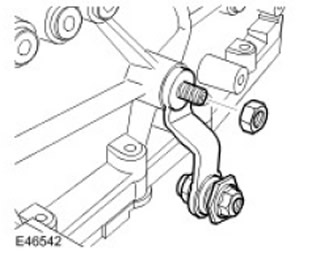

24. Снимите рычаг селектора. Отверните гайку.

Установка

ВНИМАНИЕ: Если трансмиссионная жидкость для автоматической коробки передач очень загрязнена или в ней содержатся металлические частицы, одновременно с новой коробкой передач установите новый охладитель трансмиссионной жидкости и новые магистрали.

1. Закрепите рычаг селектора. Затяните гайку с моментом затяжки 12 Нм.

2. Установите трубопроводы сапуна коробки передач. Закрепите зажимом.

3. Закрепите кронштейн троса селектора. Затяните болты с моментом затяжки 10 Нм.

4. Используя специальный инструмент, установите новый сальник гидротрансформатора. Очистите направляющую поверхность уплотнения.



5.

ВНИМАНИЕ: Убедитесь в том, что гидротрансформатор полностью вошел в привод масляного насоса.

Установите гидротрансформатор.

• Очистите контактную поверхность уплотнения.
• Снимите специальные инструменты.

6. Установите держатель гидротрансформатора.

7.

ПРЕДОСТЕРЕЖЕНИЕ: Закрепите коробку передач на домкрате для коробки передач.

Установите коробку передач на домкрат для коробки передач.

8. Снимите держатель гидротрансформатора.

9.

ВНИМАНИЕ: Нанесите рекомендованную консистентную смазку на втулку гидротрансформатора. Для получения дополнительной информации обратитесь к Спецификация

Вместе с помощником установите коробку передач.

• Очистите контактные поверхности деталей.
• Затяните болты с моментом затяжки 45 Нм.

10. Установите гибкий диск на гидротрансформатор.

• Проверните коленчатый вал, чтобы получить доступ к болтам.
• Затяните болты с моментом затяжки 45 Нм.

11. Закрепите зажим трубки сапуна коробки передач. Затяните болт с моментом затяжки 25 Нм.

12. Подсоедините жгут проводов.

• Затяните винты Torx.
• Подсоедините электрический разъем.

13. Подсоедините трубопроводы коробки передач.

• Очистите детали.
• Установите новые кольцевые уплотнения.
• Закрепите зажимом.
• Затяните болт с моментом затяжки 10 Нм.

14. Установите теплозащитный экран топливопровода.

• Затяните болты с моментом затяжки 10 Нм.
• Закрепите зажимами.

15. Установите кронштейн теплозащитного экрана коробки передач. Затяните болты с моментом затяжки 10 Нм.

16. Закрепите трос селектора.

17. Установите раздаточную коробку. Для получения дополнительной информации обратитесь к Раздаточная коробка - 4.0L (41.20.25.99)

18. Отрегулируйте трос селектора. Для получения дополнительной информации обратитесь к Регулировка троса рычага выбора передач (44.30.04)

19. Проверьте уровень трансмиссионной жидкости и при необходимости долейте. Для получения дополнительной информации обратитесь к Проверка уровня трансмиссионной жидкости (44.24.06)

20. Установите теплозащитный экран коробки передач. Затяните болты с моментом затяжки 10 Нм.
