Eltávolítás
Figyelem: a szivattyú nem javítható, és egy újra kell cserélni.
1. Válassza le az akkumulátort.
2. Távolítsa el a segédberendezés hajtószíját.
3. Távolítsa el a motorvédőt.
4. Szerelje le a ventilátort a viszkózus tengelykapcsolóval együtt.

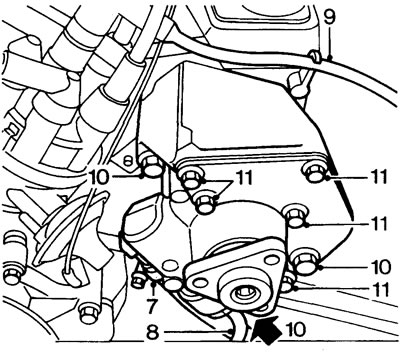

5. Helyezzen egy edényt a szivattyú alá a folyadék összegyűjtéséhez.

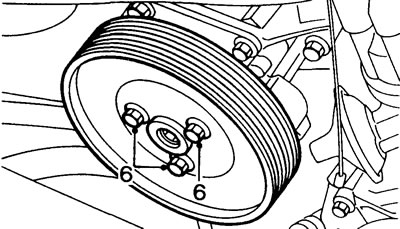

6. A szivattyú szíjtárcsáját egy 9 mm-es imbuszkulccsal fogva csavarja ki a három szíjtárcsa rögzítőcsavarját, és vegye le a szíjtárcsát.
7. Válassza le a bevezető tömlőt a szivattyúról.
8. Válassza le a nagynyomású tömlőt a szivattyúról.
Megjegyzés: Zárja le a tömlőket és szerelvényeket.
9. Válassza le a nagyfeszültségű vezetékeket a bilincsekről.
10. Távolítsa el a szervokormány-szivattyú három rögzítőcsavarját, majd vegye le a szivattyút és a motor emelőhorogját.
Szükség szerint további műveleteket kell végezni
11. Csavarja ki az 5 első támasztócsavart.
12. Szerelje fel a tartót, a csavarok meghúzási nyomatéka 9 Nm.
Telepítés
13. Szerelje fel a szivattyú és a motor emelőhorogját. Húzza meg a rögzítőcsavarokat 35 Nm nyomatékkal.
14. Csatlakoztassa a nagynyomású tömlőt. Húzza meg a rögzítőanyát 20 Nm nyomatékkal.
15. Csatlakoztassa a bevezető tömlőt.
16. Vigyen fel Loctite 242 ragasztót a szivattyú szíjtárcsa rögzítőcsavarjainak menetére. Szerelje fel a szíjtárcsát, és húzza meg a csavarokat 10 Nm nyomatékkal.
17. Szerelje vissza az eltávolított alkatrészeket.
18. Légtelenítse a kormányrendszert.
