Osztómű szerelvény (Discovery 1)

A telepítés során az összes alkatrészt és alkatrészt kenje meg váltóolajjal.

A másodlagos tengely fogaskerék-csapágyainak előfeszítésének beállítása

1. Szerelje be a fogaskerék-egységet a fő forgattyúházba.

2. 288709E sorozatszámig: Helyezze a fogaskerékcsapágyház tömítését a fő forgattyúház száraz felületére.

3. Minden modell: Szerelje be a fogaskerék-csapágyházat, húzza meg kézzel az öt csavart és egy anyát.

4. Szerelje fel az LRT-41-005 szerszámot a másodlagos tengely bordáira.

5. Tekerje a kábelt a készülék köré. Csatlakoztasson egy rugós dinamométert a zsinór szabad végéhez.

6. Húzd át a zsinórt a dinamométeren, és olvasd le a leolvasott értéket.

7. Normál esetben az előterhelésnek 2,26 - 9,0 kg-nak kell lennie.

8. Ha az előterhelés nem az előírt érték, szerelje le a csapágyházat.

9. Óvatosan üsse ki a csapágygyűrűt a házból, és vegye le az állító alátétet.

Megjegyzés: Ha a futópad sérült, a teljes csapágyegységet ki kell cserélni.

10. Szerelje fel a kívánt vastagságú állító alátétet.

Megjegyzés: Az állító alátétek 0,025 mm-es lépésekben kaphatók. Vastagabb alátét beszerelése növeli a csapágy előterhelését.

11. Szerelje vissza az állítógyűrűt és a csapágygyűrűt, majd ellenőrizze újra az előfeszítést.



12. Írd le a végeredményt.

Figyelem: A rögzítőelem eltávolítása nélkül húzza meg a rögzítőcsavarokat, vagy vigyen fel tömítőanyagot a csapágyházra, amikor a feszítőkerék csapágy előfeszítését határozza meg.

A differenciálmű csapágy előfeszítésének beállítása

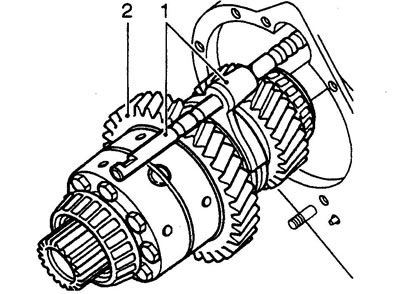

1. Szerelje fel a differenciálmű váltórudat és villát a differenciálműre. A villának kapcsolódnia kell a váltó tengelykapcsolóhoz.

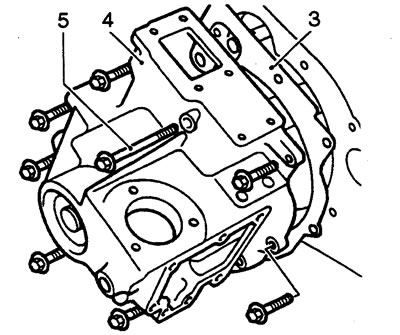

4. Minden modell: Szerelje be az első forgattyúházat, ellenőrizze a kimenő tengely megfelelő illeszkedését a differenciálműhöz és a racsnis gyűrűhöz.



5. Szerelje be és húzza meg kézzel a nyolc rögzítőcsavart. A leghosszabb csavaroknak át kell menniük a váltóházon.

6. Kapcsolja be az osztómű felső vagy alsó tartományát.

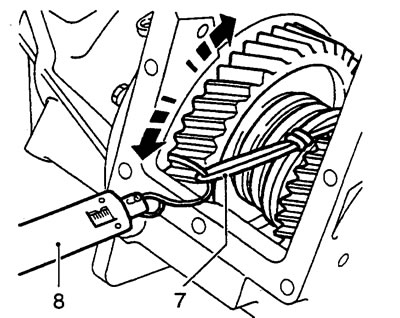

7. Tekerje a zsinórt a váltóagy bordás része köré, és rögzítsen egy rugós feszítőt a zsinór szabad végéhez.



8. Húzd át a zsinórt a dinamométeren, és határozd meg a differenciális forgatóerőt.

9. Minden normális, ha a görgetőerő 1,36 - 4,53 kg tartományon belül van.

10. Ha az indítóerő a megengedett határértékeken kívül esik, szerelje le az első forgattyúházat.

11. Távolítsa el a kihajtótengelyt, a racsnis gyűrűt és a csapágy távtartóját.

12. Óvatosan üsse ki a csapágygyűrűt a forgattyúházból, és vegye le az állító alátétet.

Megjegyzés: Ha a futópad sérült, a teljes csapágyegységet ki kell cserélni.

13. Szerelje be a kívánt vastagságú állító alátétet.

Megjegyzés: Az állító alátétek 0,025 mm-es lépésekben kaphatók. Vastagabb alátét beszerelése növeli a csapágy előterhelését.

14. Szerelje vissza az állítógyűrűt és a csapágygyűrűt, majd ellenőrizze újra az előfeszítést.

15. Szerelje be a kihajtótengelyt, a racsnis gyűrűt és a csapágy távtartót.

16. Ismételje meg az előterhelés-ellenőrzési eljárást.

17. Miután befejezte az állító alátét megtámasztását, vegye le az első forgattyúházat.

18. 288709E sorozatszámig: Hagyja a tömítést a forgattyúházon.

Első forgattyúház

1. 288709E sorozatszámig: Vigyen fel Hylomar RTV 102 tömítőanyagot az első forgattyúház illeszkedő felületére.

Minden modell

2. Szerelje be az első forgattyúházat, ellenőrizze a kimenő tengely kapcsolódását a differenciálműhöz és a racsnis gyűrűhöz.

3. Vigyen fel Loctite 290 rögzítő ragasztót a rögzítőcsavarok menetére.

4. A leghosszabb csavaroknak át kell menniük a váltóházon.

5. Húzza meg a rögzítőcsavarokat átlós sorrendben 26 Nm nyomatékkal.

6. Szerelje fel az új tengelykarimát, a filcet és az acél alátéteket.

7. Csavarja fel az új peremes rögzítőanyát.

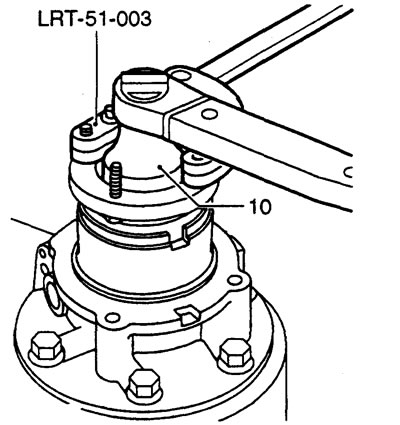

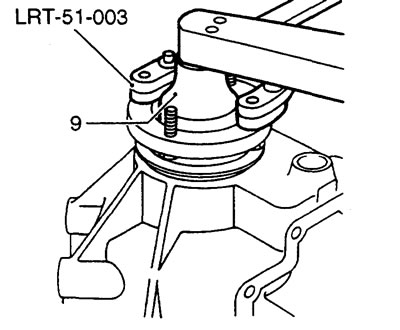

8. Tartsa a peremet az LRT-51-003 kulccsal.



9. Húzza meg a rögzítőanyát 47 Nm nyomatékkal.

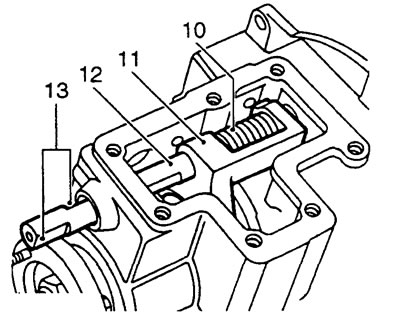

10. Nyomja össze a zárrögzítő villa rugóját, majd szerelje fel a villát.



11. Helyezze be a villacsapokat a racsnis gyűrű hornyába.



12. Szerelje fel a zárrögzítő rudat. A tengely végének illeszkednie kell a forgattyúház kivágásába.

13. Forgassa el a rudat úgy, hogy a rugós kapcsok felszerelésére szolgáló két felület derékszöget zárjon be a fedél illeszkedő felületével.

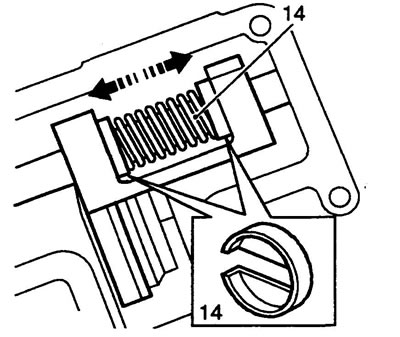

14. Nyomja össze a rugót, és szereljen fel bilincseket mindkét oldalra. Győződjön meg róla, hogy a rugó illeszkedik a kapcsokba.

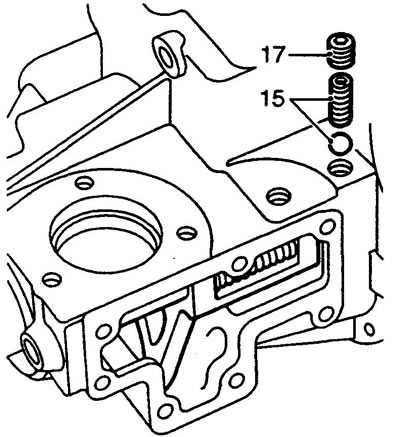

15. Szerelje be a golyót és a rögzítőrugót.



16. Vigyen fel Loctite 290 rögzítő ragasztót a rögzítődugó menetére.

17. Csavarja be a kupakot ütközésig, majd csavarja ki két teljes fordulattal.

18. Ellenőrizze, hogy a tömítőgyűrű megfelelően van-e felszerelve a zár reteszelőházára.

19. Szerelje fel a zárházat a zsinór és a zárrögzítő rúd összekapcsolásával.



20. Vigyen fel Loctite 290 rögzítő ragasztót a rögzítőcsavarok menetére.

21. Szerelje be a csavarokat, és húzza meg őket 25 Nm nyomatékkal.

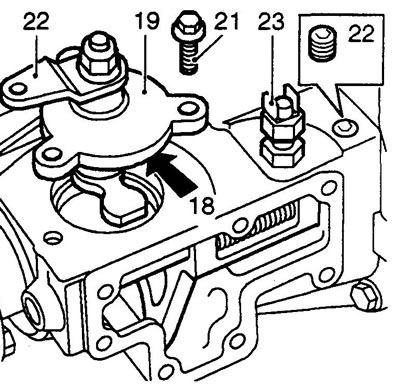

22. Kapcsolja be és ki a zárat. Ellenőrizd, hogy a rúd mindkét pozícióban biztonságosan rögzül-e. A rögzítő működésének beállításához forgassa el a dugót a rögzítőrugó előfeszítésének megváltoztatásához.



23. Szerelje be a differenciálzár jelzőkapcsolóját.

Figyelem: Ne húzza meg a kapcsoló rögzítőanyáját a kapcsoló helyzetének beállítása előtt.

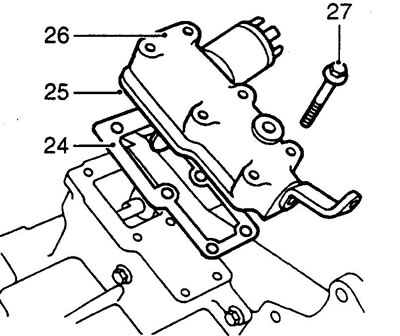

24. 288709E sorozatszámig: Kenje meg zsírral a tömítést, majd helyezze a tömítést az első forgattyúházra.



25. A 288709E sorozatszámtól: Vigyen fel Hylomar RTV102 tömítőanyagot a kapcsolóház ülékére.

26. Szerelje fel a sorváltó házat a csap és a váltórúd összeillesztésével.



27. Szerelje be a hat rögzítőcsavart, és húzza meg őket 25 Nm nyomatékkal.

Hátsó forgattyúház

1. 288709E sorozatszámig: Szereljen fel egy száraz tömítést a forgattyúházra.

2. A 288709E sorozatszámtól: Vigyen fel Hylomar RTV102 tömítőanyagot a hátsó forgattyúház-ülékre.

3. Szerelje fel a hátsó házat a kimenő tengely és a differenciálmű bordáinak összekapcsolásával.

4. Vigyen fel Loctite 290 rögzítő ragasztót a fejtámla csavarjainak menetére.

5. Szereljen alátéteket a maradék két csavarra, és vigyen fel Loctite 290 rögzítő ragasztót a menetekre.

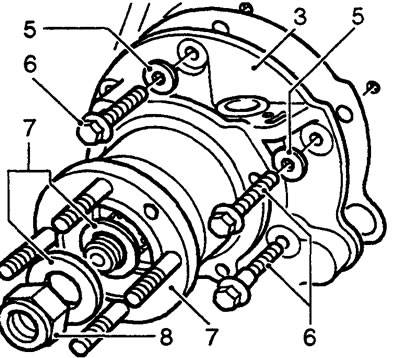

6. Húzza meg a hátsó forgattyúház rögzítőcsavarjait átlós sorrendben 25 Nm nyomatékkal.



7. Szerelje fel az új tengelykarimát, a filcet és az acél alátéteket.

8. Csavarja fel az új peremes rögzítőanyát.

9. Tartsa a peremet az LRT-51-003 kulccsal.



10. Húzza meg a rögzítőanyát 47 Nm nyomatékkal.



11. Beszerelés esetén: Szereljen fel egy új O-gyűrűt a járműsebesség-érzékelőre, és kenje meg az O-gyűrűt sebességváltó folyadékkal.

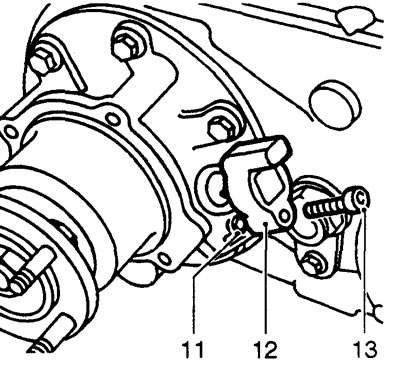

12. Szerelje be a járműsebesség-érzékelőt.



13. Húzza meg az érzékelő rögzítőcsavarját (belső hatszög).

Köztes fokozatok

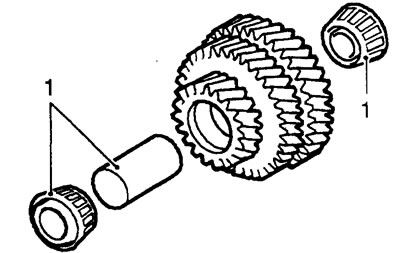

1. Szerelje be a deformálható perselyt és csapágyakat a fogaskerékblokkba.

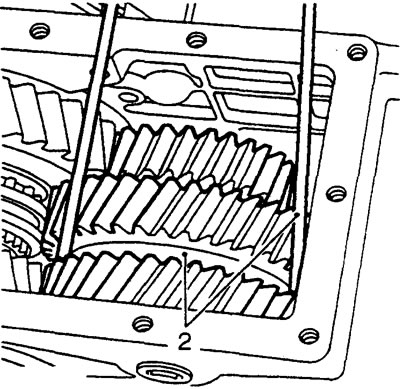

2. Függessze fel a fogaskerékblokkot egy megfelelő huzalra, és egy asszisztens segítségével helyezze a fogaskerekeket a fő forgattyúházba. Kapcsolja be a közbenső fogaskerekeket a fogaskerékkel és a differenciálművel.

Megjegyzés: Most ne távolítsa el a tartóhuzalt.

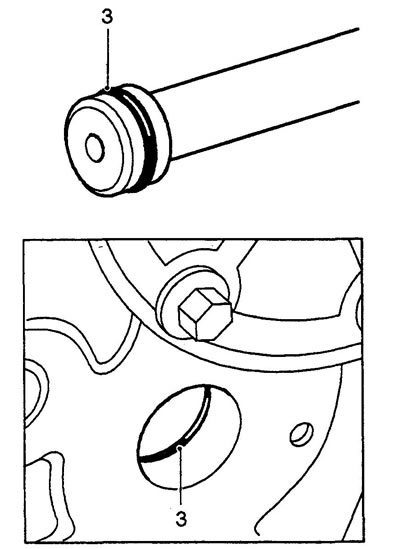

3. Kenje meg az új fő forgattyúház és a közbenső tengely tömítőgyűrűit váltóolajjal, majd szerelje fel a gyűrűket a közbenső tengelyre és a forgattyúházba.

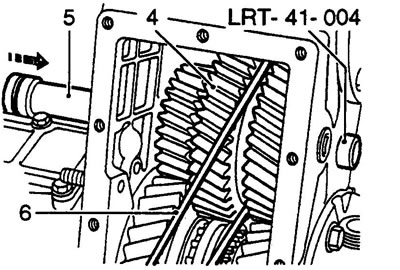

4. Emelje fel a közbenső fogaskerékblokkot addig, amíg az LRT-41-004 folyamattengely beszerelhető a fő forgattyúházba és a fogaskerékblokkba. Szerelje be a folyamattengelyt.



5. Nyomja ki a folyamattengelyt a közbenső tengellyel együtt, majd szerelje be a közbenső tengelyt.

Figyelem: Győződjön meg arról, hogy a fő forgattyúház tömítőgyűrűje a helyén marad.

6. Távolítsa el a tartóhuzalt.

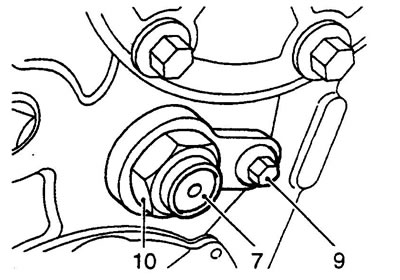

7. Forgassa el a közbenső tengelyt, amíg a tartólemez felszerelhető.



8. Vigyen fel Loctite 290 rögzítő ragasztót a rögzítőlemez meneteire.

9. Szerelje be a rögzítőlemez csavarját, és húzza meg 25 Nm nyomatékkal.

10. Szerelje fel és húzza meg kézzel a közbenső tengely rögzítőanyáját.

Megjegyzés: Most ne feszítse ki az csavar szoknyáját.

A közbenső tengely csapágy előfeszítésének beállítása

1. Kapcsolja az osztóművet üresbe.

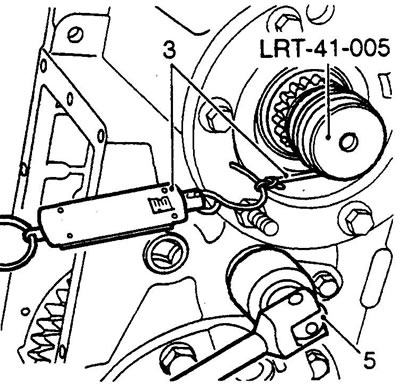

2. Ellenőrizze, hogy az LRT-41-005 szerszám megfelelően van-e felszerelve a másodlagos tengelyre. Tekerd a zsinórt a készülék köré, és csatlakoztass egy rugós dinamométert a zsinór szabad végéhez.



3. Húzd át a zsinórt a dinamométeren, és olvasd le a dinamométer állását.

4. Normális esetben a közbenső tengely csapágyainak előterhelése 2,1 - 5,3 kg-mal növeli a másodlagos tengely előterhelését a korábban elvégzett beállításokhoz képest.

5. Az előfeszítés növeléséhez kis lépésekben húzza meg a közbenső tengely anyáját, minden alkalommal ellenőrizve az előfeszítést.

Figyelem: Ne növelje túlzottan az előterhelést. Ha a maximálisan megengedett előterhelési értéket túllépi, cserélje ki a közbenső fogaskerék perselyét.

6. A beállítás befejezése után csapolja meg a közbenső tengely rögzítőanyájának szoknyáját.

7. Távolítsa el az LRT-41-005 szerszámot a másodlagos tengelyről.

8. 288709E sorozatszámig: Szerelje be és húzza meg a két másodlagos tengely fogaskerékház rögzítőcsavarját.

9. Távolítsa el a csapágyház rögzítőcsavarjait.

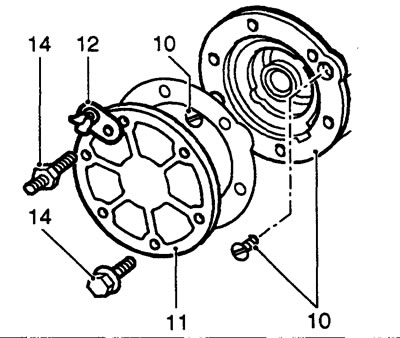

10. A 288709E sorozatszámtól: távolítsa el a csapágyházat, vigyen fel Hylomar RTV 102 tömítőanyagot az illeszkedő felületre, szerelje vissza a házat, és húzza meg a két rögzítőcsavart.

Minden modell

11. Szerelje fel a csapágyház fedelét a tömítésre, a csavarok beszereléséhez szükséges furatokat egy vonalba hozva.

12. Szerelje fel a csatot a hajtűre.

13. Vigyen fel Loctite 290 rögzítő ragasztót a csavar és az csavar menetére.

14. Húzza meg a fedél rögzítőit átlós sorrendben 25 Nm nyomatékkal.

Alsó fedél

1. 288709E sorozatszámig: Szereljen be egy új száraz fedéltömítést.

2. A 288709E' sorozatszámtól kezdve vigyen fel Hylomar RTV 102 tömítőanyagot a fedél illeszkedő felületére.

3. Szerelje fel az alsó burkolatot.

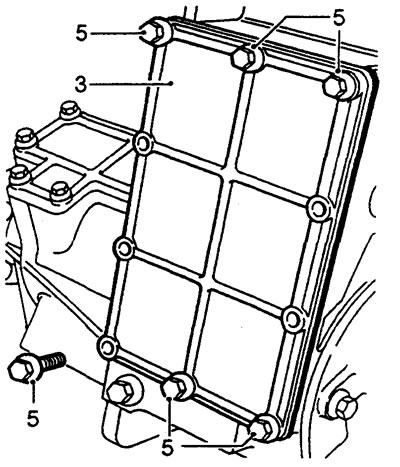

4. Vigyen fel Loctite 290 rögzítő ragasztót a fedél rögzítőcsavarjainak menetére.



5. Húzza meg a fedél rögzítőcsavarjait átlós sorrendben 25 Nm nyomatékkal.

Sorváltó rúd zár

1. Szerelje be a golyót és a rögzítőrugót.

2. Vigyen fel Loctite 290 rögzítő ragasztót a rögzítődugó menetére.

3. Csavarja be a kupakot ütközésig, majd csavarja ki két teljes fordulattal.

4. Felváltva kapcsolja be és ki az osztómű sorait. Ellenőrizze a zár megbízhatóságát. Szükség esetén a rögzítőrugó előfeszítését a dugó elforgatásával módosítsa.

A zárjelző kapcsoló helyzetének beállítása

1. Kapcsolja be a differenciálzárat.

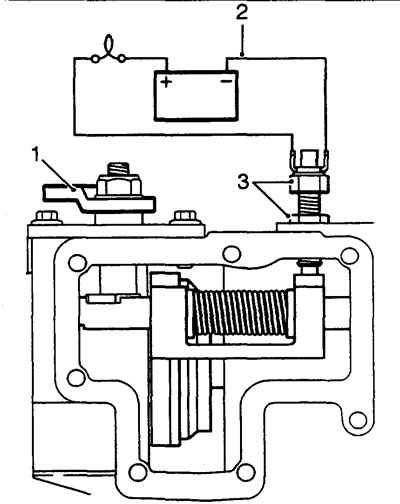

2. Csatlakoztassa a tesztlámpát és az akkumulátort a kapcsoló csatlakozóihoz.



3. Forgassa el a kapcsolót, amíg a lámpa kigyullad. Ebből a helyzetből fordítsa el a kapcsolót még fél fordulattal, és húzza meg a rögzítőanyát.

4. Kapcsolja ki a differenciálzárat.

5. Vegye ki a tesztlámpát.

6. 288709E sorozatszámig: Kenje meg zsírral a zárház oldalsó fedelének tömítését.

7. A 288709E sorozatszámtól: Vigyen fel Hylomar RTV 102 tömítőanyagot a zárház oldalsó burkolatának illeszkedő felületére.

8. Szerelje fel az oldalsó burkolatot, és húzza meg a rögzítőcsavarokat 25 Nm nyomatékkal.

Rögzítőfék

1. Vigyen fel Hylomar RTV 102 tömítőanyagot a hátsó ház illeszkedő felületére.

2. Szerelje fel a rögzítőfék-támasztótárcsát a kiszerelés során készített relatív pozíciójeleknek megfelelően.

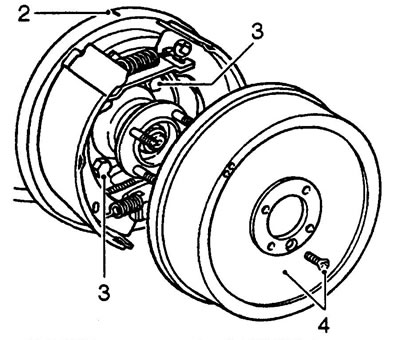

3. Szerelje be a négy rögzítőcsavart, és húzza meg a csavarokat 70 Nm nyomatékkal.



4. Szerelje fel a fékdobot, húzza meg a rögzítőcsavart.

Megjegyzés: A korábbi modelleknél a dobot két csavarral rögzítették.
