Верхняя крышка привода ГРМ (Рендж Ровер 3)

Описываемая последовательность операций охватывает работу с верхними крышками привода ГРМ, как правой, так и левой головок.

Демонтаж

1. Снимите клапанную крышку головки цилиндров.

Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Прокладка клапанных крышек.

2. Снимите электромагнитный клапан регулятора фаз газораспределения.

Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Регулятор фаз газораспределения (VCC).

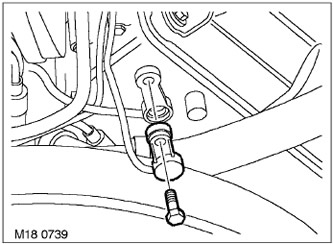

3. Отверните болт крепления датчика положения распредвала и снимите датчик. Утилизируйте уплотнительное кольцо.

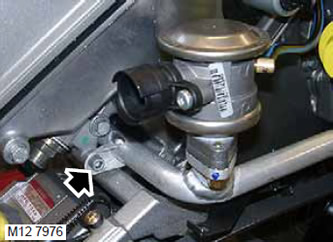

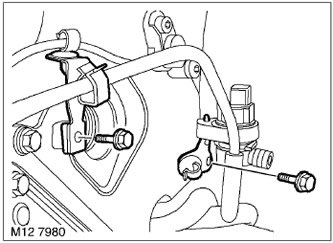

4. Отверните болт крепления шланга системы дожигания к правой головке цилиндров.



5. Отверните болт крепления шланга системы дожигания к левой головке цилиндров.

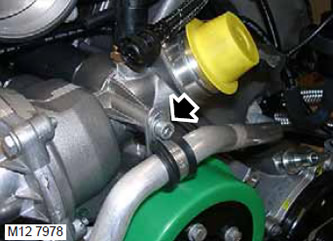

6. Отверните болт крепления хомута, поддерживающего шланг системы дожигания, от насоса системы охлаждения.

7. Снимите шланги системы дожигания с головок цилиндров и отведите их в сторону, утилизируйте кольцевые уплотнения.

Разборка

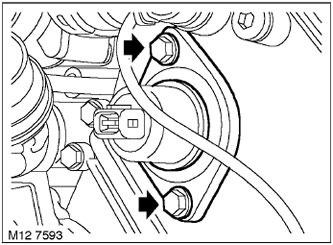

1. Верхняя крышка привода ГРМ правой головки цилиндров. Отверните 2 болта крепления крышки сальника электромагнитного клапана РФГ и выньте сальник.

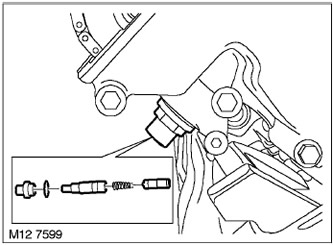

2. Верхняя крышка привода ГРМ правой головки цилиндров. Снимите натяжитель цепи с крышки привода ГРМ и утилизируйте уплотнительную шайбу.



3. Верхняя крышка привода ГРМ правой головки цилиндров. Отделите гидравлическую часть натяжителя и дайте стечь маслу.

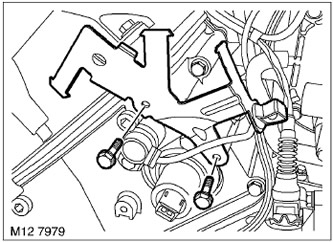

4. Верхняя крышка привода ГРМ правой головки цилиндров. Отверните 2 болта крепления кронштейна моторного жгута на верхней передней крышке ГРМ правой головки цилиндров и снимите кронштейн.



5. Отверните 2 болта крепления двух кронштейнов на верхней передней крышке ГРМ и снимите кронштейны.

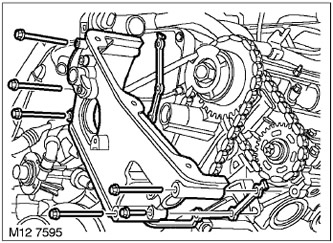

6. Отверните 6 болтов крепления крышки привода ГРМ к головке цилиндров и снимите крышку.



7. Утилизируйте прокладку крышки привода ГРМ.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

8. Отверните болт крепления датчика положения распредвала и снимите датчик.

9. Утилизируйте уплотнительное кольцо.

Проверка

1. Протрите датчик положения распредвала и ответные привалочные поверхности.

Сборка

1. Установите на датчик положения распредвала новое кольцевое уплотнение.

2. Установите датчик положения распредвала, вверните болт затяните его моментом 10 Н·м.

3. Протрите крышку механизма газораспределения и ответную привалочную поверхность, штифты и гнёзда штифтов.

4. Отверните болт крепления датчика положения распредвала и снимите датчик.

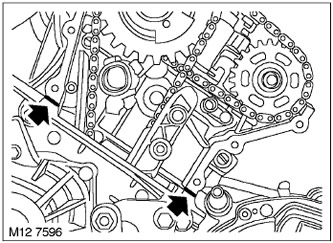

5. Нанесите герметик STC 50550 на места, указанные на рисунке.



6. Вставьте в правую крышку привода ГРМ нижний болт и установите крышку на головку цилиндров.

ПРИМЕЧАНИЕ: Вставить нижний болт в правую крышку привода ГРМ после установки левой будет невозможно.

7. Вверните оставшиеся 5 болтов и затяните от руки все 6 болтов крепления верхней крышки привода ГРМ.

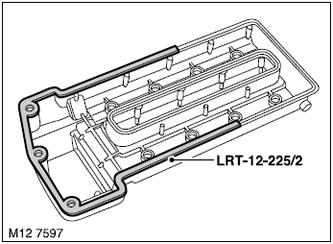

8. Поставьте оправку LRT-12-225/2 на клапанную крышку левой головки цилиндров.

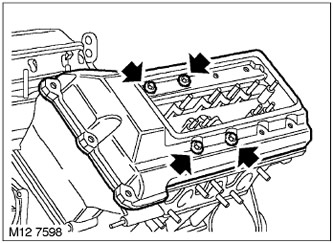

9. Установите клапанную крышку с оправкой, вверните 4 болта и затяните их моментом 10 Н·м.

10. Затяните болты крепления крышки привода ГРМ моментом 15 Н·м.

11. Установите на крышку привода ГРМ 2 кронштейна, вверните болты и затяните их.

12. Отверните 4 болта крепления клапанной крышки, снимите клапанную крышку с оправкой LRT-12-225/2.



13. Верхняя крышка привода ГРМ правой головки цилиндров.Поставьте новую уплотнительную шайбу, установите натяжитель цепи и затяните заглушку крепления натяжителя цепи моментом 40 Н·м.

14. Верхняя крышка привода ГРМ правой головки цилиндров. Протрите электромагнитный клапан VCC правой головки цилиндров и ответные привалочные поверхности.

15. Верхняя крышка привода ГРМ правой головки цилиндров.Смажьте внутреннюю привалочную поверхность сальника клапана VCC.

16. Верхняя крышка привода ГРМ правой головки цилиндров.Установите сальник электромагнитного клапана, вверните болты и затяните их.

Сборка

1. Поставьте 2 новых кольцевых уплотнения на шланг системы дожигания и уложите шланг на двигатель. Вверните 3 болта крепления шланга системы дожигания и затяните их моментом 10 Н·м.

2. Установите электромагнитный клапан левого регулятора фаз газораспределения.

Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Регулятор фаз газораспределения (VCC).

3. Установите клапанную крышку левой головки цилиндров.

Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Прокладка клапанных крышек.
