Radiator — demontare și instalare (Discovery 1)

1. Deconectați bateria.

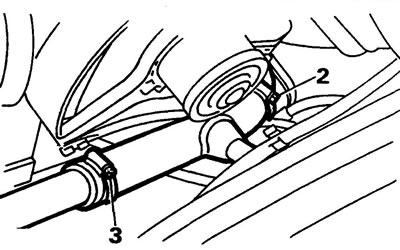

2. Deconectați furtunul inferior al radiatorului și scurgeți lichidul de răcire.

3. Scoateți furtunul inferior al radiatorului.

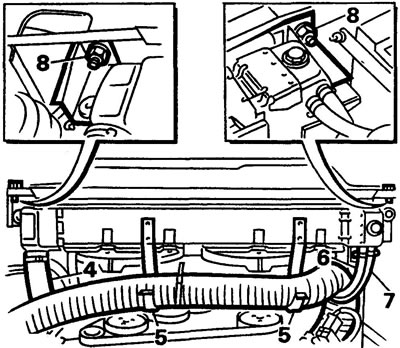

4. Scoateți furtunul superior al radiatorului.

5. Deconectați conducta de aer dintre filtru și corpul clapetei de accelerație de la suporturi.

6. Scoateți furtunul de bypass de la radiator.

7. Deconectați furtunul superior al vasului de expansiune de la radiator.

8. Deșurubați cele două șuruburi care fixează suporturile laterale ale radiatorului.

[Articolul a fost copiat de pe o resursă: www.LRman.ru]

9. Scoateți suporturile radiatorului.

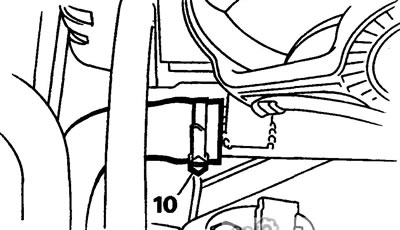

10. Scoateți furtunul de încălzire de la radiator.

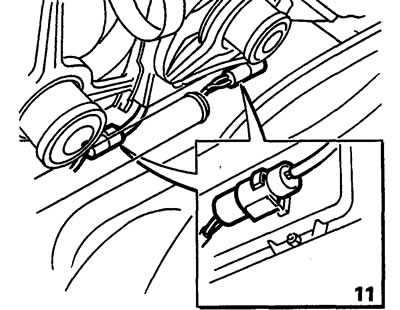

11. Deconectați cei doi conectori ai ventilatorului.



12. Scoateți radiatorul împreună cu ventilatoarele.

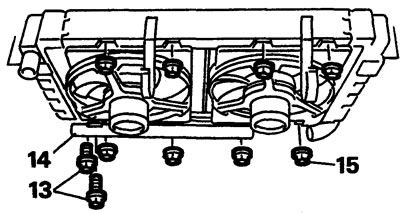

13. Deșurubați cele două șuruburi ale conductei de colectare a apei la radiator.

14. Scoateți tubul de colectare a apei.



15. Deșurubați cele 8 piulițe de montare a cadrului ventilatorului. Notă: Modelele fără aer condiționat sunt echipate cu un singur ventilator.

16. Instalarea se efectuează în ordine inversă.
