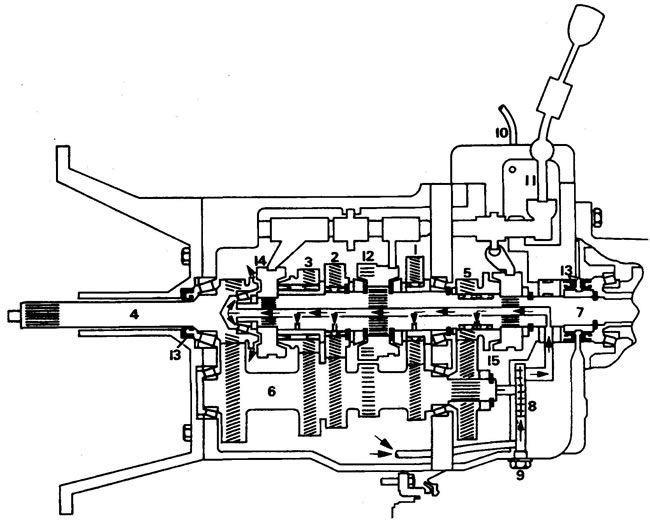

Уклањање и постављање мењача (Дисцовери 1)

Опрез: За безбедан рад, препоручујемо употребу посебног извлакача/држача за мењач. Цртеж држача је дат на крају овог одељка.

1. Поставите аутомобил на лифт.



2. Искључите батерију.

3. Уклоните централну конзолу, видети. "Тело".

4. Уклоните звучну изолацију са тунела карданског вратила.

5. Отпустите вијак и уклоните горњу ручицу мењача.

6. Одврните седам завртња који причвршћују ручицу мењача и поклопац разводне кутије.

7. Уклоните прстенове за задржавање контролне раме проклизавања.



8. Уклоните расцепку и карику сајле ручне кочнице.

9. Уклоните Ц-прстен и склоп за подешавање сајле.

10. Померите ручицу разводне кутије у положај за спуштање брзине како бисте спречили да ручица падне у тунел приликом скидања мењача.

11. Одврните вијак који причвршћује вентилациону цев мењача на блок мотора.

12. Одврните вијке који причвршћују дифузор вентилатора на радијатор.

13. Поставите дифузор на лопатице вентилатора.

14. Подигните аутомобил

15. Испустите уље из обе кутије.

16. Уклоните издувне цеви.

17. Одспојите средњи држач издувне цеви и померите цев у страну.

18. Отпустите вијке за причвршћивање радног цилиндра квачила.

19. Уклоните хидраулични цилиндар и одстојнике из кућишта квачила.

20. Означите релативне положаје прирубница за монтажу карданског вратила.

21. Одвојите предње и задње вратило картера од разводне кутије.



22. Одспојите кабл брзиномера са разводне кутије.

23. Одспојите сајлу ручне кочнице са тунела вратила картера.

24. Привремено причврстите мењач на попречни носач рама за накнадну уградњу држача LRT 99-008A (видети цртеж).

25. Одврните вијке и навртке који причвршћују попречни носач мењача за оквир.

26. Одврните причвршћиваче попречног носача на носач мењача.

27. Уклоните попречни носач.

28. Да бисте постигли балансирање мењача на дизалици, поставите држач тако да се тачка А налази изнад оквира за подизање дизалице. Избушите рупе за монтажу Б држача на оквир дизалице на лицу места. Причврстите мењач у тачкама C помоћу вијака за причвршћивање задњег поклопца доњег разводног кућишта. Подигните дизалицу док не подржи тежину мењача, уклоните привремени ослонац.

29. Спуштајте дизалицу док полуга разводне кутије не изађе из тунела.

30. Искључите конектор прекидача блокаде диференцијала.

31. Искључите конекторе прекидача светла за вожњу уназад.

32. Искључите вентилационе цеви са ожичења кутија.

33. Поставите привремени ослонац испод картера мотора (поставите дрвене блокове између картера и ослонца).

34. Отпустите навртке за причвршћивање кућишта квачила.

35. Уклоните мењач са возила.

36. Извадите мењач из држача и поставите га на радни сто.



37. Искључите вентилационе цеви и одбаците заптивне подлошке.



38. Отпустите навртку и уклоните вијак који причвршћује ручицу мењача преносне кутије.

39. Саставите одстојнике и подлошке.

40. Уклоните два прстена за задржавање и шипку полуге блокаде диференцијала.

41. Одврните доњу навртку управљачке шипке ручице мењача разводне кутије.

42. Причврстите сајлу на разводну кутију и окачите је на дизалицу.

43. Одврните навртку и пет вијака који причвршћују разводну кутију.

44. Уклоните разводну кутију.

Инсталирање разводне кутије

9. Очистите спојне површине обе кутије.

10, Проверите да ли је горњи вођица правилно постављена. Инсталирајте кутију за пренос.

11. Затегните вијке и навртку за монтажу на 34 Nm.

12. Спојите контролну шипку ручице мењача.

13. Уградите шипку полуге блокаде диференцијала и осигурајте је са два осигуравајућа прстена.

14. Спојите управљачку шипку на вратило, затегните навртку обртним моментом од 2 Nm.

15. Монтирајте вентилационе цеви, затегните навртке за монтажу обртним моментом од 15 N·m.

Инсталирање мењача на мотор

16. Монтирајте мењач на држач.

17. Обришите површине за спајање кућишта квачила и мењача.

18. Обришите улазно вратило мењача и подмажите га машћу NLG52.

19. Привремено инсталирајте ручицу мењача и укључите било који степен преноса како бисте олакшали улазак улазног вратила у диск квачила.

20. Померите мењач у положај за уградњу.

21. Поставите мењач на мотор и затегните навртке за монтажу. Поставите привремени ослонац испод кутије.

22. Одвојите држач, нанесите лепак за учвршћивање Loctite 290 на два уклоњена вијка и поново поставите вијке.



23. Поново инсталирајте уклоњене делове.

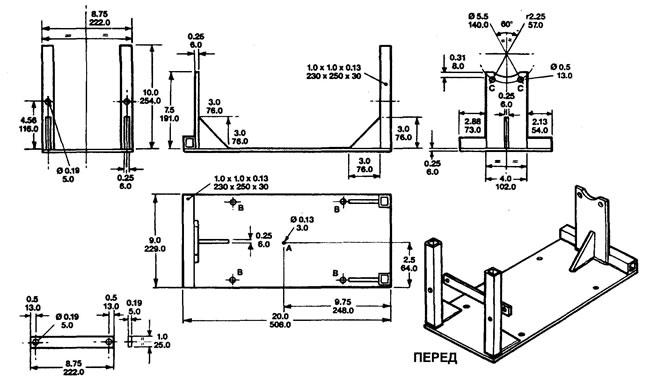

Држач мењача LRT 99-008A
