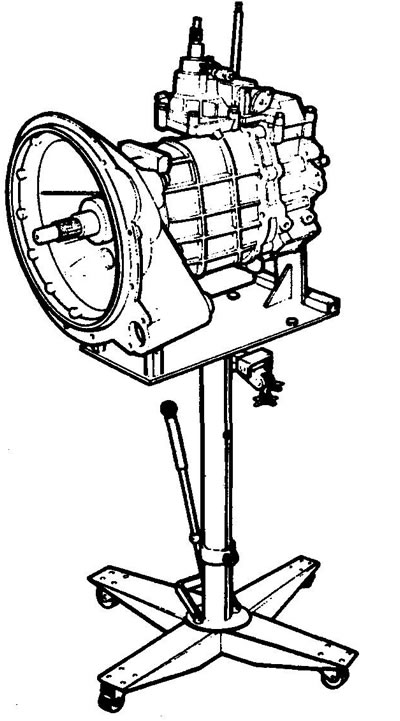

Внимание: За безопасна работа препоръчваме използването на специален скоба/държач за скоростна кутия. Чертеж на държача е предоставен в края на този раздел.
1 - зъбно колело на 1-ва предавка на вторичен вал, 2 - зъбно колело на 2-ра предавка на вторичен вал, 3 - зъбно колело на 3-та предавка на вторичен вал, 4 - първичен вал, 5 - зъбно колело на 5-та предавка на вторичен вал, 6 - междинен вал, 7 вторичен вал, 8 - маслена помпа, 9 - пробка за източване, 10 - вентилационна тръба, 11 - напречна греда на предавката, 12 - синхронизатор на 1/2 предавка, 13 - семеринг, 14 - синхронизатор на 3/4 предавка, 15 - синхронизатор на 5-та предавка.
1. Поставете колата на асансьор.
2. Изключете батерията.
3. Свалете централната конзола, вижте. "Тяло".
4. Отстранете звукоизолацията от тунела на карданния вал.
5. Разхлабете болта и свалете горния лост за превключване на предавките.
6. Развийте седемте винта, закрепващи лоста за превключване на предавките и капака на разпределителната кутия.
7. Свалете задържащите пръстени на рамото за контрол на сцеплението.

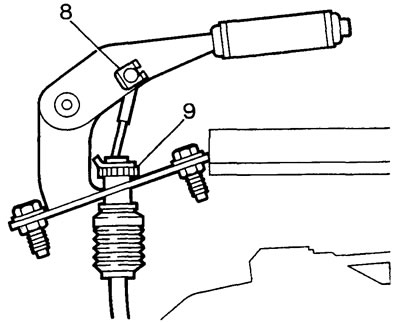

8. Отстранете шплинта и шевката на жилото на ръчната спирачка.
9. Свалете C-образния пръстен и регулиращия възел на жилото.
10. Преместете лоста на разпределителната кутия в положение за превключване надолу, за да предотвратите падането на лоста в тунела при сваляне на скоростната кутия.
11. Развийте болта, закрепващ вентилационната тръба на скоростната кутия към блока на двигателя.
12. Развийте болтовете, закрепващи дифузора на вентилатора към радиатора.
13. Поставете дифузера върху лопатките на вентилатора.
14. Повдигнете колата
15. Източете маслото от двете кутии.
16. Свалете изпускателните тръби.
17. Разкачете междинния закачалка на изпускателната тръба и преместете тръбата настрани.
18. Разхлабете монтажните болтове на работния цилиндър на съединителя.
19. Извадете хидравличния цилиндър и дистанционните втулки от корпуса на съединителя.
20. Маркирайте относителните позиции на монтажните фланци на карданния вал.
21. Разкачете предния и задния карданен вал от разпределителната кутия.
22. Изключете кабела на скоростомера от разпределителната кутия.
23. Разкачете жилото на ръчната спирачка от тунела на карданния вал.
24. Временно закрепете скоростната кутия към напречната греда на рамата за последващ монтаж на държача LRT 99-008A (вижте чертежа).
25. Развийте болтовете и гайките, закрепващи напречната греда на скоростната кутия към рамката.
26. Развийте крепежните елементи на напречната греда към опората на скоростната кутия.
27. Свалете напречната греда.
28. За да постигнете балансиране на скоростната кутия върху крика, монтирайте държача така, че точка А да е разположена над рамката за повдигане на крика. Пробийте отворите за монтаж на B държача върху рамката на крика на място. Закрепете скоростната кутия в точки C, като използвате монтажните болтове на задния капак на долната разпределителна кутия. Повдигнете крика, докато той поддържа теглото на скоростната кутия, отстранете временната опора.
29. Спуснете крика, докато лостът на разпределителната кутия излезе от тунела.
30. Разкачете конектора на превключвателя за заключване на диференциала.
31. Разкачете конекторите на превключвателя на светлините за заден ход.
32. Разкачете вентилационните тръби от окабеляването на кутиите.
33. Поставете временна опора под картера на двигателя (поставете дървени блокове между палета и опората).
34. Разхлабете монтажните гайки на корпуса на съединителя.
35. Извадете скоростната кутия от превозното средство.
36. Извадете скоростната кутия от държача и я поставете на работната маса.

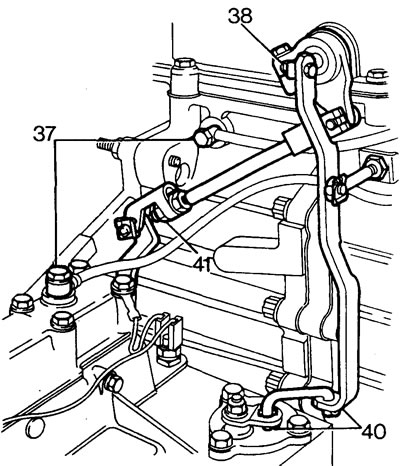

37. Разкачете вентилационните тръби и изхвърлете уплътнителните шайби.
38. Разхлабете гайката и отстранете болта, закрепващ лоста за превключване на предавките на разпределителната кутия.
39. Сглобете дистанционните елементи и шайбите.
40. Свалете двата задържащи пръстена и пръта на лоста за заключване на диференциала.
41. Развийте долната гайка на лоста за управление на предавките на разпределителната кутия.
42. Прикрепете кабел към разпределителната кутия и го окачете на асансьора.
43. Развийте гайката и петте болта, закрепващи разпределителната кутия.
44. Свалете разпределителната кутия.
Инсталиране на разпределителна кутия
9. Почистете свързващите повърхности на двете кутии.
10, Проверете дали горният водещ щифт е монтиран правилно. Инсталирайте разпределителната кутия.
11. Затегнете болтовете и монтажната гайка до 34 Nm.
12. Свържете лоста за управление на скоростния лост.
13. Монтирайте пръта на лоста за заключване на диференциала и го закрепете с два задържащи пръстена.
14. Свържете управляващия прът към вала, затегнете гайката с въртящ момент от 2 Nm.
15. Монтирайте вентилационните тръби, затегнете монтажните гайки с въртящ момент от 15 N·m.
Монтиране на скоростната кутия на двигателя
16. Монтирайте скоростната кутия върху държача.
17. Избършете свързващите повърхности на корпуса на съединителя и скоростната кутия.
18. Избършете входния вал на скоростната кутия и го смажете с грес NLG52.
19. Временно монтирайте лоста за превключване на предавките и включете произволна предавка, за да улесните влизането на входящия вал в диска на съединителя.
20. Преместете скоростната кутия в монтажно положение.
[Оригиналната статия можете да намерите тук: LRMAN.ru]
21. Монтирайте скоростната кутия на двигателя и затегнете монтажните гайки. Поставете временна опора под кутията.
22. Разкачете държача, нанесете заключващо лепило Loctite 290 върху двата отстранени болта и поставете отново болтовете.
23. Поставете обратно свалените части.
Държач за скоростна кутия LRT 99-008A
Горни размери в инчове, долни размери в мм. Материал - валцувана стомана, електродъгово заваряване.
