Виступ провідної шестерні (Фрілендер 2)

Спеціальний інструмент

205-053 Retainer, Drive Flange

Зняття

1. Підніміть та підіпріть автомобіль

ПОПЕРЕДЖЕННЯ: Встановіть надійні опори під автомобіль.

2. Зніміть систему випуску відпрацьованих газів. Зверніться до процедури: Система випуску відпрацьованих газів (309-00A Система випуску відпрацьованих газів - 3.2L NA - I6, Зняття та встановлення).

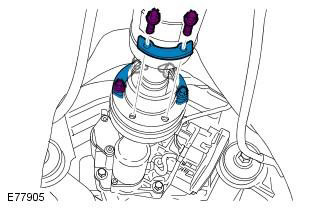

3. Відкидайте болти.

ПОПЕРЕДЖЕННЯ: Не використовуйте важіль, щоб від'єднати шарніри карданного валу від фланців роздавальної коробки або заднього диференціала.

ПОПЕРЕДЖЕННЯ: Позначте положення елементів, щоб полегшити подальше встановлення.

ПОПЕРЕДЖЕННЯ: Закріпіть карданний вал підходящими хомутами.

• Поставте ємність для збору масла, що витікає.

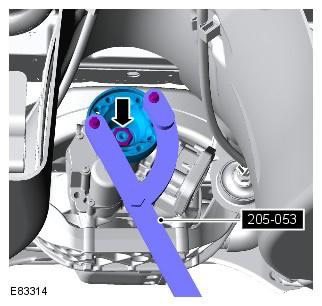

• Використовуючи спеціальний інструмент, зніміть провідний фланець. Спеціальний інструмент: 205-053
• Відбракуйте гайку.

Встановлення

1. Використовуючи спеціальний інструмент, встановіть провідний фланець. Спеціальний інструмент: 205-053. Момент затягування: 130 Nm

ПОПЕРЕДЖЕННЯ: Використовуйте нову гайку.

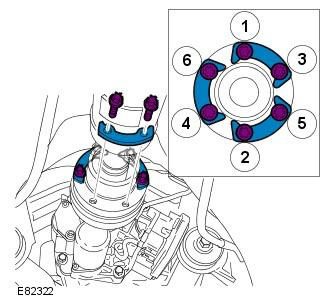

2. Приєднайте карданний вал до активної муфти. Момент затягування: 40 Nm

ПОПЕРЕДЖЕННЯ: Використовуйте нові болти.

ПРИМІТКА: Простежте, щоб ці елементи були встановлені у вихідне положення, зазначене під час зняття.

Вихідник статті розміщено на сайті lrman.ru

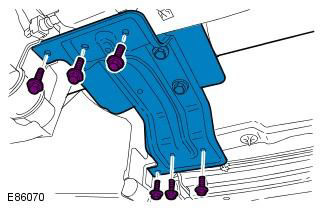

3. Встановіть задній опорний кронштейн карданного валу. Момент затягування: 35 Nm

4. Перевірте рівень робочої рідини в активній муфті і за необхідності долийте. Зверніться до процедури: Наповнювач фрикційної муфти, що активується (205-02 Задній провідний міст/ диференціал, Загальні процедури).

5. Встановіть систему випуску відпрацьованих газів. Зверніться до процедури: Система випуску відпрацьованих газів (309-00A Система випуску відпрацьованих газів - 3.2L NA - I6, Зняття та встановлення).
