Опис та принцип дії (Фрілендер 2)

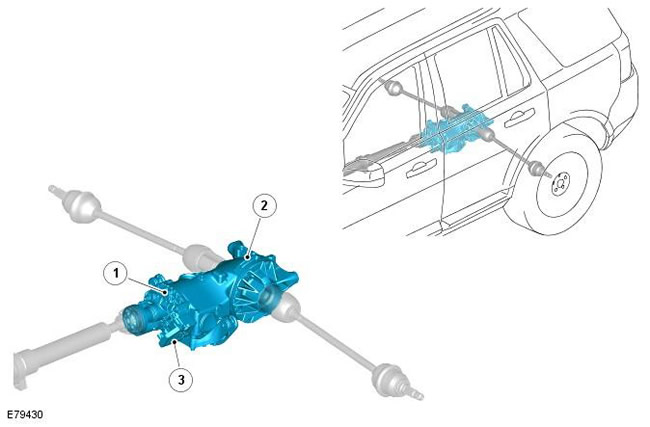

Розташування елемента

Поз.	№ запасної частини	Найменування
1	-	Активна муфта
2	-	Диференціал
3	-	Модуль активної муфти

Огляд

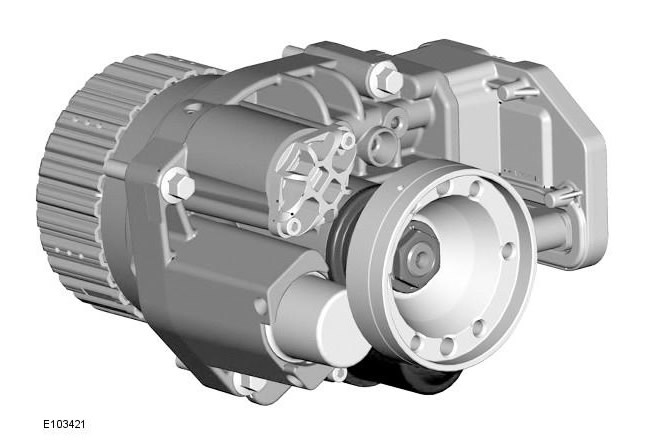

Диференціал діє разом із активною муфтою, передаючи зусилля задній міст. Активна муфта 4-го покоління, починаючи з 2009 модельного року.



Автомобілі з 2009 модельного року оснащуються модифікованою активною муфтою 4-го покоління. Нова активна муфта відрізняється покращеною конструкцією в порівнянні з муфтою 3-го покоління і дає такі переваги:

• Зменшений базовий момент, що крутить, при високій частоті обертання диференціала
• Активація моменту, що крутить, залежно від частоти обертання диференціала
• Точний обмежувач крутного моменту
• Енергія, збережена в акумуляторі
• Знижена максимальна сила струму
• Швидша реакція

Диференціал

Блок диференціала має спіральнозубу конічну гіпоїдну конструкцію з низьким виносом на базі коронної шестерні 167 мм з передатним числом 2,58:1. Конструкція шестерень диференціалу та 4 опор, які управляють результуючим моментом, що крутить, блоку на задньому підрамнику, забезпечує відмінну ефективність і плавність роботи блоку диференціала.

Крутний момент, що подається на диференціал, керується активною муфтою, яка встановлена в порожнині передньої частини литого алюмінієвого картера диференціала, що також виконує роль масляного бачка для муфти.
