Зняття та встановлення паливної форсунки (Фрілендер 2)

Уникайте виникнення відкритого джерела полум'я, іскор або займистих речовин.

Після зупинки двигуна перед початком виконання будь-якого ремонту системи упорскування палива зачекайте щонайменше одну хвилину.

Очистіть зону навколо елемента та видаліть сторонній матеріал. Заглушіть усі отвори. Використовуйте нові ковпачки.

Не слід розбирати паливні форсунки або очищати їх розпилювачі навіть за допомогою ультразвукового обладнання. У разі потреби встановіть нові паливні форсунки.

Паливні форсунки слід встановити в їхнє вихідне положення.

Перед тим як помістити форсунку на зберігання у вертикальному положенні, заглушіть розпилювач форсунки, щоб запобігти пошкодженню.

Паливні форсунки слід зберігати у вертикальному положенні і, щоб уникнути витікання палива, їх слід заглушити відразу ж після зняття.

Якщо встановлено новий елемент, настройте конфігурацію за допомогою діагностичного обладнання, схваленого компанією Land Rover.

Випустіть повітря з паливної системи шляхом прокручування двигуна для випуску повітря із системи.

ПРИМІТКА: Якщо потрібно зняти або замінити комплект паливних форсунок, установку потрібно виконувати попарно. Форсунки 2 та 3, 1 та 4, відповідно.

Зняття

1. Від'єднайте кабель акумулятора. Зверніться до процедури: Специфікації (414-00 Система заряджання - Загальна інформація, Специфікації).

2. Зніміть обшивку двигуна. Зверніться до процедури: Кришка двигуна - 2.2L Duratorq - Td4 (501-05 Оздоблення салону, Зняття та встановлення).

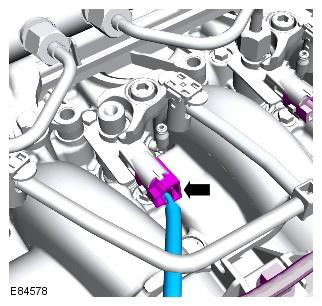

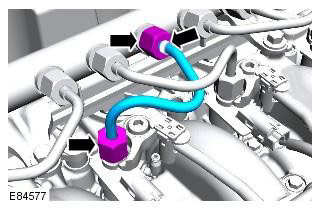

4. Зніміть живильний паливопровід високого тиску та відбракуйте його за подальшою непотрібністю.

Простежте за тим, щоб обидва кінці паливопроводу залишалися в контакті до тих пір, поки обидві накидні гайки не будуть відвернуті і зона біля з'єднань не буде ретельно очищена.

Заглушіть усі отвори. Використовуйте нові ковпачки.

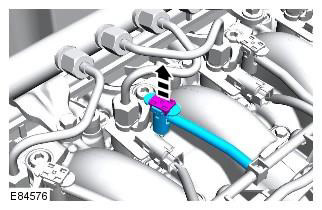

6.

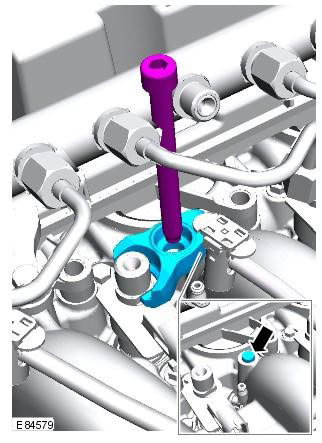

ПОПЕРЕДЖЕННЯ: Позначте розташування затискного штифта форсунки.

7.

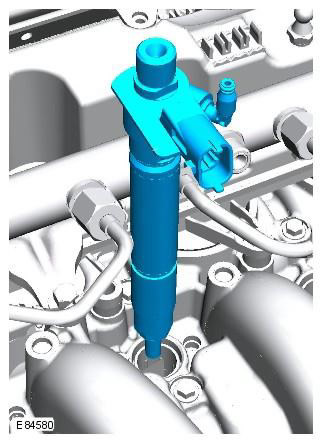

Перед тим як помістити форсунку на зберігання у вертикальному положенні, заглушіть розпилювач форсунки, щоб запобігти пошкодженню.

Паливні форсунки слід зберігати у вертикальному положенні і, щоб уникнути витікання палива, їх слід заглушити відразу ж після зняття.

Замініть шайбу. Позначте положення пластмасової втулки.

Встановлення

1. Встановіть паливну форсунку. Момент затягування: Етап 1: 5 Nm. Етап 2: 130°

Очистіть елемент від бруду та мастила. Встановіть нову шайбу.

2. Встановіть новий провід високого тиску, але на цьому етапі не затягуйте повністю.

ПОПЕРЕДЖЕННЯ: Очистіть елемент від бруду та мастила.

3. Затягніть високоякісний паливопровід. Момент затягування: Етап 1: 22 Nm. Етап 2: 25 Nm

4. Підключіть зворотний шланг та закріпіть його.



5. Встановіть захист двигуна. Зверніться до процедури: Кришка двигуна - 2.2L Duratorq - Td4 (501-05 Оздоблення салону, Зняття та встановлення).

6. Видаліть повітря з паливної системи.

ПОПЕРЕДЖЕННЯ: Випустіть повітря з паливної системи шляхом прокручування двигуна для випуску повітря з системи.

7. Якщо встановлено новий елемент, настройте конфігурацію за допомогою діагностичного обладнання, схваленого компанією Land Rover.
