Цепь газораспределительного механизма - снятие и установка (Дефендер 2007+)


Главная > Defender > Дефендер 2007+ > Силовой агрегат > Дизельный двигатель ID4 2.4L > Цепь газораспределительного механизма - снятие и установка

         0

Специальный инструмент(ы)


Инструмент установки момента, коленчатый вал 303-698

Снятие


1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

3. Снимите крышку ГРМ.

За дополнительной информацией обратитесь к главе: Крышка привода газораспределительного механизма (30301 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

4. Снимите датчик положения коленчатого вала (СКР).

За дополнительной информацией обратитесь к главе: Датчик положения коленчатого вала (СКР) (303-14 Электронные органы управления - Дизельный двигатель ID4 2.4L, Снятие и установка).

5. ПРЕДОСТЕРЕЖЕНИЕ: Не поворачивайте коленчатый вал, когда специальный инструмент полностью вставлен в маховик. Несоблюдение этого требования может привести к повреждению автомобиля.

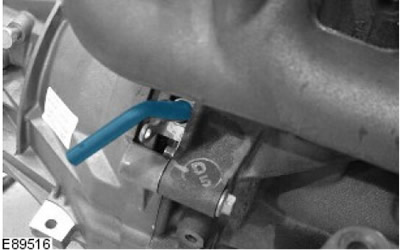

Поверните коленчатый вал в положение 50 градусов до ВМТ. Вставьте специальный инструмент через отверстие датчика CKP.

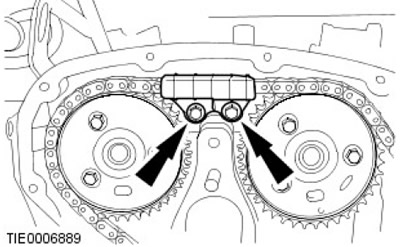

6. С помощью подходящих прутков диаметром 6 мм заблокируйте звездочки распределительных валов.

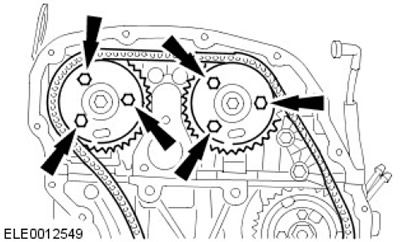

7. Ослабьте 6 болтов звездочки распределительного вала.

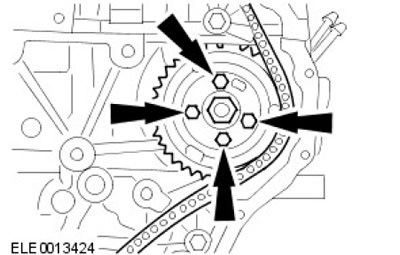

8. Ослабьте 4 болта звездочки ТНВД.

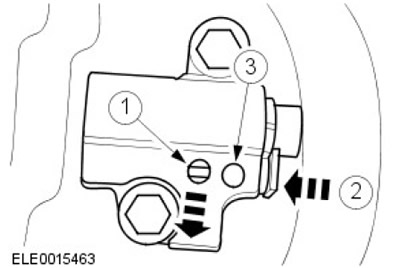

9. Ослабьте и зафиксируйте натяжитель цепи газораспределительного механизма.


  • 1. Отведите собачку.
  • 2. Вдавите фиксатор.
  • 3. Вставьте подходящий штифт.



10. Снимите натяжитель цепи газораспределительного механизма и правую направляющую цепи газораспределительного механизма.
  • Выверните два болта.
  • Снимите гайку.



11. Снимите верхнюю направляющую цепи газораспределительного механизма. Выверните два болта.

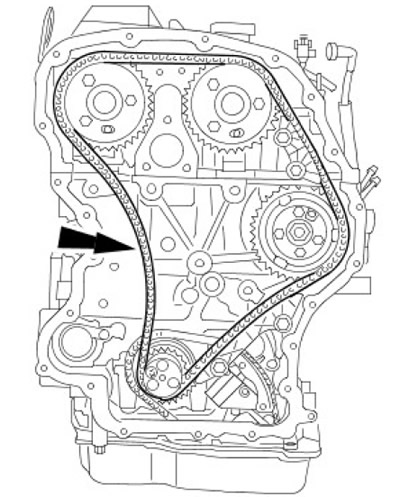

12. Снимите цепь газораспределительного механизма.




Установка

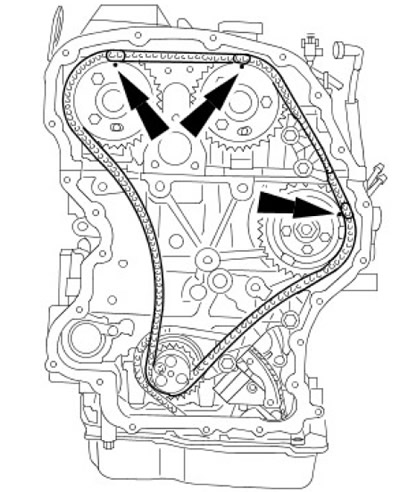

1. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, окрашенные звенья совмещены с установочными метками. Несоблюдение этого требования может привести к повреждению автомобиля.

Установите цепь газораспределительного механизма.



2. ПРЕДОСТЕРЕЖЕНИЕ: Перед установкой убедитесь в том, что натяжитель цепи газораспределительного механизма полностью оттянут. Несоблюдение этого требования может привести к повреждению автомобиля.

Установите направляющие и натяжитель цепи газораспределительного механизма.
  • Затяните болты (момент затяжки 15 Нм).
  • Затяните гайку (момент затяжки 15 Нм).

3. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что натяжитель цепи газораспределительного механизма полностью освобожден.


Разблокируйте натяжитель цепи газораспределительного механизма. Выверните шпильку.

4. Закрепите звездочки распределительных валов и звездочку ТНВД.
  • Затяните болт крепления звездочки впускного распределительного вала усилием 35 Нм.
  • Затяните болты звездочки ТНВД усилием 33 Нм.

5. Снимите специальный инструмент.

6. Извлеките 6-мм стержни.

7. Поверните коленчатый вал по часовой стрелке на 2 полных оборота.

8. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что специальный инструмент правильно установлен на маховике.

Проверьте фазы газораспределения, вставив специальный инструмент в отверстие датчика CKP.

9. Проверьте синхронизацию распределительного вала, вставив подходящий пруток диаметром 6 мм в отверстия звездочек распределительного вала.

10. Снимите специальный инструмент.

11. Извлеките 6-мм стержни.

12. Установите датчик СКР.

За дополнительной информацией обратитесь к главе: Датчик положения коленчатого вала (СКР) (303-14 Электронные органы управления - Дизельный двигатель ID4 2.4L, Снятие и установка).

13. Установите крышку распределительного механизма.

За дополнительной информацией обратитесь к главе: Крышка привода газораспределительного механизма (30301 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

14. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
