Съдържание: Премахване ⇩ Монтиране ⇩
Премахване
1.
ПРЕДУПРЕЖДЕНИЕ: Инсталирайте сигурни опори. Повдигнете задната част на колата.
2. Свалете задното колело.
3. Отстранете 2-та болта, закрепващи спирачния апарат към главината.
4. Отделете шублера от диска и го завържете отстрани.
- 1. Отстранете болта, закрепващ вентила на тръбата на задната спирачка към корпуса на диференциала.
- 2. Освободете двете задни спирачни тръби от монтажните скоби на задния мост.
5. Отстранете 5-те болта, закрепващи полуоската.
6. Отстранете полуоската и изхвърлете уплътнението.
7. Разбийте уплътнението и, като използвате подходяща муфа, развийте и изхвърлете гайката.
8. Отстранете шайбата на гайката на главината.

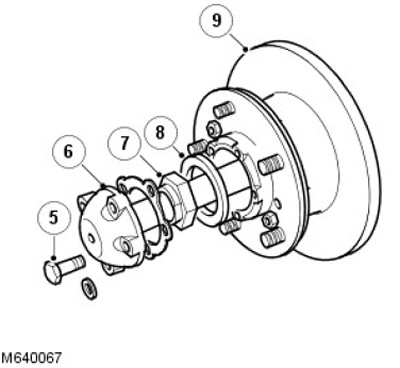

9. Отстранете модула на главината със спирачния диск и лагерите.
10. Отстранете външния лагер и дистанционния елемент от главината.
11. Свалете уплътнението и вътрешния лагер от главината.

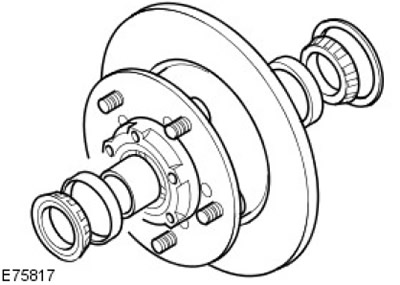

12. Отстранете вътрешните и външните лагерни пръстени от главината.
Монтиране
1. Почистете местата на главината и лагерите.
2. Монтирайте вътрешните и външните лагерни пръстени върху главината.
3. Напълнете вътрешния лагер с грес и го монтирайте на главината.

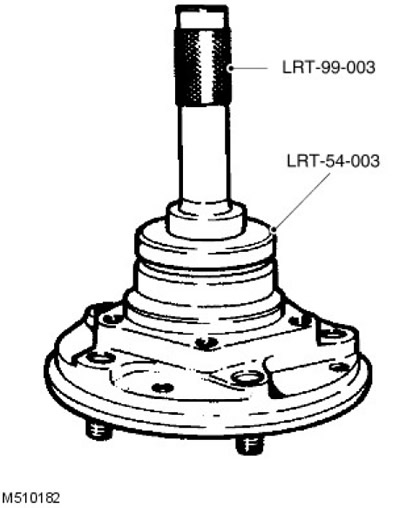

4. Монтирайте новото уплътнение наравно към задната повърхност на главината с помощта на инструменти LRT-54-003 и LRT-99-003.
5. Почистете шлица на полуоската.
6. Напълнете външния лагер с грес и монтирайте дистанционера и лагера върху главината.
7. Инсталирайте модула на главината върху полуоската и отстранете LRT-54-019.
8. Монтирайте шайбата и новата главина и затегнете гайката до 30 Nm.
9. Завъртете и натиснете/дърпайте главината, докато лагерите заемат стабилна позиция. Затегнете гайката на главината до 210 Nm.
10. За да проверите аксиалната хлабина на главината, монтирайте циферблатен индикатор с помощта на скобата LRT-99-503 в отвора за болт на външната главина.
11. Преместете циферблатния индикатор към контактната повърхност на гайката на главината.
12. Преместете главината навътре и навън, докато отчитате от индикатора.
13. Ако има краен луфт, вижте таблицата за правилния дистанционер и сменете дистанционера, ако е необходимо.
| Аксиална хлабина (mm) | Размер на разделителя (mm) | Цветен код |
| 0,00 | 15,5 | Лилаво |
| 0,025 | 15,4 | Жълто |
| 0,050 | 15,4 | Жълто |
| 0,075 | 15,4 | Жълто |
| 0,10 | 15,3 | Червено |
| 0,125 | 15,3 | Червено |
| 0,150 | 15,3 | Червено |
| 0,175 | 15,2 | Синьо |
| 0,200 | 15,2 | Синьо |
| 0,225 | 15,2 | Синьо |
| 0,250 | 15,2 | Синьо |
| 0,275 | 15,1 | Зелено |
| 0,300 | 15,1 | Зелено |
| 0,325 | 15,1 | Зелено |
| 0,350 | 15,1 | Зелено |
| 0,375 | 15,0 | Черен |
| 0,400 | 15,0 | Черен |
| 0,425 | 15,0 | Черен |
| 0,450 | 15,0 | Черен |
| 0,475 | 14,9 | Бяло |
| 0,500 | 14,9 | Бяло |
| 0,525 | 14,9 | Бяло |
| 0,550 | 14,9 | Бяло |
14. Когато няма аксиална хлабина, отстранете циферблатния индикатор и опорната скоба.
15. Закрепете гайката на главината.
16. Почистете повърхностите на главината и оста.
17. Инсталирайте ново външно уплътнение на главината.
18. Монтирайте външната главина върху главината и затегнете новите болтове до 65 Nm.
19. Инсталирайте оригиналната подложка(и) върху полуоската и я закрепете със задържащия пръстен.
20. Монтирайте шублера на главината, завийте болтовете и затегнете до 82 Nm.
21. Свържете тръбите на задната спирачка към задния мост.
- 1. Монтирайте болта, закрепващ вентила на тръбата на задната спирачка към корпуса на диференциала и го затегнете с въртящ момент от 15 Nm (11 lb-ft)

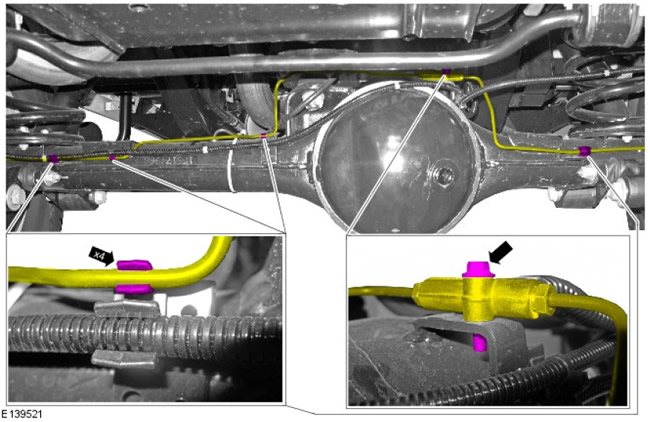

- 2. Закрепете двете задни спирачни тръби с помощта на скобите за закрепване на задния мост.
22. Монтирайте колелото, отстранете опорите отдолу на автомобила и затегнете гайките на колелото до 130 Nm.
23. Натиснете педала на спирачката, за да настроите спирачните накладки, преди да стартирате автомобила.
24. Проверете и добавете спирачна течност.
