Снятие и установка заднего тормозного суппорта (Дискавери 3)

Снятие

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда устанавливайте автомобиль на надежные опоры.

Приподнимите и подоприте автомобиль.

2. Снимите колесо в сборе с шиной.

3.

ВНИМАНИЕ: Датчик индикатора износа тормозных колодок очень легко повредить. Запрещается использовать рычаг для демонтажа датчика. Операция выполняется только вручную.

Только правая сторона: Отсоедините датчик индикатора износа тормозных колодок.

4. Выверните нижний болт тормозного суппорта.

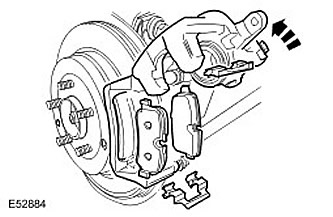

5. Снимите тормозные колодки.

• Поверните тормозной суппорт вверх.
• Снимите два зажима.

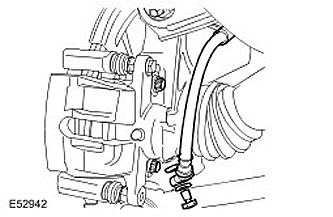

6. Отсоедините тормозной шланг от тормозного суппорта.

• Снимите штуцер.
• Снимите и отбракуйте две уплотнительные шайбы.
• В открытые отверстия вставьте заглушки.

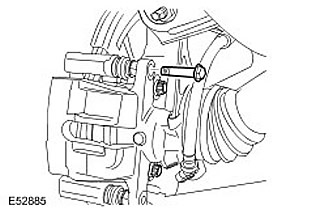

7. Выверните верхний болт тормозного суппорта.





8. Снимите корпус тормозного суппорта.

Установка

1.

ПРЕДОСТЕРЕЖЕНИЕ: Не используйте сжатый воздух для очистки деталей тормозных механизмов. Пыль от фрикционных материалов приносит вред при попадании в легкие.

Очистите корпус тормозного суппорта и опорную пластину специальной жидкостью для очистки тормозных механизмов.

2. Установите тормозной суппорт.

3. Вставьте верхний болт тормозного суппорта. Затяните болт (момент затяжки 35 Нм).

4. Присоедините тормозной шланг к тормозному суппорту.

• Выньте заглушки из отверстий.
• Установите новые уплотнительные шайбы.
• Затяните штуцер тормозного шланга (момент затяжки 28 Нм).

5. Установите тормозные колодки. Установите два зажима.

[Статья скопирована с данного ресурса LRman.ru]

6. Поверните тормозной суппорт вниз. Затяните болт (момент затяжки 35 Нм).

7. Подсоедините датчик индикатора износа тормозных колодок.

8. Установите колесо в сборе с шиной. Затяните колесные гайки (момент затяжки 140 Нм).

9. Удалите воздух из тормозной системы. Для получения дополнительной информации обратитесь к Удаление воздуха из системы тормозов (70.25.02)
