Глушитель пневматической подвески (Дискавери 3)

Снятие

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Снимите глушитель в сборе. Для получения дополнительной информации обратитесь к Глушитель (30.10.11)

3. Снимите адсорбер системы улавливания паров топлива. Для получения дополнительной информации обратитесь к Угольный фильтр системы контроля за парами топлива (17.15.13)

4. Снимите воздушный компрессор пневматической подвески. Для получения дополнительной информации обратитесь к Компрессор пневматической подвески (60.50.10)

5. Снимите верхнюю крышку воздушного компрессора пневматической подвески.



6. Отсоедините впускную трубку фильтра пневматической подвески.

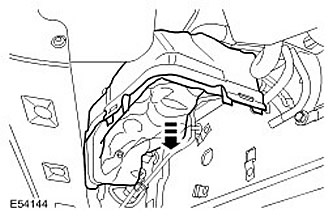

7. Снимите глушитель пневматической подвески.

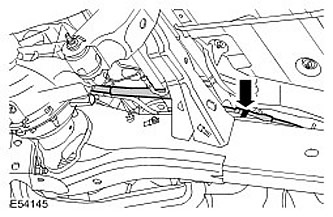

• Освободите зажим трубки глушителя пневматической подвески.
• Отсоедините трубки, соединяющие воздушный компрессор пневматической подвески с глушителем пневматической подвески.

Установка

1. Установите глушитель пневматической подвески.

• Присоедините трубки глушителя пневматической подвески.
• Зафиксируйте зажим.

2. Присоедините впускную трубку фильтра пневматической подвески.

3.

ВНИМАНИЕ: Убедитесь, что верхняя крышка воздушного компрессора пневматической подвески установлена правильно.

Установите верхнюю крышку воздушного компрессора пневматической подвески.

4. Установите воздушный компрессор пневматической подвески. Для получения дополнительной информации обратитесь к Компрессор пневматической подвески (60.50.10)

5. Установите адсорбер системы улавливания паров топлива. Для получения дополнительной информации обратитесь к Угольный фильтр системы контроля за парами топлива (17.15.13)

6. Установите глушитель в сборе. Для получения дополнительной информации обратитесь к Глушитель (30.10.11)
