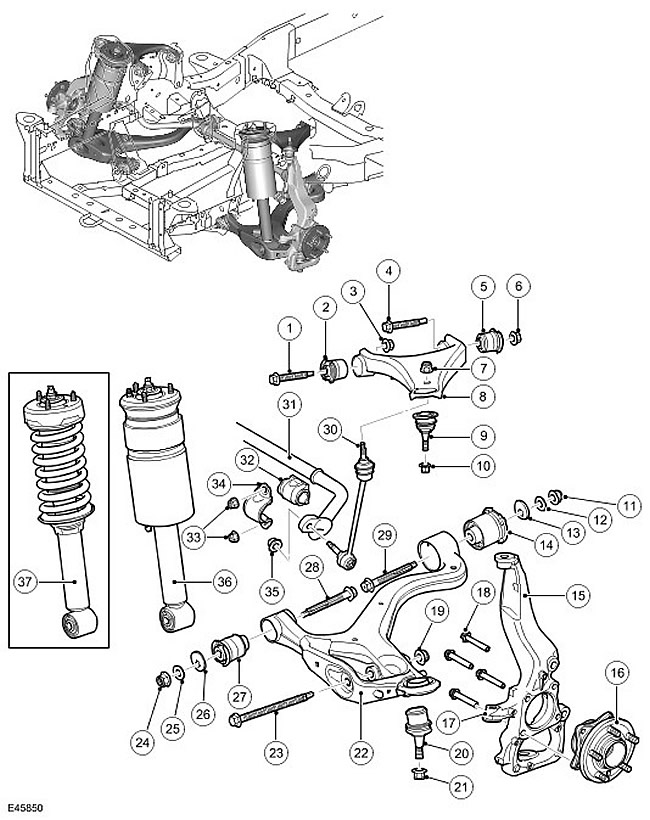

ПРИМЕЧАНИЕ: Показан вариант с пневматической подвеской.
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Флан цевый болт (передняя втулка верхнего рычага управления) |
| 2 | - | Втулка - передняя (верхнего рычага управления) |
| 3 | - | Гайка (передней втулки верхнего рычага управления) |
| 4 | - | Флан цевый болт (передней втулки верхнего рычага управления) |
| 5 | - | Втулка - задняя (верхнего рычага управления) |
| 6 | - | Гайка (задней втулки верхнего рычага управления) |
| 7 | - | Гайка (крепления стойки стабилизатора к верхнему рычагу управления) |
| 8 | - | Верхний рычаг управления |
| 9 | - | Шаровой шарнир (между верхним рычагом управления и ступицей) |
| 10 | - | Гайка (крепления шарового шарнира к ступи це) |
| 11 | - | Гайка (задней втулки нижнего рычага управления) |
| 12 | - | Плоская шайба |
| 13 | - | Экс центриковая шайба (задней втулки нижнего рычага управления) |
| 14 | - | Втулка - задняя (нижнего рычага управления) |
| 15 | - | Кулак колеса |
| 16 | - | Ступи ца колеса и подшипник в сборе |
| 17 | - | Крепление рулевой рейки |
| 18 | - | Болт ступицы колеса (4 шт.) |
| 19 | - | Гайка (нижнего крепления амортизатора в сборе) |
| 20 | - | Шаровой шарнир (между нижним рычагом управления и ступицей) |
| 21 | - | Гайка (крепления шарового шарнира к ступи це) |
| 22 | - | Нижний рычаг управления (показан вариант с пневматической подвеской) |
| 23 | - | Болт (нижнего крепления амортизатора в сборе) |
| 24 | - | Гайка (передней втулки нижнего рычага управления) |
| 25 | - | Плоская шайба |
| 26 | - | Экс центриковая шайба (передней втулки нижнего рычага управления) |
| 27 | - | Передняя втулка нижнего рычага управления |
| 28 | - | Болт (передней втулки нижнего рычага управления) |
| 29 | - | Болт (задней втулки нижнего рычага управления) |
| 30 | - | Стойка стабилизатора |
| 31 | - | Стабилизатор |
| 32 | - | Втулка стабилизатора |
| 33 | - | Гайка (кронштейна стабилизатора) |
| 34 | - | Кронштейн стабилизатора |
| 35 | - | Гайка (крепления стойки стабилизатора к стабилизатору) |
| 36 | - | Амортизатор в сборе (пневматический) |
| 37 | - | Амортизатор в сборе (пружинный) |
Общие сведения
Передняя подвеска имеет полностью независимую конструкцию, которая обеспечивает уменьшение неподрессоренной массы по сравнению с неразрезным мостом, который устанавливался на предыдущих моделях Land Rover. Передняя подвеска включает верхний рычаг управления, нижний рычаг управления, кулак колеса со ступицей, стабилизатор со стойками в сборе и амортизатор в сборе. Амортизатор может быть пружинным или пневматическим. Амортизаторы обоих типов имеют подобную конструкцию. Для обоих вариантов, с пружинным и пневматическим амортизаторами, детали подвески идентичны.
Рычаги управления подвеской обеспечивают максимальный дорожный просвет и позволяют регулировать угол развала и угол продольного наклона оси поворота колес с помощью эксцентриковых регуляторов.
