Подшипник колеса и ступица колеса (Дискавери 3)

Специальный инструмент

Устройство для демонтажа/монтажа подшипника заднего колеса 204-509/10(LRT-60-033/10)

Устройство для демонтажа/монтажа подшипника заднего колеса 205-802/1

Устройство для демонтажа/монтажа подшипника заднего колеса 205-802/2

Устройство для демонтажа/монтажа подшипника заднего колеса 205-802/3

Устройство для демонтажа/монтажа подшипника заднего колеса 205-802/4

Устройство для демонтажа/монтажа подшипника заднего колеса 205-802/5

Снятие

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда устанавливайте автомобиль на надежные опоры.

Приподнимите и подоприте автомобиль.

2. Снимите колесо в сборе с шиной.


3. Снимите кулак колеса. Для получения дополнительной информации обратитесь к Кулак колеса (64.35.10)

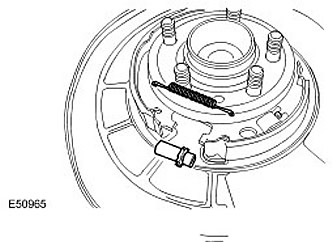

4. Снимите регулировочную и стяжную пружину.

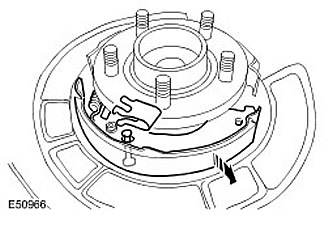

5. Снимите первичную тормозную колодку.

• Снимите пружинный фиксатор и шпильку.
• Поверните колодку, чтобы отсоединить ее от регулировочной пластины и возвратной пружины.

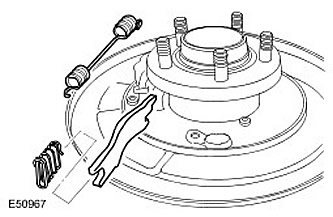

6. Снимите регулировочную пластину и пружину.

7. Снимите возвратную пружину.

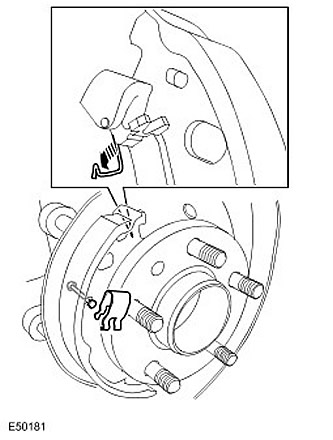

8. Снимите вторичную тормозную колодку.

• Снимите пружинный фиксатор и шпильку.
• Отсоедините стопорную пружину троса стояночного тормоза от рычага привода колодок.

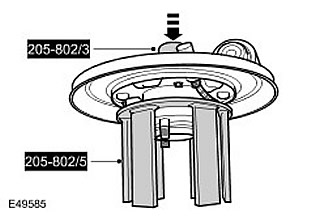

9. Используя специальные инструменты, снимите ведущий фланец.



10. Снимите защитный кожух тормозного диска. Выкрутите 3 винта.

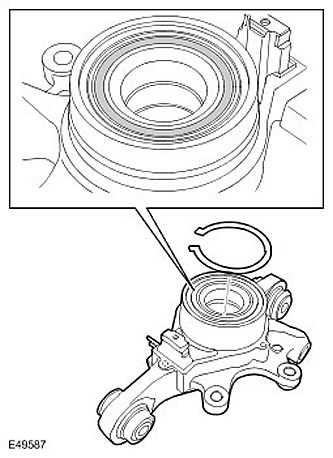

11. Снимите подшипник колеса, используя специальные инструменты. Снимите стопорное кольцо.

Установка

1. Очистите элементы.

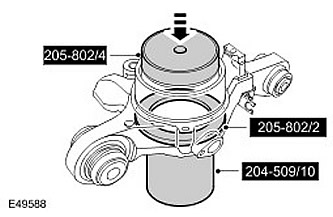

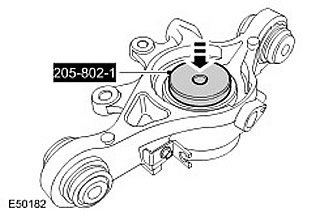

2. Установите подшипник колеса, используя специальные инструменты.



3.

ВНИМАНИЕ: Убедитесь, что при установке стопорного кольца уплотнение подшипника не получило повреждений.

Установите стопорное кольцо.

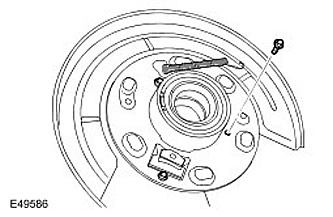

4. Установите защитный щиток тормозного диска. Затяните болты (момент затяжки 9 Нм).


5.

ПРЕДОСТЕРЕЖЕНИЕ: Не используйте сжатый воздух для очистки деталей тормозных механизмов. Пыль от фрикционных материалов приносит вред при попадании в легкие.

Очистите опорный щит и нанесите смазку на поверхности, соприкасающиеся с тормозными колодками.

6. Очистите регулятор и установите минимальную длину.

7. Установите вторичную тормозную колодку.

• Присоедините стопорную пружину троса стояночного тормоза к рычагу привода колодок, убедившись, что пружина не перекручена.
• Установите пружинный фиксатор и шпильку.

8. Установите первичную тормозную колодку.

• Установите регулировочную пластину и пружину.
• Установите возвратную пружину.
• Установите пружинный фиксатор и шпильку.

9. Установите возвратную пружину.

10. Установите регулятор тормозных колодок.

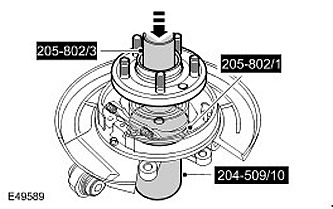

11. Используя специальные инструменты, установите ведущий фланец.



12. Установите кулак колеса. Для получения дополнительной информации обратитесь к Кулак колеса (64.35.10)
