Вид в разрезе
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Планетарный комплект |
| 2 | - | Задний выходной фланец |
| 3 | - | Межосевой дифференциал в сборе |
| 4 | - | Многодисковая муфта |
| 5 | - | Блок электродвигателя раздаточной коробки |
| 6 | - | Задний картер в сборе |
| 7 | - | Передняя выходная звездочка |
| 8 | - | Цепной привод |
| 9 | - | Передний выходной фланец |
| 10 | - | Рычаги электродвигателя раздаточной коробки |
| 11 | - | Звездочка |
| 12 | - | Масляный насос в сборе |
| 13 | - | Первичный вал |
| 14 | - | Передний картер в сборе |

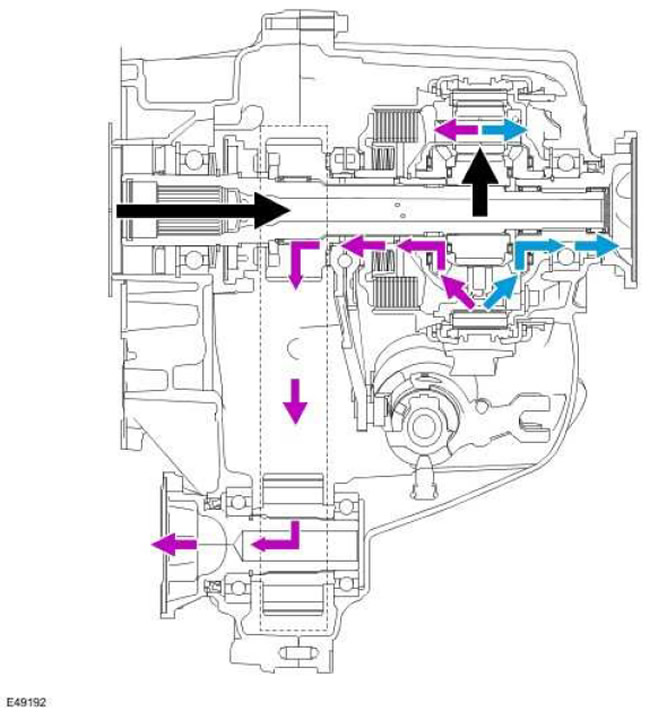

Передача мощности в раздаточной коробке
Первичный крутящий момент от коробки передач передается на первичный вал раздаточной коробки, а затем на солнечную шестерню и сателлиты планетарной передачи. Сателлиты планетарной передачи фиксируются на месте осями сателлитов планетарной передачи, связанными с чашкой дифференциала, и приводят в движение сателлиты дифференциала. Крутящий момент распределяется на переднее и заднее водила, связанные с выходными валами раздаточной коробки. Заднее водило соединено непосредственно с задним выходным фланцем; переднее водило соединено со звездочкой и, следовательно, с цепным приводом, который обеспечивает вращение переднего выходного фланца.
