Межосевой дифференциал в сборе (Дискавери 3)

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Синхронизирующие кольцо и пружина
2	-	Коронная шестерня планетарной передачи
3	-	Чашка дифференциала
4	-	Сателлиты
5	-	Оси сателлитов
6	-	Сателлиты планетарной передачи
7	-	Оси сателлитов планетарной передачи
8	-	Солнечная шестерня планетарной передачи
9	-	Крышка дифференциала
10	-	Полуосевые шестерни дифференциала
11	-	Корпус многодисковой муфты
12	-	Зубцы

Межосевой дифференциал в сборе является основным устройством раздаточной коробки. Крутящий момент передается посредством чашки межосевого дифференциала и распределяется между шестернями дифференциала и передним и задним выходными фланцами. Составной частью межосевого дифференциала в сборе является планетарный комплект, предназначенный для переключения диапазонов.

Этот узел состоит из 3 сателлитов дифференциала (4) и их осей (5), равномерно распределенных в чашке межосевого дифференциала (3). Оси дифференциала жестко закреплены на чашке дифференциала. Между сателлитами расположены 3 сателлита планетарной передачи (6) с соответствующими осями (7). На оси чашки размещены солнечная шестерня планетарной передачи (8) и 2 полуосевых шестерни дифференциала (10).



Коронная шестерня планетарной передачи (2) поддерживается в обоих направлениях картером дифференциала и крышкой дифференциала (9). Коронная шестерня планетарной передачи соединена со втулкой переключения, которая занимает положение выбора высокого или низкого диапазона.

Корпус многодисковой муфты (11) приварен к картеру дифференциала и обеспечивает опору фрикционным дискам, зубцам (12) для включения высокого диапазона, а также синхронизирующим кольцу и пружине (1) механизма "переключения на ходу".

Наименование пункта	Каталожный номер запасной части	Описание
A	-	Положение высокого диапазона
B	-	Положение низкого диапазона
1	-	Зубцы
2	-	Сателлиты планетарной передачи
3	-	Коронная шестерня планетарной передачи
4	-	Втулка переключения
5	-	Зубцы низкого диапазона
6	-	Заднее водило в сборе

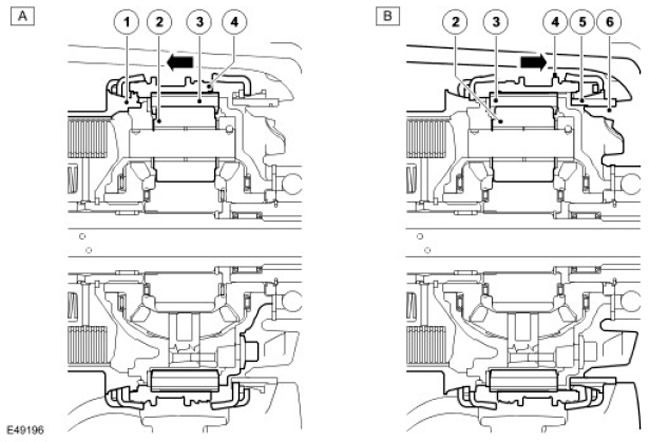

Когда включается высокий диапазон, втулка переключения (4) через зубцы (1) соединяется с чашкой дифференциала. Кроме того, с чашкой дифференциала соединяются коронная шестерня планетарной передачи (3) (посредством втулки переключения) и сателлиты планетарной передачи (5) (посредством осей сателлитов планетарной передачи). Шестерни планетарной передачи вращаются в комплекте и, таким образом, поворачивают полуосевую шестерню дифференциала с передаточным числом 1:1.



В низком диапазоне электродвигатель смещает втулку переключения (4) в направлении зубцов низкого диапазона (5). Зубцы низкого диапазона вместе с синхронизирующими кольцом и пружиной прикреплены к заднему водилу в сборе (6). Когда втулка переключения входит в зацепление с зубцами низкого диапазона, коронная шестерня планетарной передачи (3) фиксируется втулкой переключения в неподвижном состоянии, а сателлиты планетарной передачи (2) посредством болтов планетарной передачи вращают полуосевые шестерни дифференциала с передаточным числом 2,93:1.

Последовательность действий при включении высокого диапазона

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Втулка переключения
2	-	Вилка переключения диапазонов
3	-	Кулачок переключения

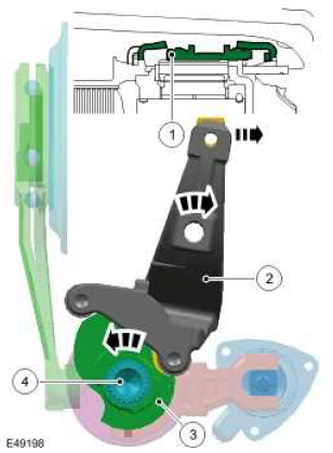

Вал электродвигателя поворачивает кулачок переключения (3) в положение высокого диапазона. Кулачок переключения, в свою очередь, посредством вилки переключения диапазонов перемещает в положение высокого диапазона втулку переключения (1). После синхронизации коронная шестерня планетарной передачи через втулку переключения сцепляется с зубцами высокого диапазона на чашке дифференциала. В этом положении частоты вращения на входе и выходе оказываются равными, что обеспечивает передаточное отношение 1:1 в высоком диапазоне.

Последовательность действий при включении низкого диапазона

Публикация скопирована с веб-ресурса: www.lrman.ru

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Втулка переключения
2	-	Вилка переключения диапазонов
3	-	Кулачок переключения
4	-	Вал электродвигателя

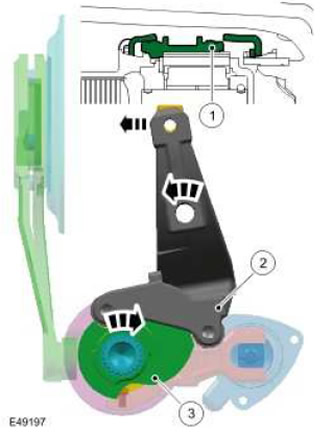

Вал электродвигателя (4) поворачивает кулачок переключения (3) в положение низкого диапазона. Кулачок переключения, в свою очередь, посредством вилки переключения диапазонов (2) перемещает в положение низкого диапазона втулку переключения (1) межосевого дифференциала в сборе. После синхронизации коронная шестерня планетарной передачи через втулку переключения сцепляется с зубцами низкого диапазона на заднем водиле в сборе. В результате частота вращения на выходе снижается с передаточным числом 2,93:1.
