Картеры и насосы раздаточной коробки (Дискавери 3)

Картеры раздаточной коробки

Передний и задний картеры в сборе отливаются из алюминия.

Передний картер в сборе

В передний картер в сборе устанавливаются подшипники первичного вала и переднего выходного фланца. В нем также имеются резьбовые отверстия для установки втулки опоры шасси, 2 подъемные проушины и патрон сапуна для трубки сапуна раздаточной коробки. Трубка сапуна уравновешивает атмосферное давление и внутреннее давление раздаточной коробки.

Задний картер в сборе

В заднем картере в сборе размещаются подшипник заднего выходного фланца, электродвигатель раздаточной коробки и пробки маслозаливного и сливного отверстий. Для улучшения теплоотвода на заднем картере отлиты ребра. Кроме того, на заднем картере проштампован номер коробки.

Масляный насос

Масляный насос располагается в переднем картере и обеспечивает смазку подшипников и вращающихся деталей через поперечно просверленные отверстия в первичном вале. Плоская секционированная муфта на первичном вале приводит в движение ротор насоса, при этом статор насоса закреплен на переднем картере в сборе. К насосу подсоединена трубка, ведущая в зону малоинтенсивного всасывания в нижней части 2 картеров в сборе. В зоне всасывания насоса расположен магнит для сбора металлических частиц.

Цепной привод

Цепной привод передает крутящий момент от межосевого дифференциала переднему выходному фланцу. Цепь с шагом 3/8 дюйма соединяет звездочку первичного вала раздаточной коробки со звездочкой на переднем выходном фланце. Поскольку обе звездочки имеют одинаковое количество зубьев, частоты вращения этих звездочек совпадают.

Электродвигатель раздаточной коробки

Переключением высокого/низкого диапазонов и устройством блокировки дифференциала и изменения распределения крутящего момента (многодисковой муфтой) управляет один электродвигатель. Электромагнит двигателя обеспечивает переключение 2 функций, а сам двигатель создает крутящий момент для их выполнения.

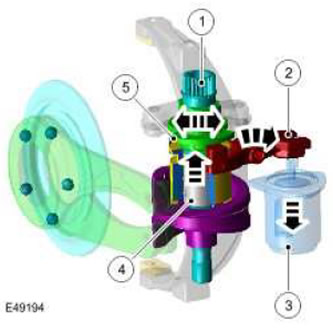

Положение электродвигателя раздаточной коробки в режиме управления сцеплением

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Вал электродвигателя
2	-	Вилка переключения электромагнита
3	-	Электромагнит
4	-	Ведомый диск сцепления
5	-	Втулка переключения

Для включения многодисковой муфты модуль управления раздаточной коробкой подает питание в электромагнит (3). Стержень электромагнита поворачивает вилку переключения электромагнита (2), которая сцепляет втулку переключения (5) с зубцами на ведомом диске сцепления (4). Вращение вала электродвигателя (1) посредством втулки переключения передается ведомому диску сцепления.

Это состояние соответствует нормальному режиму работу раздаточной коробки. В этом положении функция переключения диапазонов отключена и механически заблокирована.

Положение электродвигателя раздаточной коробки в режиме переключения диапазонов

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Вал электродвигателя
2	-	Вилка переключения электромагнита
3	-	Электромагнит
4	-	Втулка переключения
5	-	Кулачок привода

Чтобы переключить диапазон раздаточной коробки, модуль управления раздаточной коробкой выключает питание электромагнита (3). Пружина электромагнита втягивает стержень электромагнита и поворачивает вилку переключения электромагнита (2). Вилка сцепляет втулку переключения (4) с зубцами на кулачке привода переключения диапазонов (5). Вращение вала электродвигателя (1) передается кулачку.

В этом положении многодисковая муфта отключена, и блокировка дифференциала с перераспределением крутящего момента невозможна. После завершения переключения диапазона система возвращается в режим управления сцеплением. В случае возникновения неисправности в электрической цепи электродвигатель, по умолчанию, будет оставаться в данном положении.
