Датчик температуры отработанных газов 2.7L (Дискавери 3)

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: При работе рядом с нагретыми элементами системы выпуска отработавших газов соблюдайте меры предосторожности.

ПРИМЕЧАНИЕ: Показан датчик температуры отработавших газов перед каталитическим нейтрализатором; датчики, устанавливаемые после каталитического нейтрализатора, и датчики противосажевого фильтра (DPF) имеют аналогичную конструкцию.

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

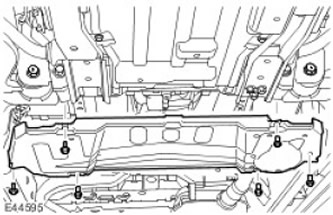

2. Снимите нижнюю защиту коробки передач. Выверните 6 болтов.



3.

ПРИМЕЧАНИЕ: Отбракуйте прокладку.

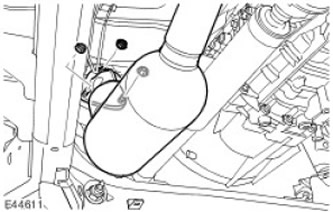

Высвободите каталитический нейтрализатор. Отверните и отбракуйте три гайки.

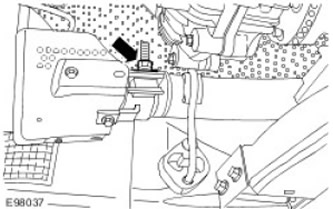

4. Отпустите хомут крепления каталитического нейтрализатора к фильтру продуктов сгорания дизельного топлива (DPF).

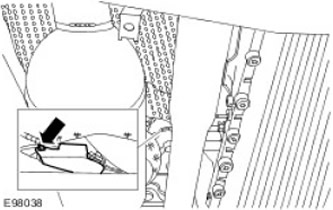

5. Снимите теплозащитный экран электрического разъема датчика температуры отработавших газов. Выверните болт.

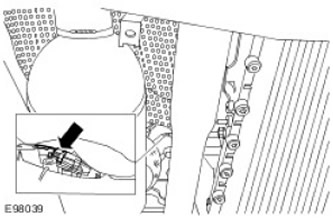

6. Рассоедините электрический разъем датчика температуры отработавших газов.

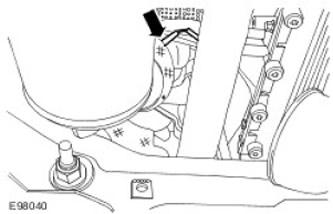

7. Снимите датчик температуры отработавших газов. Передвиньте каталитический нейтрализатор.

Установка

1. Установите датчик температуры отработавших газов. Затяните усилием 35 Нм.

2. Состыкуйте электрический разъем датчика температуры отработавших газов.

3. Снимите теплозащитный экран электрического разъема датчика температуры отработавших газов. Затяните болт усилием 10 Нм.

4.

ПРИМЕЧАНИЕ: Установите новую прокладку.

Закрепите левый каталитический нейтрализатор. Затяните гайки усилием 48 Нм.

5. Затяните зажим крепления каталитического нейтрализатора к фильтру DPF. Затяните гайку усилием 48 Нм.

6. Установите нижнюю защиту коробки передач. Затяните болты усилием 10 Нм.
