Насос охлаждающей жидкости 4.0L (Дискавери 3)

Снятие

1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле или под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Приподнимите и подоприте автомобиль.

3.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается снимать крышку расширительного бачка системы охлаждения при горячей системе, поскольку вырвавшийся из-под крышки пар или охлаждающая жидкость могут стать причиной серьезной травмы, такой, как ошпаривание.

Слейте жидкость из системы охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)

4. Снимите ремень привода вспомогательных агрегатов. Для получения дополнительной информации обратитесь к Ремень привода аксессуаров (86.10.03)

5. Выверните болт из зажима трубопровода усилителя рулевого управления. При снятии насоса охлаждающей жидкости отведите трубопровод в сторону.

6. Снимите насос охлаждающей жидкости.

• Отсоедините шланг коллектора охлаждающей жидкости от насоса охлаждающей жидкости.
• Выверните 12 болтов.
• Отбракуйте прокладку.

7.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

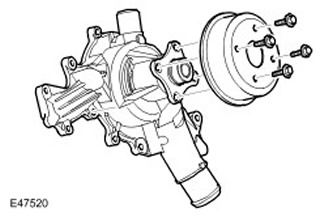

Снимите шкив насоса охлаждающей жидкости.

• Выверните и отбракуйте 4 болта.
• Снимите закрывающий шланг насоса охлаждающей жидкости.

Установка

1. Установите детали на место, действуя в обратной последовательности.

• Установите шкив насоса системы охлаждения.
• Очистите контактные поверхности деталей.
• Установите новую прокладку.

2. Затяните болты крепления насоса охлаждающей жидкости. Затяните болты с моментом 10 Нм.

3. Затяните болты крепления шкива насоса охлаждающей жидкости. Затяните болты с моментом 25 Нм.

4. Установите трубопровод усилителя рулевого управления. Затяните болт (момент затяжки 10 Нм).

5. Установите ремень привода вспомогательных агрегатов. Для получения дополнительной информа ции обратитесь к Ремень привода аксессуаров (86.10.03)

6. Заполните систему охлаждения. Для получения дополнительной информа ции обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)

7. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информа ции обратитесь к Спецификация.
