Protuprovalni sustav (Discovery 1)

Protuprovalni sustav potreban je samo za zaštitu od neovlaštenog otvaranja vrata i poklopca motora. Sustav se kontrolira ključem koji se okreće u određenom redoslijedu. Vrijeme predviđeno za otvaranje ili zatvaranje vrata je manje od 5 sekundi, u suprotnom se čuje zvučni signal i ključ se blokira. Istodobno, sustav za pokretanje motora je blokiran i pale se indikatori za zaustavljanje u nuždi.

Protuprovalni sustav uključuje "senzor volumena" koji se temelji na principu ultrazvuka. Senzor se aktivira kada se bilo koji predmet pomiče unutar automobila dok je protuprovalni sustav aktiviran.

Napomena: Kada sustav aktivira senzor glasnoće, ne može se isključiti okretanjem ključa.

Indikacija statusa vozila

Stanje vozila pokazuju tri uređaja: (a) zvučni signal, (b) signal za zaustavljanje u nuždi, (c) LED na prednjoj ploči.

Postavljanje automobila u sigurnosni način rada označeno je rijetkim bljeskovima LED diode; prilikom deaktiviranja automobila, LED dioda bljesne jednom i gasi se; ako ne, automobil nije deaktiviran. Aktivacija senzora glasnoće označena je dugim razdobljima paljenja LED diode.

Centralno zaključavanje

Centralna brava se kontrolira upravljačkom jedinicom i aktivira se ključem ili daljinskim upravljačem. Centralno zaključavanje je ugrađeno samo na vozačeva i suvozačka vrata.

Inercijski prekidač

Inercijski prekidač isključuje paljenje nakon sudara vozila. Upravljačka jedinica šalje signal za otvaranje centralne brave i uključivanje signala za zaustavljanje u nuždi.

Nosiva frekvencija radio signala

Ovisno o tržištu, koriste se četiri noseće frekvencije. Upravljačka jedinica i upravljačka ploča su označene bojama.

Bez aktivne antene, performanse sustava se pogoršavaju.

Frekvencija (MHz)	Boja upravljačke jedinice/daljinskog upravljača	Regija
433.92	plavo/crno	Ujedinjeno Kraljevstvo, Irska
224.5	žuto/žuto	Francuska
433.92	plavo/crveno	Njemačka
433.92	plavo/plavo	Europa (osim Francuske, Švicarske, Italije, Danske i Njemačke)
433.92	bijela/plava	Švicarska, Danska
315.0	zeleno/zeleno	Ostatak svijeta, Italija i Australija
315.0	narančasta/zelena	Zemlje Perzijskog zaljeva i Japan

Daljinski upravljač

Kada jednom pritisnete tipku daljinskog upravljača, LED dioda daljinskog upravljača će se jednom upaliti. Daljinski upravljač ima sustav slučajne promjene kontrolnih kodova. Kod za deaktiviranje automobila mijenja se nakon svakog pritiska gumba na daljinskom upravljaču. Ako se tipka daljinskog upravljača pritisne više od 4 puta zaredom s udaljenosti veće od 6 metara ili nakon što je daljinski upravljač isključen, potrebno je sinkronizirati rad daljinskog upravljača i upravljačke jedinice pritiskom tipke daljinskog upravljača tri puta unutar 5 sekundi.

Napomena: Ako su oba daljinska upravljača izgubljena ili pokvarena, a vozilo je uključeno, potrebno je zamijeniti i daljinske upravljače i upravljačku jedinicu.

Zamjena napajanja

Ako LED dioda na daljinskom upravljaču neprestano svijetli kada jednom pritisnete gumb, potrebno je zamijeniti dijelove daljinskog upravljača. Dodatni znak slabog signala je bljesak svjetala za upozorenje na opasnost jednom u trajanju od tri sekunde umjesto tri puta.

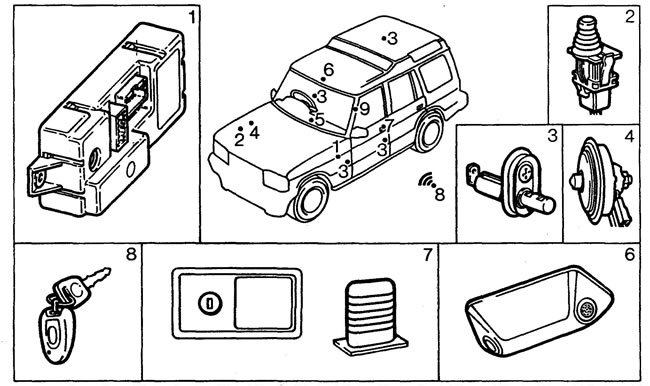

Lokacija komponenti protuprovalnog sustava

Provjera rada protuprovalnog sustava

1. Isključite paljenje, otvorite vrata, zatvorite poklopac motora.

2. Završite korake 3-7 za 8 sekundi.

3. Otvorite bravu poklopca motora.

4. Uključite paljenje.

5. Zatvorite vrata.

6. Isključite paljenje.

7. Uključite paljenje.

Ako je sustav operativan, oglašava se zvučni signal i LED lampica počinje treptati.

Izvorni članak na web portalu: www.LRman.ru

8. Otvorite i zatvorite bilo koja vrata - LED će treptati.



9. Zatvorite poklopac - LED će treptati.

10. Provjerite da nije moguće pokrenuti motor; nemojte okretati ključ dok se paljenje ne isključi.

11. Provjerite je li senzor glasnoće uključen daljinskim upravljačem - LED će treptati 5 sekundi i nastavit će treptati ako je netko u automobilu.

12. Isključite paljenje ili pritisnite gumb na daljinskom upravljaču - zvučni signal će označiti kraj testa.
