A részletek ellenőrzése (Discovery 1)

1. Mossa el az összes alkatrészt, távolítsa el a maradék tömítőanyagot és rögzítő ragasztót.

Megjegyzés: A menetes furatok tisztításához nem ajánlott csapot használni.

2. A 288709E cikkszámig terjedő modellek esetében távolítsa el a megmaradt régi tömítéseket az illeszkedő felületekről.

3. Ellenőrizze a forgattyúházak repedéseit vagy egyéb sérüléseit.

4. Cserélje ki az összes hibás alkatrészt.

Köztes tengely és fogaskerekek

1. Ellenőrizze a fogaskerék fogait kopás, csorbulás vagy repedések szempontjából.

2. Ellenőrizze a tengelymenetek kopását és állapotát.

Másodlagos tengely fogaskerék

1. Ellenőrizze a fogaskerék fogait kopás, csorbulás vagy repedések szempontjából.

2. Csak Defender: Ellenőrizze a racsnigyűrű fogait. A fogakon nem lehetnek lekerekítések vagy repedések.

Kereszttengely és háza

1. Ellenőrizze a tengely és a ház furatainak kopását.

2. Ellenőrizze, hogy a csatlakozódugó biztonságosan be van-e szerelve. Ha szivárgás vagy korrózió jeleit észleli, cserélje ki a dugót. A szerelést Loctite 326 ragasztóval végezzük.

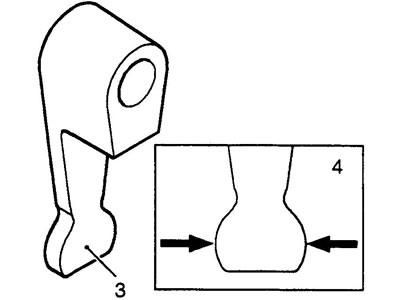

3. Mérd meg a pórázt a legszélesebb pontján.



4. A póráz megengedett szélessége 15,90 - 15,95 mm.

Első ház és differenciálzár hajtás

1. Ellenőrizze a forgattyúház csapágyüléseinek állapotát. Szükség esetén állítsa vissza az üléseket vagy cserélje ki a forgattyúházat.

2. Ellenőrizze a rögzítőkar tengelyének és a ház furatainak kopását.

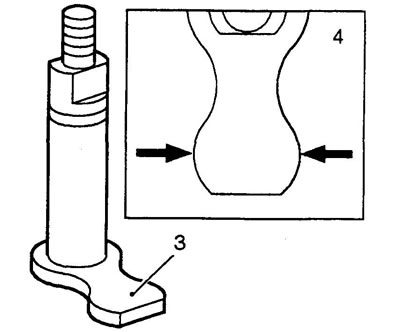

3. Mérd meg a pórázt a legszélesebb pontján.



4. A póráz megengedett szélessége 15,90 - 15,95 mm.

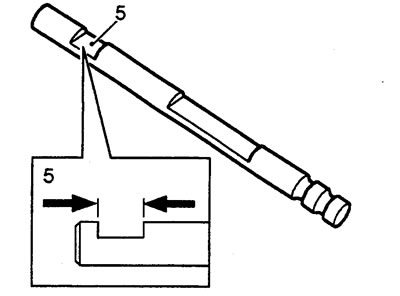

5. Mérje meg a zár behúzó rúdjának horonyszélességét. Megengedett horonyszélesség 16,00 -16,01 mm.

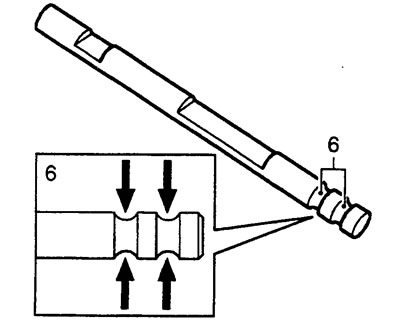

6. Ellenőrizze a rögzítőrúd hornyainak állapotát a rögzítőelem beszereléséhez.



7. Ellenőrizze a rögzítőrugó állapotát.



8. Ellenőrizze a rögzítőgolyó állapotát.

9. Ellenőrizze a zárrögzítő dugó állapotát.

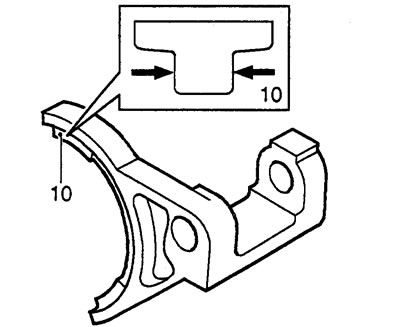

10. Mérje meg a reteszelővilla ujjainak vastagságát. Az ujjak megengedett vastagsága 7,92 - 7,97 mm.



11. Ellenőrizze a reteszelővilla rugójának és rögzítőgyűrűinek állapotát.

12. Mérje meg a rugó szabad hosszát. Minimális hossz 84,58 mm.

13. Ellenőrizze a racsnigyűrű fogainak állapotát.

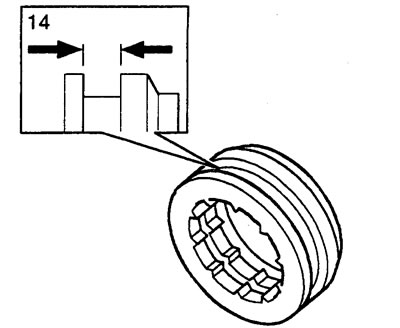

14. Mérje meg a racsnis gyűrű hornyainak szélességét. Megengedett horonyszélesség 8,05 - 8,20 mm.



15. Ellenőrizze a kimenő tengely bordáinak és meneteinek állapotát.

16. Ellenőrizze a racsnis gyűrűvel összekapcsolódó tengelyfogak állapotát.

Hátsó forgattyúház

1. Ellenőrizze a forgattyúházat repedések és egyéb sérülések szempontjából.

2. Ellenőrizze a sebességmérő hajtókerekeinek állapotát.



3. Ellenőrizze a kimenő tengely bordáinak és meneteinek állapotát.

Fő forgattyúház

1. Ellenőrizze a forgattyúház csapágyüléseinek állapotát. Szükség esetén állítsa vissza az üléseket vagy cserélje ki a forgattyúházat.

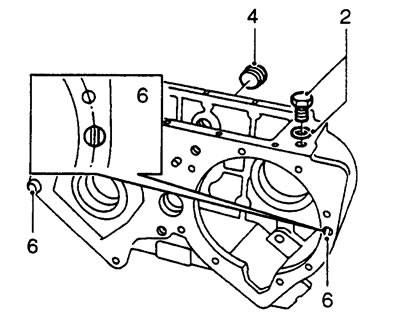

2. Csavarja le a leeresztő csavart.



[Az anyag egy weboldalról származik www.LRman.ru]

3. Helyezze vissza a tömítő alátétet, és húzza meg a csavart 30 Nm nyomatékkal.

4. Csavarja le a szintjelző csavart. Értékelje a gyertya és a forgattyúház menetének állapotát.

5. Kézzel húzza meg a kupakot.

6. Ellenőrizze a vezetőcsapok meglétét a forgattyúházban. Szerelje be a csapszegeket az ábrán látható módon.

7. Ellenőrizze a rögzítőgolyó állapotát.

8. Ellenőrizze a rögzítőrugó állapotát.

• Másodlagos tengely hajtóműház 1. Ellenőrizze a forgattyúházban lévő csapágyülések állapotát. Szükség esetén állítsa vissza az üléseket vagy cserélje ki a forgattyúházat.
• Váltóvilla és -rúd

Megjegyzés: Ha nem tervezed a villa cseréjét, akkor nem kell leszerelni a kormányszárról. Cserekor Loctite 290 rögzítő ragasztót kell felvinni a villa rögzítőcsavarjainak menetére.

1. Ellenőrizze a sorváltó rúd hornyainak állapotát a rögzítőcsap beszereléséhez.

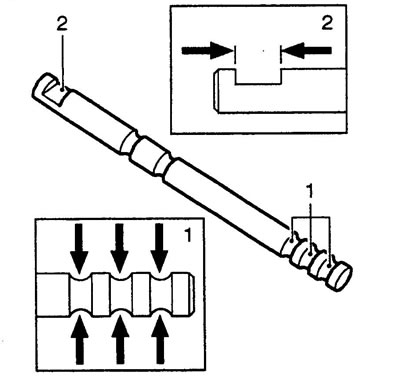

2. Mérje meg a váltórúd hornyának szélességét. Megengedett horonyszélesség 16,00 - 16,01 mm.



3. Ellenőrizze a váltóvilla állapotát.

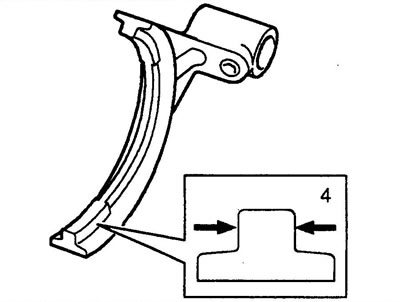

4. Mérje meg a reteszelővilla ujjainak vastagságát. Az ujjak megengedett vastagsága 7,37-7,47 mm.

Differenciális

1. Ellenőrizze a műholdak és az oldalsó fogaskerekek fogait kopás, letörés vagy repedés szempontjából.

2. Ellenőrizze a kereszttengelyek és a differenciálműcsészék furatainak kopását.

Megjegyzés: Fontos, hogy a műholdakat és a tengelyeket az eredeti helyükre szereljék be.

3. Ellenőrizze, hogy a rögzítőgyűrű nem deformálódott-e.

4. Ellenőrizze a differenciálmű tengelyeinek bordáinak és meneteinek állapotát.

5. Ellenőrizze a tengelykapcsoló bordáinak és a sebességváltó agyának állapotát.

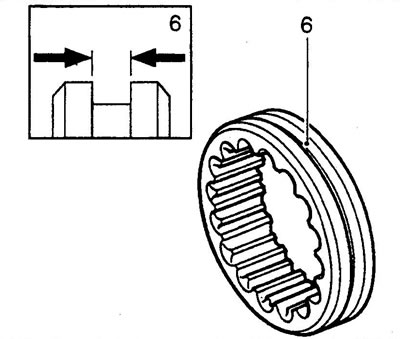

6. Mérje meg a váltó tengelykapcsoló horonyszélességét. A megengedett horonyszélesség 7,5 - 7,6 mm.



7. Ellenőrizze a felső és alsó fogaskeréksor fogainak kopását, letörését vagy repedését.
