Верхняя передняя крышка ГРМ левой головки цилиндров (Рендж Ровер 3)

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Демонтаж

1. Установите автомобиль на подъемник.

2. Отсоедините "отрицательную" клемму аккумуляторной батареи.

3. Слейте из двигателя охлаждающую жидкость.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

4. Снимите защитный кожух вентилятора.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.

5. Снимите электромагнитный клапан продувки угольного абсорбера.

СИСТЕМЫ СНИЖЕНИЯ ВРЕДНЫХ ВЫБРОСОВ - V8, РЕМОНТНЫЕ РАБОТЫ, Электромагнитный клапан продувки абсорбера паров топлива.

6. Освободите жгут датчика положения распредвала от зажима и снимите зажим с крышки привода ГРМ.



7. Отсоедините разъём от датчика положения распредвала.

8. Освободите шланг вентиляции топливной системы от кронштейна на крышке привода ГРМ.



9. Отсоедините колодку от генератора.



10. Освободите генераторный жгут из 3 хомутов.

11. Снимите клапанную крышку левой головки цилиндров.

Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Прокладка клапанной крышки левой головки цилиндров.

12. Снимите электромагнитный клапан левого регулятора фаз газораспределения.

Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Электромагнитный клапан регулятора фаз газораспределения (VCC). Левая головка цилиндров.

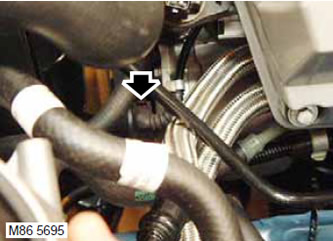

13. Ослабьте хомут и отсоедините шланг системы охлаждения от генератора.

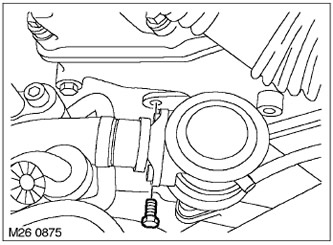

14. Выньте зажим, отсоедините нижний шланг радиатора от корпуса термостата, отверните болт стяжного хомута.

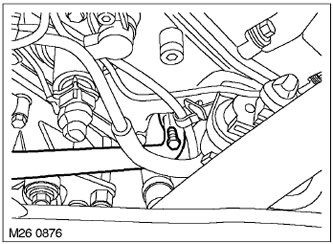

15. Отверните болт крепления шланга системы дожигания к левой головке цилиндров.



16. Отверните болт крепления шланга системы дожигания к правой головке цилиндров.

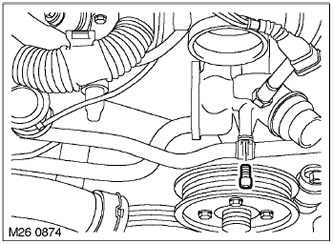

17. Отверните болт крепления хомута, поддерживающего шланг системы дожигания, от насоса системы охлаждения.

18. Снимите шланги системы дожигания с головок цилиндров и отведите их в сторону. Утилизируйте уплотнительные кольца.

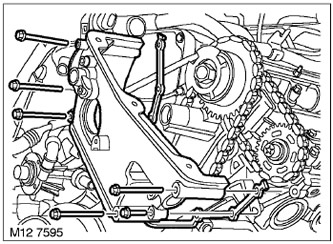

19. Отверните 6 болтов крепления крышки привода ГРМ к головке цилиндров и снимите крышку.

20. Утилизируйте прокладку крышки привода ГРМ.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

Публикация скопирована с веб-ресурса www.lrman.ru

21. Отверните 2 болта крепления двух кронштейнов на верхней передней крышке ГРМ и снимите кронштейны.

22. Отверните болт крепления датчика положения распредвала и снимите датчик.



23. Утилизируйте уплотнительное кольцо.

Сборка

1. Протрите датчик положения распредвала и ответные привалочные поверхности.

2. Установите на датчик положения распредвала новое кольцевое уплотнение.

3. Установите датчик положения распредвала, вверните болт затяните его моментом 10 Н·м.

4. Установите на крышку привода ГРМ 2 кронштейна, вверните болты и затяните их.

5. Протрите крышку механизма газораспределения и ответную привалочную поверхность, штифты и гнёзда штифтов.

6. Установите новую прокладку крышки привода механизма газораспределения.

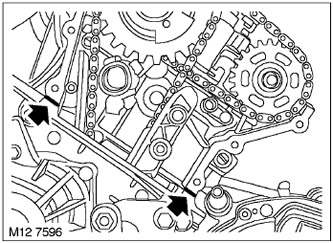

7. Нанесите герметик STC 50550 на места, показанные на рисунке.

8. Вставьте в правую крышку привода ГРМ нижний болт и установите крышку на головку цилиндров.

ПРИМЕЧАНИЕ: Вставить нижний болт в правую крышку привода ГРМ после установки левой будет невозможно.

9. Вверните оставшиеся 5 болтов и затяните от руки все 6 болтов крепления верхней крышки привода ГРМ.

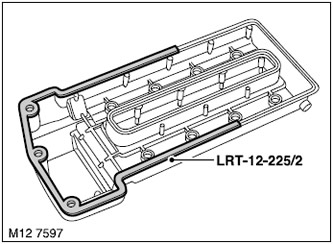

10. Поставьте оправку LRT-12-225/2 на клапанную крышку левой головки цилиндров.

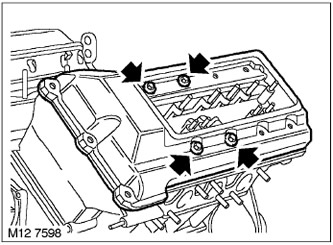

11. Установите клапанную крышку с оправкой, вверните 4 болта и затяните их моментом 10 Н·м.

12. Затяните болты крепления крышки привода ГРМ моментом 15 Н·м.

13. Отверните 4 болта крепления клапанной крышки, снимите клапанную крышку с оправкой LRT-12-225/2.

14. Поставьте 2 новых кольцевых уплотнения на шланг системы дожигания и уложите шланг на двигатель. Вверните и затяните 3 болта крепления шланга системы дожигания к двигателю.

15. Вверните болт крепления нижнего шланга радиатора к кронштейну и затяните его.

16. Присоедините шланг системы охлаждения к генератору и закрепите его хомутом.

17. Установите электромагнитный клапан левого регулятора фаз газораспределения.

Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Электромагнитный клапан регулятора фаз газораспределения (VCC). Левая головка цилиндров.

18. Установите клапанную крышку левой головки цилиндров.

Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Прокладка клапанной крышки левой головки цилиндров.

19. Присоедините разъём к генератору и закрепите генераторный жгут в трёх хомутах.

20. Закрепите шланг вентиляции топливной системы на кронштейне на крышке привода ГРМ.

21. Присоедините разъём к датчику положения распредвала.



22. Закрепите жгут датчика положения распредвала в зажиме и закрепите зажим на крышке привода ГРМ.

23. Установите защитный кожух вентилятора.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.

24. Заполните систему охлаждения охлаждающей жидкостью.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

25. Присоедините "отрицательную" клемму аккумуляторной батареи.
