Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Установите автомобиль на подъемник.
2. Отсоедините "отрицательную" клемму аккумуляторной батареи.
3. Снимите насос системы охлаждения.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Прокладка насоса системы охлаждения.
4. Снимите верхнюю переднюю крышку привода механизма газораспределения на левой головке.
Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Верхняя передняя крышка ГРМ левой головки цилиндров.
5. Снимите верхнюю переднюю крышку привода механизма газораспределения на правой головке.
Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Верхняя передняя крышка ГРМ правой головки цилиндров.
6. Выньте передний сальник коленчатого вала.
Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Передний сальник коленчатого вала.
7. Отверните 2 болта крепления натяжителя ремня привода навесного оборудования к нижней крышке механизма газораспределения.
8. Снимите грязезащитную крышку с ролика ремня и открутите болт Torx крепления ролика ремня.
9. Снимите натяжитель ремня привода навесных агрегатов.

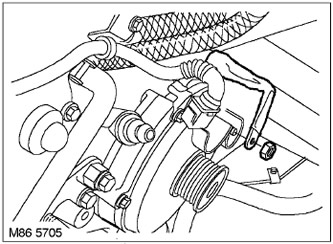

10. Отверните гайку и отсоедините провод аккумуляторной батареи от генератора.
11. Отсоедините провод аккумулятора от нижней крышки привода ГРМ.

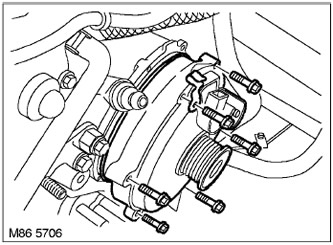

12. Отверните 6 болтов крепления генератора и зажим генераторного жгута.
13. Снимите генератор с нижней крышки привода ГРМ.
14. Утилизируйте кольцевое уплотнение генератора.

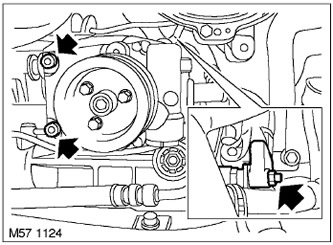

15. Отверните 2 болта и 1 гайку крепления насоса гидроусилителя и отведите насос в сторону.

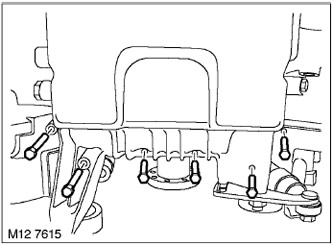

16. Отверните 6 болтов крепления нижней крышки привода ГРМ к верхней части масляного поддона.

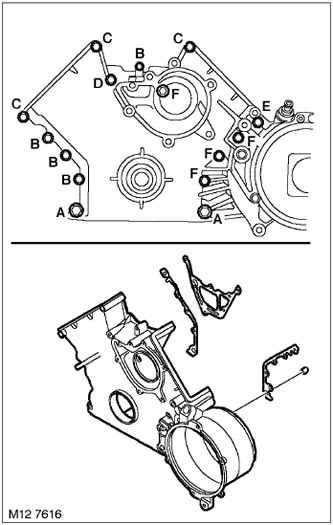

17. Отверните 15 болтов крепления нижней крышки привода ГРМ к блоку цилиндров.
- А = М8 Х 75 мм
- В = М6 Х 40 мм
- В = М6 Х 85 мм
- В = М6 Х 80 мм
- А = М8 Х 90 мм
- В = М6 Х 60 мм
ПРИМЕЧАНИЕ: Заметьте положение всех болтов крепления.
18. Снимите нижнюю переднюю крышку привода механизма газораспределения.
19. Утилизируйте 3 прокладки нижней крышки привода ГРМ.
Сборка
1. Протрите крышку механизма газораспределения и ответную привалочную поверхность, штифты и гнёзда штифтов.

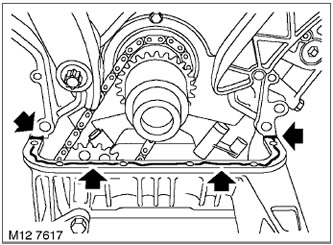

2. Нанесите герметик STC 50550 на места, показанные на рисунке.
3. Установите 3 новые прокладки нижней крышки привода ГРМ.
4. Установите нижнюю переднюю крышку привода механизма газораспределения.
5. Вверните 15 болтов крепления нижней крышки привода ГРМ к блоку цилиндров и предварительно затяните их моментом 5 Н·м.
6. Затяните болты М6 крепления нижней крышки моментом 10 Н·м, а болты М8 - моментом 22 Н·м.
ВНИМАНИЕ: После затяжки всех болтов проверьте момент их затяжки.
7. Вверните 6 болтов крепления нижней крышки привода ГРМ к верхней части масляного поддона и затяните их моментом 12 Н·м.
8. Установите насос гидроусилителя на кронштейн вверните болты крепления и наверните гайку. Затяните болты моментом 10 Н·м, а гайку -моментом 25 Н·м.
9. Протрите сопрягаемые поверхности генератора и крышки привода механизма газораспределения.
10. Смажьте новое уплотнительное кольцо и установите его на генератор.
11. Установите генератор и затяните болты крепления.
12. Закрепите провод аккумулятора на нижней крышке привода ГРМ.
13. Присоедините провод аккумуляторной батареи к генератору и затяните гайку крепления провода моментом 13 Н·м.
14. Установите натяжитель ремня привода вспомогательных агрегатов, вверните болт крепления паразитного ролика и затяните его.
15. Поставьте на паразитный ролик натяжителя пылезащитный колпачок.
16. Вверните 2 болта крепления натяжителя ремня навесных агрегатов к нижней крышке привода ГРМ, но не затягивайте их пока.
17. Установите передний сальник коленчатого вала.
Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Передний сальник коленчатого вала.
18. Установите верхнюю переднюю крышку привода механизма газораспределения на правую головку цилиндров.
Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Верхняя передняя крышка ГРМ правой головки цилиндров.
19. Установите верхнюю переднюю крышку привода механизма газораспределения на левую головку цилиндров.
Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Верхняя передняя крышка ГРМ левой головки цилиндров.
20. Установите насос системы охлаждения.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Прокладка насоса системы охлаждения.
21. Присоедините "отрицательную" клемму аккумуляторной батареи.
