Cutia de siguranțe (în compartimentul motorului) (Discovery 1)

Tabloul de siguranțe se află în compartimentul motorului, în dreapta. Circuitele protejate și amplasarea siguranțelor sunt indicate pe capacul unității. Pentru a accesa siguranțele, trebuie să scoateți capacul de protecție A și să deșurubați șuruburile de montare.

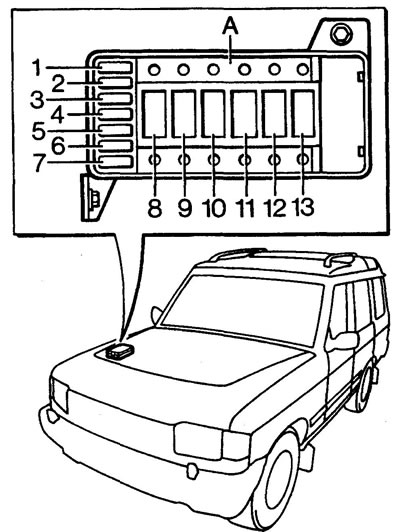

1 - încălzire lunetă, 2 - lumini laterale, 3 - aer condiționat, 4 - claxon și indicatori de oprire de urgență, 5 - supape sistem antiblocare frâne, 6 - pompă de combustibil, 7 - injectoare sistem de alimentare motor, 8 - pompă sistem antiblocare frâne, 9 - sistem de aprindere, 10 - iluminare, 11 - geamuri electrice, închidere centralizată, ventilator spate, 12 - încălzire și aer condiționat, 13 - generator.
