Клапан рециркуляції відпрацьованих газів із теплообмінником (Фрілендер 2)

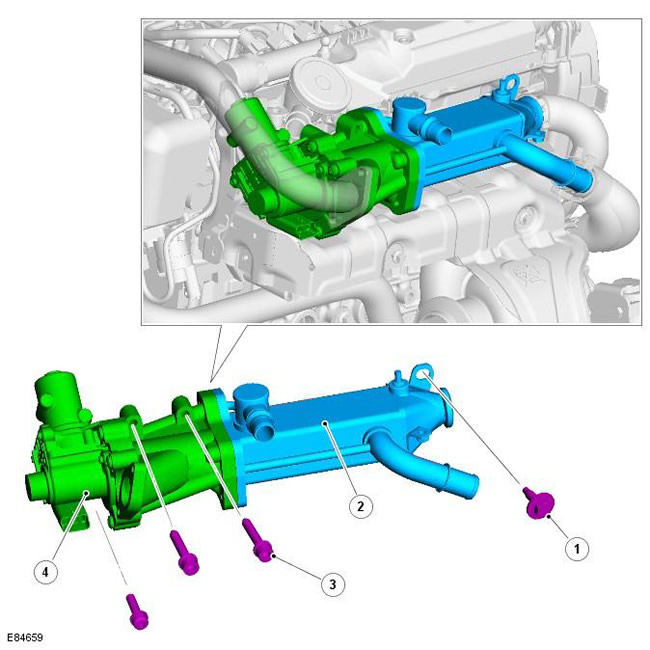

Поз.	№ запасної частини	Найменування
1	-	Кріплення до кришки розподільних валів
2	-	Теплообмінник EGR
3	-	Болт (3 шт.)
4	-	Клапан EGR

Клапан у зборі з теплообмінником EGR розташовуються праворуч головки циліндрів, над випускним колектором, і закріплені чотирма елементами кріплення. Впускний трубопровід з'єднує теплообмінник EGR із випускним колектором. Газоперекачувальна трубка проходить через двигун і з'єднує випуск клапана EGR з корпусом колектора впуску.

Трубопровід на корпусі теплообмінника EGR з'єднується з випускним шлангом обігрівача системи клімат-контролю та забезпечує подачу охолодної рідини в теплообмінник EGR. На випуску теплообмінник EGR з'єднується з колектором рідини, що охолоджує, розташованим на правій стороні двигуна. Колектор охолоджувальної рідини розташовується між модулем керування температурою та задньою секцією корпусу насоса охолоджуючої рідини. За додатковою інформацією зверніться до розділу: Охолодження двигуна (303-03B Охолодження двигуна – 2.2L Duratorq – Td4, Опис та принцип дії).

EGR управляється модулем ECM; він працює, коли двигун знаходиться при нормальній робочій температурі та в умовах руху з постійною швидкістю.



За додатковою інформацією зверніться до розділу: Зниження токсичності вихлопу (303-08B Зниження токсичності вихлопу – 2.2L Duratorq – Td4, Опис та принцип дії).
