Работа противоугонной системы (модели 96) (Дискавери 1)

Постановка автомобиля на охрану по сигналу с дистанционного пульта включает блок запрещения запуска двигателя и индицирует блокировку дверей и включение объемного датчика.

Полное включение системы происходит, если:

• 1. В течение 15 секунд после сигнала установки охраны в салоне не происходит никакого движения (т.е. там никого нет).
• 2. Все двери и капот полностью закрыты.

Если одно из условий не выполняется, защита будет выполняться частично.

Отключение системы происходит только от пульта управления. Открывание двери ключом не отключает системы.

Отключение системы может быть проведено одним из способов:

• 1. Расположите пульт управления как можно ближе к замку зажигания при переводе ключа замка на включение стартера (обычно достаточно стандартного подвеса пульта к ключу замка).
• 2. Нажмите кнопку "UNLOCK" на пульте управления.
• 3. Нажмите кнопку "LOCK" на пульте управления и переведите ключ замка в положение ON.
• 4. Введите код доступа (вставьте ключ ЕКА).

Примечание:

• 1. Любая попытка запуска двигателя с отсоединенным от замка зажигания пультом управления будет неудачна.
• 2. При закрытии дверей ключом не будет задействован объемный датчик.

Звуковой сигнал отключения аккумулятора

Звуковой сигнал срабатывает при срабатывании противоугонной системы для подтверждения начала процедуры проверки системы.



Примечание: при отсоединении будет задействован звуковой сигнал противоугонной системы.

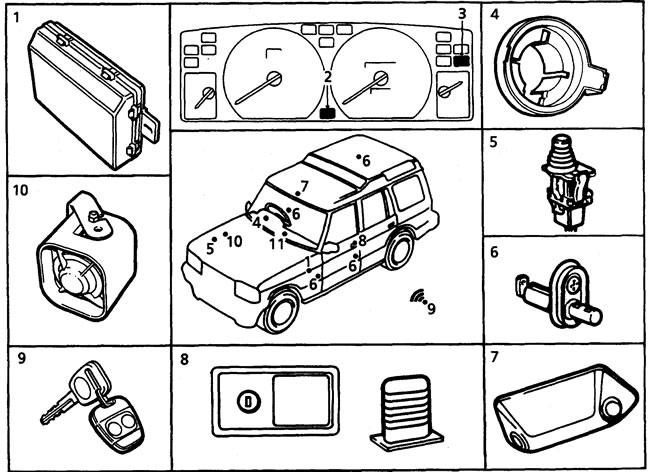

Расположение компонентов противоугонной системы (модели 96)

Индикатор включения блокировки запуска двигателя

Индикатор загорается при снятом с ключа замка зажигания пульте ДУ (или при неисправности последнего) при попытке запуска двигателя.

Индикатор включения противоугонной системы

При полной постановке автомобиля на охрану индикатор будет быстро мигать в течение 10 секунд, затем перейдет на редкие вспышки.



При неполной постановке автомобиля на охрану (только блокировка дверей) в первые 10 секунд индикатор будет быстро мигать с паузами, затем перейдет на редкие вспышки.

Если система не включилась, через 10 секунд после сигнала постановки на охрану индикатор мигать не будет.

Несущая частота радиосигналов

Частота (МГц)	Цвет блок управления/ пульт	Регион
433.92	синий/синий	Европа
315.00	зеленый/ зеленый	Остальной мир

Примечание: для Японии и стран Персидского залива пульт управления может иметь маркировку коричневого цвета.

Катушка отключения противоугонной системы

Катушка принимает сигнал от пульта ДУ и передает сигнал на блок управления для отключения противоугонной системы.

Инерционный выключатель и центральный замок

Срабатывание инерционного выключателя приводит к открытию центрального замка. Через определенный период времени (обычно до 5 минут) связь между этими двумя системами прерывается (только если ключ замка зажигания находится в положении ON).
