Вакуумный усилитель тормозов (Дискавери 3)

Снятие

Все автомобили

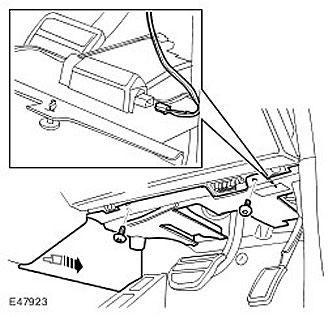

1. Снимите декоративную панель со стороны водителя. Освободите зажим.

• Выверните 2 винта.
• Отсоедините электрический разъем.

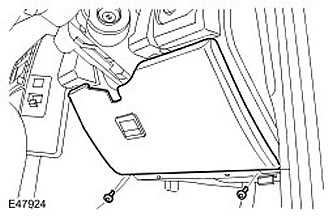

2. Снимите панель доступа к панели приборов. Выверните 2 винта.

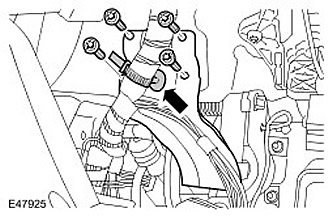

3. Снимите буфер педали тормоза.

• Выверните 4 винта Torx.
• Отсоедините зажим жгута проводов.

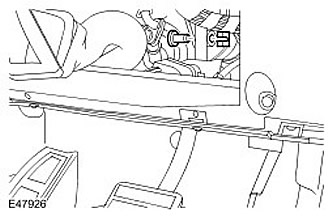

4. Снимите штифт вилки штока усилителя тормозной системы. Снимите зажим.




5. Снимите основание внутренней камеры. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)

6.

ВНИМАНИЕ: Тормозная жидкость при попадании на лакокрасочное покрытие может повредить его. В случае пролива жидкости немедленно удалите ее и промойте это место водой.

Положите гигроскопическую ткань для сбора пролитой жидкости.

7.

ВНИМАНИЕ: Перед отсоединением или снятием любых деталей убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы закрывайте все открытые соединения.

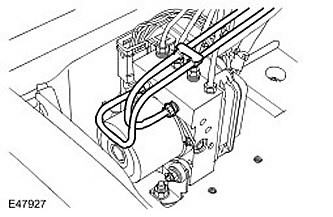

Отсоедините 2 тормозных трубопровода от модуля ABS.



Автомобили с механической коробкой передач

8. Отсоедините трубопровод главного цилиндра сцепления.




Все автомобили

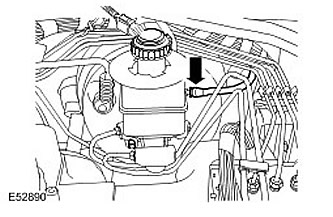

9. Отсоедините 2 тормозных трубопровода от главного цилиндра.



10. Отсоедините электрический разъем переключателя контрольной лампы низкого уровня тормозной жидкости.

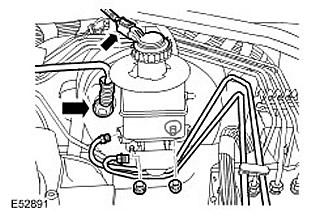

11. Отсоедините вакуумный шланг усилителя тормозной системы от усилителя тормозной системы.

12. Снимите главный тормозной цилиндр. Отверните 2 гайки.

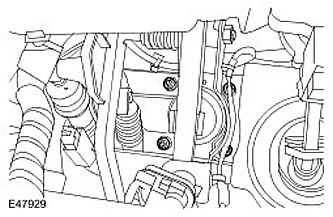

13. Снимите усилитель тормозной системы. Отверните 4 гайки.

Установка

Все автомобили


1. Установите усилитель тормозной системы. Затяните гайки (момент затяжки 23 Нм).

2. Установите главный тормозной цилиндр. Затяните гайки (момент затяжки 26 Нм).

3. Подсоедините вакуумный шланг усилителя тормозной системы.

Автомобили с механической коробкой передач

4. Подсоедините трубопровод главного цилиндра сцепления.

Все автомобили

5. Подсоедините электрический разъем переключателя контрольной лампы низкого уровня тормозной жидкости.

6. Установите тормозные трубопроводы.

• Затяните штуцеры тормозных трубопроводов M12 (момент затяжки 16 Нм).
• Затяните штуцеры тормозных трубопроводов M14 (момент затяжки 18 Нм).

7. Установите основание внутренней камеры. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)

8. Установите штифт вилки штока усилителя тормозной системы. Установите новый зажим.

9. Установите буфер педали тормоза.

• Затяните болты с моментом 10 Нм.
• Закрепите зажим жгута проводов.

10. Установите панель доступа к панели приборов. Затяните 2 винта.

11. Выпустите воздух из тормозной системы с помощью T4. Для получения дополнительной информации обратитесь к Удаление воздуха из системы тормозов под давлением (70.25.02)

12. Установите декоративную панель.

• Подсоедините электрический разъем.
• Закрепите зажим.
• Затяните винты.

Автомобили с механической коробкой передач

13. Удалите воздух из системы сцепления. Для получения дополнительной информации обратитесь к Удаление воздуха из системы сцепления
