Zamek i klamki tylnych drzwi (Discovery 1)

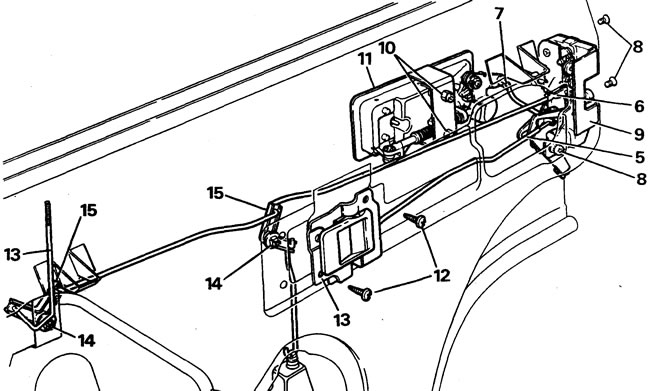

1. Zamknij całkowicie szybę okna.

2. Odłącz akumulator.

3. Zdejmij panel wykończeniowy drzwi.

4. Zdejmij plastikową uszczelkę otworu drzwiowego.

5. Wyciągnij wewnętrzny drążek sterujący z zamka.

Artykuł jest oparty na danych ze strony internetowej www.LRman.ru

6. Zdejmij pierścień zabezpieczający i odłącz wewnętrzny pręt klamki blokującej.

7. Wyciągnij zewnętrzny drążek sterujący z zamka.

8. Odkręć dwie śruby mocujące zamek do końca drzwi i jedną śrubę mocującą go do wewnętrznego panelu drzwi.

9. Wyjmij zamek przez górne tylne wycięcie w panelu drzwi.

Uwaga: Dalsze operacje wykonuje się w razie potrzeby.

10. Odkręć dwie nakrętki, zdejmij podkładki i wsporniki mocujące zewnętrzną klamkę drzwi (dostęp przez górne tylne wycięcie w panelu drzwi).

11. Ostrożnie zdejmij klamkę z zewnętrznego panelu drzwi.

12. Odkręć dwie śruby mocujące klamkę wewnętrzną do panelu wewnętrznego, wyjmij klamkę wraz z prętem pośrednim.

13. Odłącz pręt przycisku blokady, wyjmij pręt i przycisk.

14. Małym śrubokrętem (średnica ≈ 3 mm) naciśnij plastikowe zatrzaski osi uchwytu blokującego (dostęp przez kwadratowe otwory w panelu drzwi).

15. Zdejmij wspornik z panelu i odłącz od niego wszystkie pręty.
