Zamek i klamki tylnych drzwi (Discovery 1)

Wyjmowanie

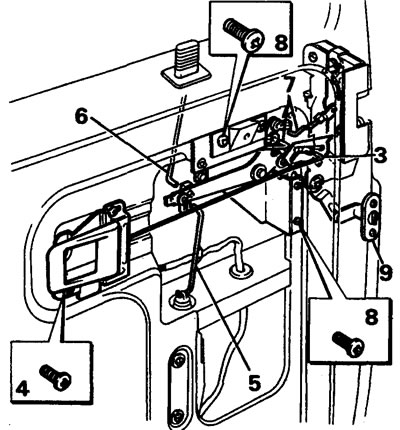

1. Odłącz akumulator.

2. Zdejmij klamkę drzwi, panel wykończeniowy i plastikową uszczelkę drzwi.

3. Odłączyć wewnętrzny pręt klamki od zamka.

4. Odkręć 2 śruby mocujące wewnętrzną klamkę i wyjmij klamkę razem z prętem.

Uwaga: Na mechanizmie zamka zamontowano dwie identyczne dźwignie w kształcie litery Y. Dźwignia wewnętrzna znajduje się najbliżej wewnętrznego panelu drzwi.

5. Odłączyć drążek napędowy zamka centralnego od napędu i wewnętrznej dźwigni w kształcie litery Y (jeśli zainstalowany).



6. Odłączyć pręt przycisku blokady drzwi od wewnętrznej dźwigni w kształcie litery Y.

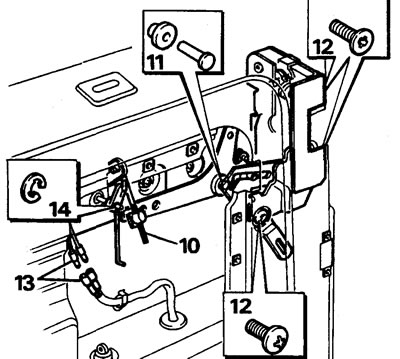

7. Odłączyć pręty sterujące i blokujące od górnej zewnętrznej dźwigni w kształcie litery Y.

[Artykuł został skopiowany z tego zasobu: www.LRman.ru]

8. Odkręć śruby mocujące wspornik mechanizmu blokującego i klamkę drzwi, a następnie zdejmij wspornik.

9. Odkręć 2 śruby mocujące napęd zabezpieczenia otwarcia drzwi ("zabezpieczenia dziecka") i wyjmij napęd.



10. Odłączyć pręt blokujący od zewnętrznej dźwigni w kształcie litery Y.



11. Zdejmij zewnętrzną oś ramienia Y.

12. Odkręć 3 śruby mocujące zamek, zdejmij zamek i dźwignię w kształcie litery Y.

13. Odłącz przewody oświetlenia tablicy rejestracyjnej od wiązki przewodów.

14. Zdejmij pierścień zabezpieczający z osi dźwigni cylindra blokady, wyjmij osie dźwigni i pręt blokady.

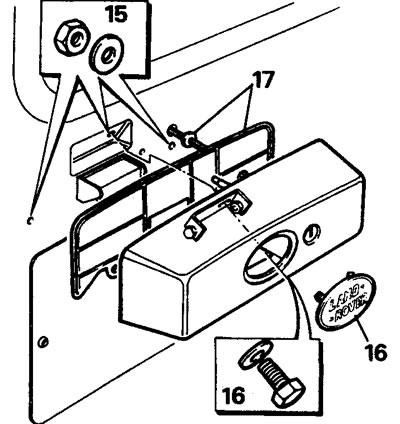

15. Od wewnętrznej strony drzwi odkręć dwie nakrętki mocujące cylinder zamka i obudowę lampki oświetlenia tablicy rejestracyjnej.

16. Zdejmij osłonę logo i przez otwarty otwór odkręć jedną śrubę mocującą obudowę lampy.

17. Częściowo zdejmij obudowę i jej uszczelki gumowe, zdejmij gumową zatyczkę wiązki przewodów, wyciągnij przewody lampki tablicy rejestracyjnej, zdejmij zespół obudowy lampy.

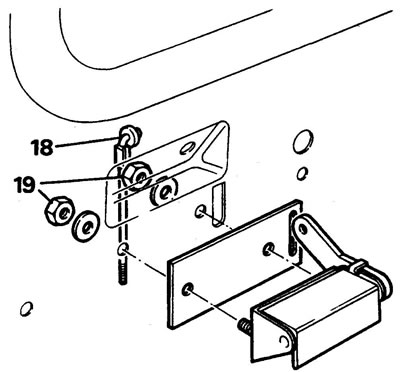

18. Odłączyć pręt od zewnętrznej dźwigni blokady.

19. Odkręć 2 nakrętki mocujące zewnętrzną klamkę, zdejmij klamkę i uszczelkę.

Obudowa cylindra zamka i lampy tablicy rejestracyjnej

Demontaż

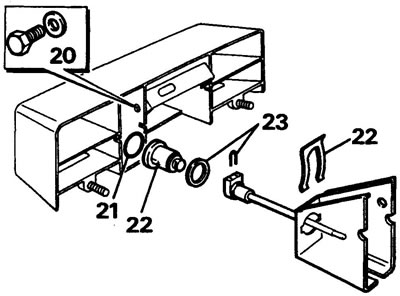

20. Odkręć śrubę mocującą cylinder zamka do obudowy lampy, wyjmij cylinder i jego uchwyt.

21. Wyjąć pierścień uszczelniający (z obudowy).



22. Zdejmij pierścień ustalający mocujący cylinder zamka do wspornika, wyjmij cylinder wraz z zespołem dźwigni.

23. Zdejmij uchwyt dźwigni w kształcie litery U, dźwignię i uszczelki.

24. Wyjmij żarówki oświetlenia tablicy rejestracyjnej, przewody i uchwyt mocujący obudowę. Zamontuj wszystkie części w nowej obudowie.

25. Montaż i instalację wykonuje się w odwrotnej kolejności.
