Демонтажа
1. Подигните предњи део аутомобила.
УПОЗОРЕЊЕ: Немојте радити испод возила које је подигнуто само на дизалицу или лифт. Увек инсталирајте сигурносне реквизите.
2. Скините точак.
3. Одврните матицу причвршћивања промаје сензора висине пружања тела на доњу ручицу и одвојите промају.
4. Олабавите вијак који причвршћује доњи крак за подрам тако што ћете га окренути за четвртину окрета.
5. Окрените матицу за причвршћивање сферног носача на доњу полугу.

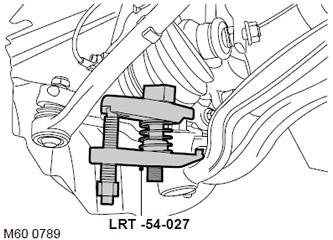

6. Користећи алат ЛРТ-54-027, ослободите куглични зглоб доње руке и одвојите доњу руку од главчине.
ОПРЕЗ: Проверите да пртљажник кугличног зглоба није оштећен. Оштећена пртљажник ће довести до квара шарке.

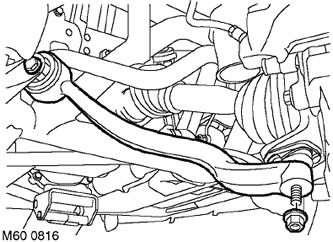

7. Олабавите завртањ вучне шипке на подоквиру тако што ћете га извући за четвртину окрета.
8. Одврните матицу причвршћивања попречне управљачке осовине на сферни носач.

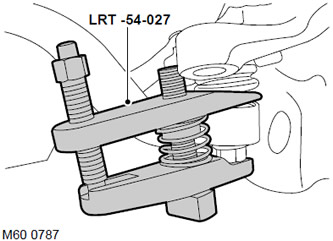

9. Помоћу алата ЛРТ-54-027 одвојите вучну шипку од кугличног зглоба.
10. Одврните завртањ за причвршћивање попречног пресека газе управљача на носила. Одбаците вијак.
11. Уклоните спону.
Скупштина
1. Очистите конусне површине кугличне осовинице и зглоба зглоба од прљавштине.
2. Инсталирајте вучну шипку и уградите нови вијак без потпуног затезања.
УПОЗОРЕЊЕ: Матице и вијци морају бити затегнути након што се возило монтира на точкове.
3. Спојите вучну шипку на куглични зглоб и затегните матицу обртним моментом од 80 Нм (59 лб фт).
ОПРЕЗ: Проверите да пртљажник кугличног зглоба није оштећен. Оштећена пртљажник ће довести до квара шарке.
4. Спојите куглични зглоб доњег крака са главчином и затегните матицу обртним моментом од 80 Нм (59 лб фт).
5. Замените завртањ доњег крака на подраму, али га још увек не притегните до краја.
6. Замените точкове и затегните навртке на 140 Нм (103 лб фт).
7. Уклоните подупираче и спустите аутомобил.
8. Затегните завртањ који учвршћује доњу руку за подрам са обртним моментом од 165 Нм (121 лб фт) и окрените га за 90°.
9. Затегните завртањ англијске шипке за подрам са обртним моментом од 165 Нм (121 лб фт) и окрените га за 90°.
10. Проверите углове уградње предњих точкова.
