Монтаж на регулатора на налягането (Range Rover 3)

Съдържание: Демонтаж ⇩ Сглобяване ⇩

Не изпускайте въздух от системата за въздушно окачване, докато автомобилът не бъде повдигнат.

Когато разкачвате фитинг на Voss от който и да е компонент на пневматичното окачване, не го отстранявайте от разкачвания въздушен маркуч.

Не отстранявайте фитинга от маркуча за въздух. При отстраняване на фитинга от маркуча има голяма вероятност от драскотини по него, което впоследствие може да доведе до изтичане на въздух от системата.

Демонтаж

1. Повдигнете предната част на колата и монтирайте стойка.

ПРЕДУПРЕЖДЕНИЕ: Не работете под превозно средство, което е повдигнато само на крик или повдигач. Винаги инсталирайте предпазни опори.

2. Обезвъздушете системата на въздушното окачване.

ПРЕДНО ОКАЧВАНЕ, РЕГУЛИРАНЕ, Система за въздушно окачване - изпускане на въздух и пълнене на системата с въздух.

3. Развийте 2-те гайки, закрепващи защитния панел. Отстранете защитния панел.

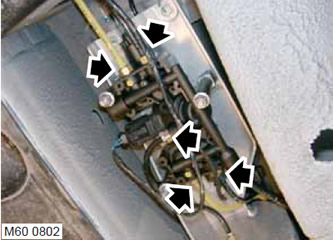

4. Изключете маркуча за въздух от приемника.

ВНИМАНИЕ: Преди да разкачите или отстраните компонентите, се уверете, че повърхностите в близост до връзките са чисти от мръсотия. Поставете тапи в отворите и фитингите, за да предпазите системата от замърсяване.

5. Откачете 4-те маркуча от регулатора на налягането, като предварително сте отбелязали точното им местоположение.

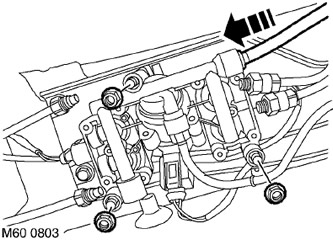

6. Развийте 3-те гайки, закрепващи регулатора на налягането.

7. Разкачете регулатора на налягането. За да направите това, натиснете заключващия пръстен и изключете маркуча за подаване на въздух, идващ от компресора.

8. Разкачете 3-те многощифтови електрически съединителя и отстранете регулатора на налягането.

ЗАБЕЛЕЖКА: Не извършвайте по-нататъшно разглобяване, ако компонент се отстранява само за улеснен достъп.

9. Отстранете маркуча от регулатора на налягането.

Сглобяване

1. Ако се монтира нов регулатор на налягането, отстранете фитинга тип Voss от него.

2. Свържете маркуча към регулатора на налягането, но все още не затягайте напълно връзката.

ВНИМАНИЕ: Почистете връзката на маркуча за въздух.

3. Поставете регулатора на налягането на мястото му за монтаж, свържете многощифтовия електрически конектор и маркуча за подаване на въздух, идващ от компресора.

4. Монтирайте регулатора на налягането и затегнете гайките, които го закрепват.

5. Свържете маркучите към регулатора на налягането и затегнете връзките им до 3,5 N·m (2,6 lb·ft).

6. Свържете маркуча към приемника и затегнете двете връзки до 3,5 N·m (2,6 lb·ft).

7. Поставете защитния панел и го закрепете с гайки.

8. Доведете налягането в системата на въздушното окачване до номиналната стойност.
