Нагнетательная магистраль от насоса к рулевому механизму (Дискавери 3)

Снятие

1. Приподнимите и подоприте автомобиль.

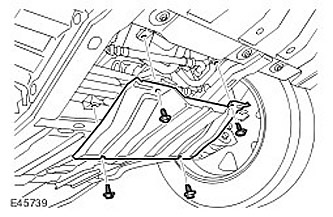

2. Снимите брызговик правого переднего крыла. Снимите 4 зажима.



3. Снимите брызговик левого переднего крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

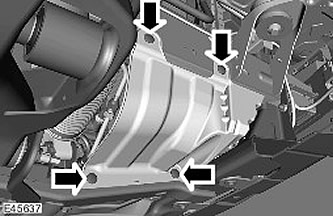

4. Снимите панель радиатора. Выверните 4 болта.



5.

ВНИМАНИЕ: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.

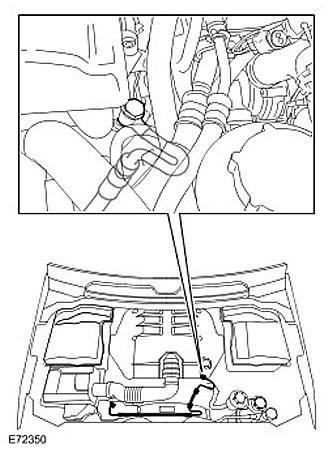

Отсоедините магистраль высокого давления от насоса усилителя рулевого управления.

• Ослабьте и снимите магистраль насоса усилителя рулевого управления.
• Дайте жидкости стечь в емкость.
• Снимите и отбракуйте 2 уплотнительные шайбы.

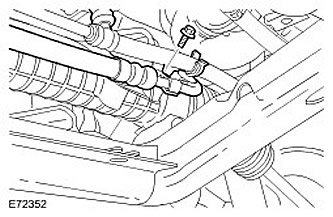

6. Ослабьте опорный кронштейн магистрали усилителя рулевого управления.

• Отверните гайку.
• Освободите шланг.

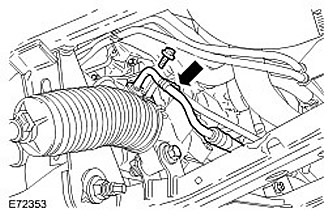

7. Отсоедините магистраль высокого давления от рулевого механизма с усилителем.

• Выверните болт.
• Освободите магистраль рулевого механизма с усилителем.
• Снимите уплотнительное кольцо и отбракуйте его.

8. Снимите магистраль высокого давления рулевого механизма.

Установка

1. Установите магистраль высокого давления рулевого механизма.

2. Подсоедините магистраль высокого давления к механизму рулевого управления с усилителем.

• Установите уплотнительное кольцо.
• Закрепите магистраль высокого давления рулевого механизма с усилителем.
• Затяните болт с моментом 25 Нм.

3. Установите опорный кронштейн магистрали усилителя рулевого управления.

• Затяните гайку (момент затяжки 10 Нм).
• Закрепите шланг зажимом.

4.

ВНИМАНИЕ: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.

[Первоисточник статьи – веб-сайт www.LRman.ru]

Подсоедините магистраль высокого давления к насосу усилителя рулевого управления.

• Установите новые уплотнительные шайбы.
• Подсоедините магистраль высокого давления насоса усилителя рулевого управления.

5. Установите панель радиатора. Затяните болты с моментом 10 Нм.

6. Установите брызговик левого переднего крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

7. Установите брызговик правого переднего крыла. Закрепите зажимы.

8. Залейте рабочую жидкость в систему усилителя рулевого управления и удалите из системы воздух. Для получения дополнительной информации обратитесь к Заполнение системы усилителя рулевого управления и удаление из нее воздуха.
