Рулевой механизм - 2.7L Diesel (Дискавери 3)


  • Главная
  • Discovery
  • Дискавери 3
  • Шасси
  • Рулевое управление
  • Рулевой механизм - 2.7L Diesel

        0

Снятие


1.
ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно ставьте под автомобиль надежные опоры.


Поднимите и подоприте автомобиль.

2.
ПРИМЕЧАНИЕ: Приведите рулевое управление в положение, соответствующее прямолинейному движению.


Отсоедините карданный шарнир от рулевого механизма. Выверните болт и отбракуйте его.



3. Снимите левый и правый передние брызговики. Снимите 8 зажимов.



4.
ПРИМЕЧАНИЕ: Показана левая сторона, для правой стороны аналогично.

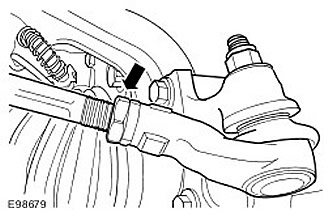

Отпустите шаровые шарниры на наконечниках обеих рулевых тяг.
  • Отпустите контргайку.
  • Отсоедините обе рулевые тяги от наконечников, отметьте количество оборотов для установки.

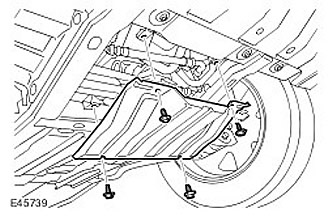

5. Снимите панель доступа к радиатору. Выверните четыре болта.

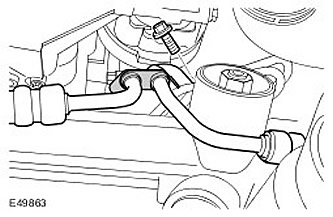

6. Отпустите опорный кронштейн магистрали усилителя рулевого управления. Выверните болт.



7.
ВНИМАНИЕ: Перед отсоединением или снятием элементов очистите зону вокруг контактных поверхностей и соединений. Заглушите открытые соединения для предотвращения загрязнения.


ПРИМЕЧАНИЕ: В ходе данной операции неизбежно выльется некоторое количество жидкости.

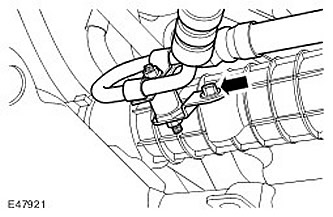

Отсоедините магистрали усилителя рулевого управления.
  • Подставьте емкость для сбора вытекающей жидкости.
  • Снимите хомут.
  • Выверните болт и отбракуйте его.
  • Отбракуйте уплотнительные кольца.

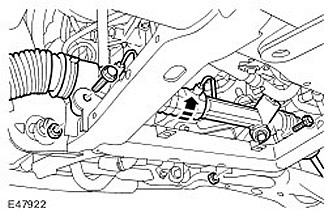

8. Снимите рулевой механизм. Отверните два болта и отбракуйте гайки.




Установка


1. Установите рулевой механизм.
  • Очистите сопрягаемые поверхности элементов.
  • Используйте новые гайки и затяните гайки и болты усилием 175 Нм.

2. Установите магистрали усилителя рулевого управления.
  • Очистите сопрягаемые поверхности элементов.
  • Установите новые уплотнительные кольца.
  • Установите хомут.
  • Затяните новый болт усилием 25 Нм.

3. Закрепите опорный кронштейн магистрали усилителя рулевого управления. Вверните болт.

4. Присоедините карданный шарнир к рулевому механизму. Вверните новый самостопорящийся болт и затяните усилием 25 Нм.

5. Установите панель доступа к радиатору. Затяните болты усилием 10 Нм.

6. Установите брызговики. Установите зажимы.

7. Подсоедините шаровые шарниры наконечников рулевых тяг.
  • Подсоедините обе рулевые тяги согласно ранее отмеченному положению.
  • Затяните контргайку на рулевой тяге.

8. Долейте рабочую жидкость в систему усилителя рулевого управления и удалите воздух из системы. Для получения дополнительной информации обратитесь к Заполнение системы усилителя рулевого управления и удаление из нее воздуха.

9. Отрегулируйте углы установки передних колес.
