Рулевой механизм - 4.0L (Дискавери 3)

Снятие

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Приподнимите и подоприте автомобиль.

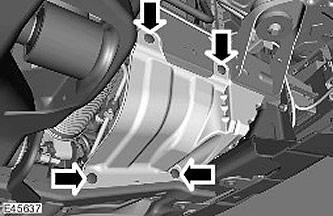

2. Снимите панель радиатора. Выверните 4 болта.

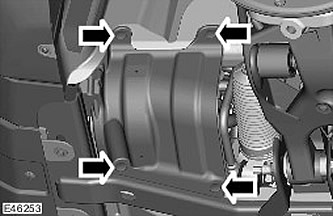

3. Снимите брызговик правого переднего крыла. Снимите 4 зажима.



4. Снимите брызговик левого переднего крыла. Снимите 4 зажима.



5.

ПРИМЕЧАНИЕ: Убедитесь, что система рулевого управления установлена строго прямо.

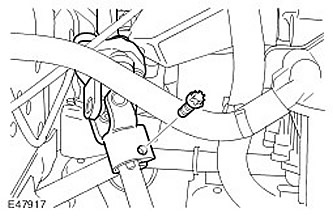

Отсоедините карданный шарнир от рулевого механизма. Выверните болт и отбракуйте его.



6.

ПРИМЕЧАНИЕ: Показана левая сторона, для правой стороны аналогично.

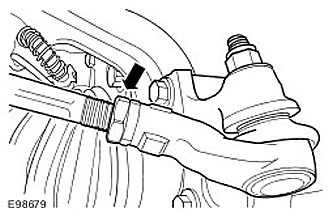

Отсоедините оба шаровых шарнира наконечников рулевых тяг.

• Отпустите контр гайку.
• Отсоедините обе рулевые тяги от наконечников, отметьте количество оборотов для установки.

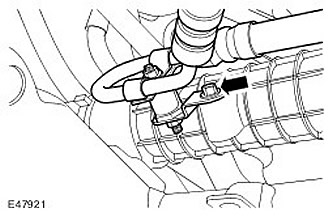

7. Отсоедините магистрали высоко го давления от механизма усилителя рулевого управления.

• Выверните болт.
• Положите гигроскопическую ткань для впитывания пролитой жидкости.
• Снимите и отбракуйте уплотнительные кольца.

8. Снимите магистраль высокого давления рулевого механизма. Выверните болт.

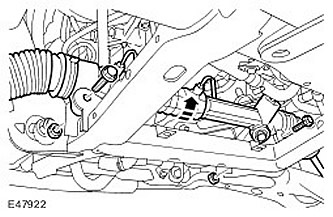

9. Снимите рулевой механизм.

• Выверните 2 болта и отбракуйте корончатые гайки.
• С посторонней помощью осторожно поверните и снимите рулевой механизм.

Установка

1. С посторонней помощью установите рулевой механизм.

• Очистите контактные поверхности деталей.
• Затяните болты (момент затяжки 175 Нм).

2.

ПРИМЕЧАНИЕ: Не вворачивайте болт опорно го кронштейна, пока не будут затянуты соединения рулевого механизма.

Установите магистраль высокого давления рулевого механизма.

3.

ПРИМЕЧАНИЕ: Смажьте уплотнения чистой рабочей жидкостью усилителя рулевого управления.

Присоедините магистрали высоко го давления рулевого механизма.

• Очистите контактные поверхности деталей.
• Установите новые уплотнительные кольца.

4. Установите опорный кронштейн магистрали усилителя рулевого управления. Затяните болт с моментом 10 Нм.


5. Присоедините шаровые шарниры наконечников рулевых тяг.

• Подсоедините обе рулевые тяги со гласно ранее отмеченному положению.
• Затяните контр гайку на рулевой тяге.

6. Присоедините карданный шарнир к рулевому механизму. Вверните новый самостопорящийся болт и затяните усилием 25 Нм.

7. Установите панель радиатора. Вверните 4 болта и затяните их с моментом 10 Нм.

8. Установите брызговик левого переднего крыла.

9. Установите брызговик правого переднего крыла.

10. Залейте рабочую жидкость в систему усилителя рулевого управления и удалите из системы воздух. Для получения дополнительной информации обратитесь к Заполнение системы усилителя рулевого управления и удаление из нее воздуха.

11. Отрегулируйте углы установки передних колес.
