Датчик угла поворота рулевого колеса (Дискавери 3)

Снятие

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

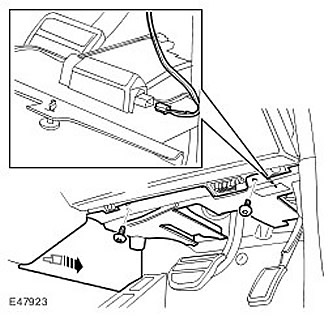

2. Снимите облицовочную панель с водительской стороны.

• Освободите зажим.
• Выверните два винта.
• Рассоедините электрический разъем.

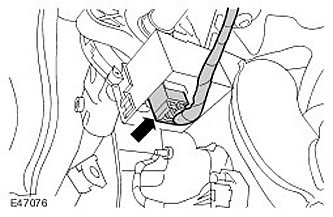

3. Расстыкуйте электрический разъем датчика поворота рулевого колеса.

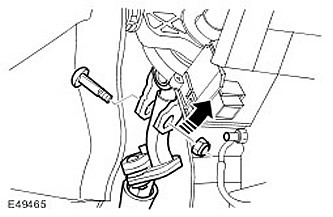

4. Отсоедините промежуточный вал рулевой колонки от рулевой колонки.

• Запомните положение, в котором была установлена деталь.
• Выверните специальный болт и отбракуйте гайку.

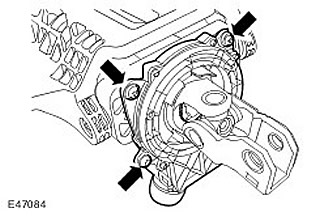

5. Снимите датчик поворота рулевого колеса. Выверните 3 винта с головкой Torx.

Установка

1. Установите датчик поворота рулевого колеса. Заверните винты с головкой Torx (момент затяжки 3 Нм).

2. Присоедините промежуточный вал рулевой колонки. Вставьте специальный болт и наверните гайку (момент затяжки 22 Нм).

3. Состыкуйте электрический разъем датчика поворота рулевого колеса.

4. Установите облицовочную панель.

• Состыкуйте электрический разъем.
• Зафиксируйте зажим.
• Затяните винты.

5. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.

6. При помощи Т4 выполните инициализацию нового датчика поворота рулевого колеса.
