Охладитель рабочей жидкости усилителя руля - 4.0L/4.4L (Дискавери 3)

Специальный инструмент

Устройство для расцепления пружинных замков 310-044

Снятие

1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация

2. Снимите переднюю решетку радиатора. Для получения дополнительной информации обратитесь к Решетка радиатора (76.55.03)

3. Снимите расширительный бачок охлаждающей жидкости.

4. Откачайте жидкость из бачка усилителя рулевого управления.

5.

ВНИМАНИЕ: Прежде чем приступить к отсоединению или демонтажу деталей, убедитесь, что вокруг контактных поверхностей чисто и сухо. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

ПРИМЕЧАНИЕ: В ходе данной операции неизбежно прольется некоторое количество жидкости.

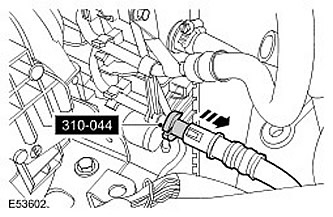

При помощи специального инструмента отсоедините шланг теплообменника. Положите гигроскопическую ткань для впитывания пролитой жидкости.

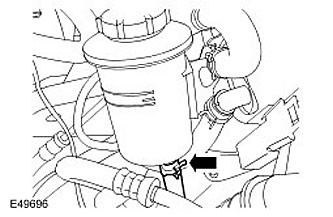

6. Отсоедините возвратный шланг бачка усилителя рулевого управления.

• Положите гигроскопическую ткань для впитывания пролитой жидкости.
• Отпустите зажим.

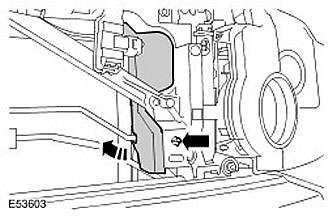

7. Отпустите нижний зажим левого воздушного дефлектора радиатора, отодвиньте дефлектор в сторону.

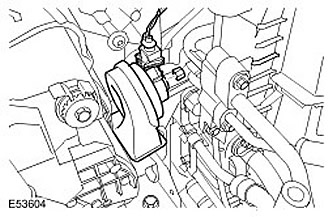

8. Для улучшения доступа отодвиньте в сторону левый звуковой сигнал. Отверните гайку.

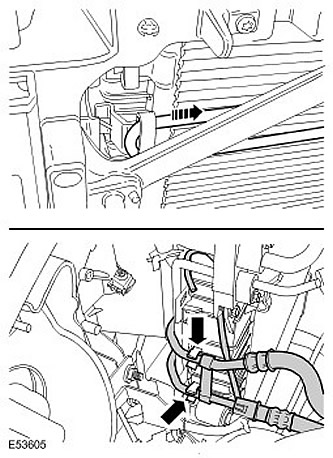

9. Снимите разделительный зажим трубки охладителя.


10.

ПРИМЕЧАНИЕ: Будьте аккуратны, чтобы при снятии и установке не повредить элементы охладителя.

Снимите охладитель рабочей жидкости усилителя рулевого управления. Отпустите 3 зажима.

Установка

1. Установите охладитель усилителя рулевого управления. Установите и закрепите зажимами.

2. Установите разделительный зажим трубки охладителя.

3. Установите звуковой сигнал в сборе. Затяните гайку (момент затяжки 10 Нм).

4. Установите дефлектор радиатора. Закрепите зажимом.

5. Установите магистраль рабочей жидкости усилителя рулевого управления и шланг.

• Очистите контактные поверхности деталей.
• Закрепите шланг зажимом.

6. Установите расширительный бачок охлаждающей жидкости.

7. Установите решетку радиатора. Для получения дополнительной информации обратитесь к Решетка радиатора (76.55.03)

8. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.

9. Заправьте рабочей жидкостью систему усилителя рулевого управления и удалите из системы воздух. Для получения дополнительной информации обратитесь к Заполнение системы усилителя рулевого управления и удаление из нее воздуха.
