Evaporator și supapă de expansiune (Discovery 1)

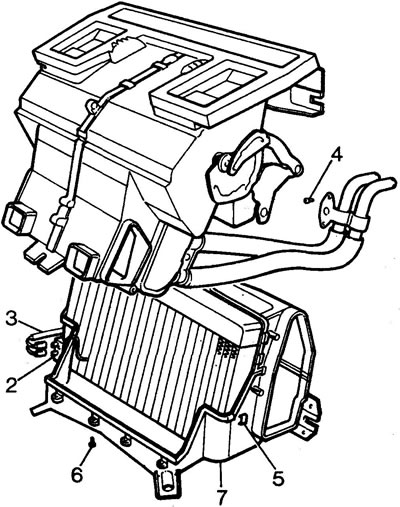

1. Scoateți încălzitorul.

2. Deconectați cele două fire de la termostat.

3. Fixați firele în lateral.

4. Deșurubați cele 2 șuruburi care fixează suportul tubului de încălzire și fixați-le în lateral.

5. Deconectați cele 10 cleme care fixează părțile superioare și inferioare ale carcasei încălzitorului.

6. Deșurubați cele 5 șuruburi care fixează partea superioară a încălzitorului.

7. Scoateți partea inferioară a încălzitorului și evaporatorul aparatului de aer condiționat.

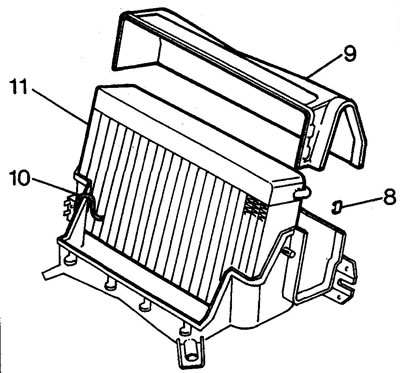

8. Deconectați cele 4 cleme care fixează capacul superior al evaporatorului.

9. Scoateți capacul superior.



(Sursa originală a articolului este site-ul web: LRman.ru)

10. Scoateți senzorul (element sensibil) termostat.

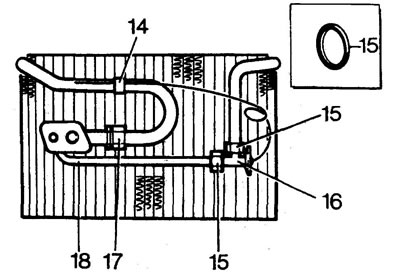

11. Scoateți evaporatorul din carcasă.



12. Îndepărtați garnitura de etanșare a carcasei.

Supapă de expansiune

13. Scoateți izolatorii de la conexiunile evaporatorului și ale supapei de expansiune.

14. Scoateți clema care fixează elementul senzor al supapei de expansiune.

15. Deșurubați cele două tuburi de la supapă și aruncați inelele de etanșare.

Atenție: Sprijiniți niplul valvei cu o a doua cheie și astupați găurile deschise.

16. Scoateți supapa de expansiune.

17. Deșurubați piulița de fixare a tubului supapei de expansiune.



18. Scoateți tubul supapei de expansiune.

19. Instalarea se efectuează în ordine inversă.
