Răcitor lichid de lucru TD6 (Range Rover 3)

Înainte de a deconecta bateria, asigurați-vă că sunt îndeplinite toate cerințele și condițiile cuprinse în secțiunea privind deconectarea bateriei.

INFORMAȚII GENERALE, Precauții la lucrul cu echipamente electrice.

Demontarea

1. Deconectați borna negativă de la baterie.

2. Scoateți garnitura radiatorului din față.

PIESE EXTERIOARE, LUCRARI REPARATII, Grila radiator.

3. Scoateți cuplajul vâscos al ventilatorului.

SISTEM DE RĂCIRE: Td6, LUCRĂRI DE REPARAȚIE, Ambreiaj ventilator vâscos.

4. Scoateți cele 2 șuruburi care fixează conducta de aer al răcitorului de combustibil pe panoul de blocare a capotei.

5. Scoateți cele 2 șuruburi care fixează conducta de aer pe răcitorul de combustibil.

6. Scoateți ansamblul conductei de aer din vehicul.

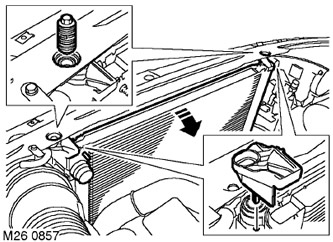

7. Scoateți cele 2 șuruburi care fixează radiatorul de panoul de blocare a capotei.



8. Înclinați ansamblul radiatorului înapoi, slăbiți și îndepărtați clemele care fixează radiatorul.

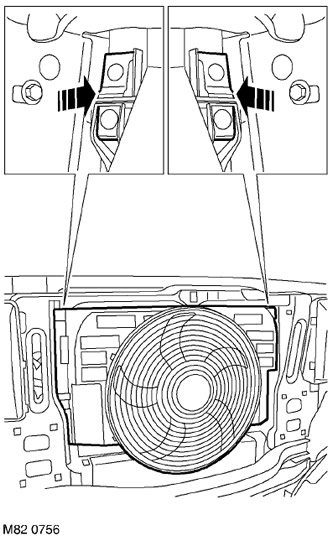

9. Eliberați elementele de fixare care fixează carcasa ventilatorului condensatorului de ansamblul radiatorului și ridicați carcasa din elemente de fixare.

10. Instalați un recipient pentru a colecta lichidul de lucru care se scurge.

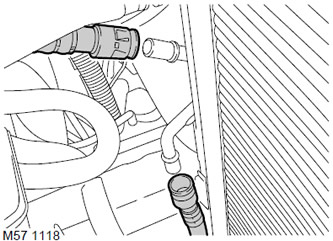

11. Slăbiți elementele de fixare și deconectați conducta servodirecției de la răcitorul de lichid de lucru.

AVERTISMENT: Înainte de a deconecta sau de a îndepărta componentele de direcție, asigurați-vă că suprafețele adiacente conexiunilor sunt fără murdărie. Instalați dopuri în deschiderile fitingurilor și conductelor pentru a proteja sistemul de murdărie.

12. Înclinați ansamblul radiatorului înapoi, eliberați clemele care fixează răcitorul și scoateți-l.

Asamblare

1. Ștergeți punctele de conectare dintre conducta servodirecției și răcitor.

2. Instalați și fixați răcitorul lichidului de servodirecție.

3. Instalaţi şi fixaţi ansamblul carcasei ventilatorului condensatorului.

4. Mutați radiatorul în poziția de montare, instalați și fixați clemele.

(Publicația a fost copiată de pe o resursă web: www.LRman.ru)

5. Asigurați ansamblul radiatorului conectându-l la panoul de blocare a capotei.

6. Conectați furtunurile servodirecției la răcitorul lichidului servodirecției și fixați-le.

7. Instalați ansamblul conductei de aer și șuruburile care fixează conducta de răcitorul de combustibil.

8. Atașați capătul conductei de aer la panoul de blocare a capotei și strângeți șuruburile de fixare la un cuplu de 3 Nm.

9. Instalaţi cuplajul vâscos al ventilatorului.

SISTEM DE RĂCIRE: Td6, LUCRĂRI DE REPARAȚIE, Ambreiaj ventilator vâscos.

10. Reinstalați ornamentul radiatorului față.

PIESE EXTERIOARE, LUCRARI REPARATII, Grila radiator.

11. Conectați borna negativă la baterie.

12. Adăugați lichid hidraulic în rezervorul servodirecției și îndepărtați aerul din sistem.

DIRECȚIE, AJUSTĂRI, Servodirecție (PAS) - sângerare.
