Напомена: Пре подешавања сајле помоћу дијагностичке опреме, уверите се да су сензор положаја гаса и корачни мотор синхронизовани. Проверите да ли је кабл правилно усмерен.
1. Укључите паљење и након 5 секунди га искључите да бисте поставили корачни мотор у почетни положај.
2. Отпустите навртке јединице за подешавање сајле.
3. Док држите брегасту полугу гаса у затвореном положају, зауставите окретањем навртке за подешавање, подесите размак од 2 мм између навртке и носача.
4. Затегните контранавртку док не додирне носач.
5. Користите два кључа да затегнете обе навртке.
6. Притисните папучицу гаса и уверите се да је гас потпуно отворен.
Локација системских компоненти

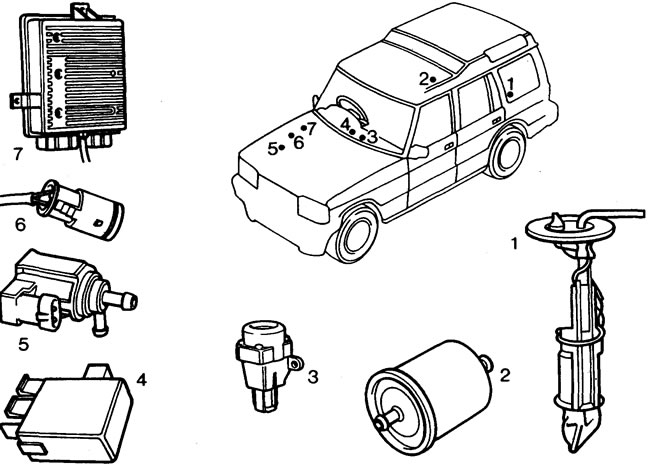

1 - пумпа за гориво у резервоару, 2 - филтер за гориво на десној страни рама изнад задњег точка, 3 - инерцијални прекидач на прегради моторног простора, 4 - кутија релеја испод хаубе, 5 - вентил канистера са испарењима горива, 6 - дијагностички конектор на десном блатобрану, 7 - управљачка јединица мотора на десном блатобрану.

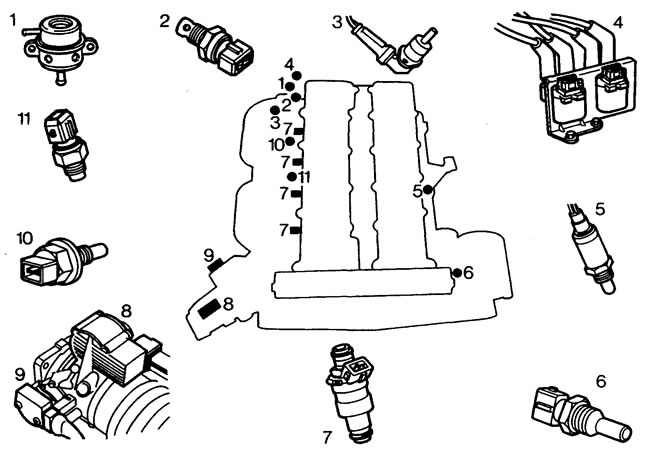

1 - Регулатор притиска горива иза мотора, 2 - Сензор температуре ваздуха на усисној грани, 3 - Сензор положаја радилице на кућишту замајца испод стартера, 4 - Калеми иза мотора, 5 - Сензор кисеоника на издувном колектору, 6 - Сензор температуре расхладне течности на цеви за сакупљање воде, 7 - Инјектори, 8 - Степер мотор (регулација празног хода), 9 - Сензор положаја гаса, 10 - Сензор температуре горива на шини горива, 11 - Сензор детонације на блоку мотора.
