Popravak
Napomena: popravak mehanizma nije dozvoljen tijekom jamstvenog roka. Sastavljanje i rastavljanje mehanizma mora se provoditi u apsolutnoj čistoći.
1. Izvadite upravljački mehanizam iz vozila.
2. Ispustite radnu tekućinu iz mehanizma:
- a) odvrnite čep i vijak za ispuštanje.
- b) okrenite osovinu u oba smjera, ispustite tekućinu.

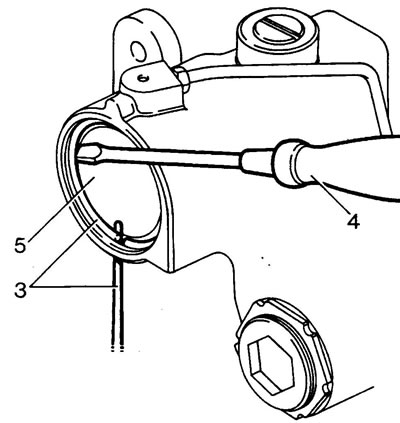

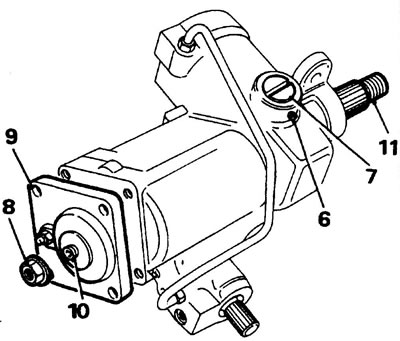

3. Okrenite prsten za zadržavanje tako da jedan kraj strši 12 mm izvan pristupnog otvora. Pomoću odgovarajućeg klina pritisnite prsten kroz pristupni otvor dok ne izađe iz utora kućišta.
4. Uklonite prsten odvijačem.
5. Okrenite ulazno vratilo do lijevog graničnika (modeli s volanom na lijevoj strani) ili do desne stanice (modeli s volanom na desnoj strani) i upotrijebite klip mehanizma za izbacivanje poklopca. Okrenite osovinu u suprotnom smjeru dok se ne zaustavi.
6. Uklonite vijak za montažu poklopca podešivača letve.
7. Uklonite podešivač letve i poklopac.
8. Otpustite sigurnosnu maticu za podešavanje sektorske osovine.
9. Odvrnite 4 vijka poklopca sektorskog vratila.
10. Odvrnite vijak za podešavanje sektorske osovine dok poklopac ne izađe iz kućišta.
Napomena: Navoji vijka za podešavanje sektorske osovine premazani su brtvenim sredstvom.
11. Uklonite sektorsku osovinu.
12. Umetnite odgovarajući vijak u klip letve i izvadite klip.
13. Skinite blatobran s ulaznog vratila.

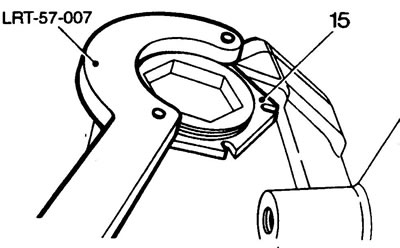

14. Pomoću ključa LRT-57-007 otpustite sigurnosnu maticu jedinice za podešavanje puža.
15. Pomoću ključa LRT-57-006 odvrnite podešivač puža.

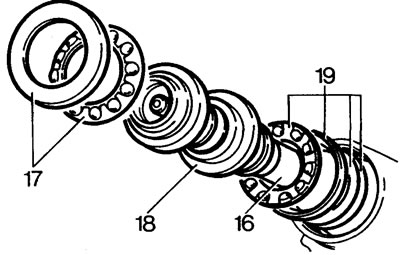

16. Kucnite po kraju osovine s utorima kako biste otpustili ležajeve.
17. Uklonite potisni prsten i separator s kuglicama ležaja.
18. Uklonite sklop ventila i puž upravljačkog mehanizma.
19. Uklonite donji aksijalni ležaj i podloške za podešavanje.
Napomena: Provjera kućišta puža i ležajeva je teška.
Brtve upravljačkog mehanizma

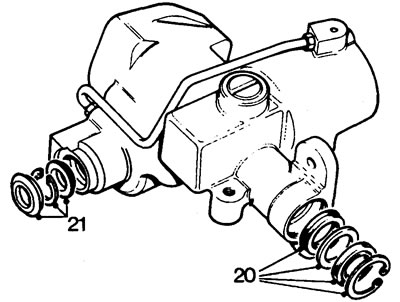

20. Uklonite sigurnosne prstenove, brtve i uljnu brtvu sektorskog vratila.
Oprez: Ležajevi sektorskog vratila ne mogu se ukloniti. Ako su ležajevi neispravni, zamijenite kućište upravljačkog mehanizma.
21. Skinite manžetu, sigurnosni prsten i brtvu ulaznog vratila.
Provjera
Klip

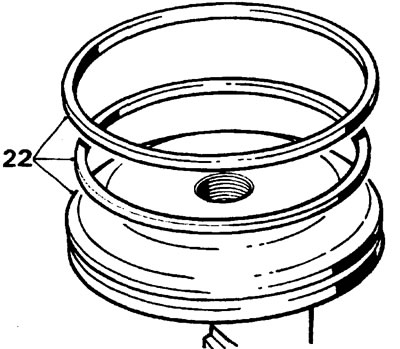

22. Bacite sve gumene i plastične brtve klipa.
Napomena: Gumena brtva nalazi se iza plastične.
Kućište upravljačkog mehanizma

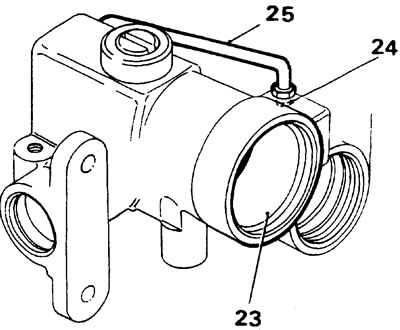

23. Pregledajte kućište ima li ogrebotina i neravnina na površini klipa letve.
24. Pregledajte cijev za hranjenje.
25. Po potrebi ugradite novu dovodnu cijev. Moment pritezanja 22 Nm.
Sektorsko vratilo

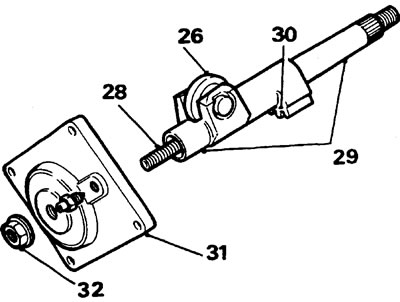

26. Provjerite da nema bočnog zazora u valjku.
27. Ako postoji bočni zazor, ugradite novo vratilo.
28. Provjerite stanje navoja jedinice za podešavanje. Provjerite aksijalni zazor u jedinici za podešavanje. Ako je razmak veći od 0,15 mm, zamijenite jedinicu za podešavanje.
29. Provjerite sjedišta ležajeva. Ako postoji značajno trošenje, zamijenite sektorsko vratilo.
30. Provjerite stanje sektorskih zubaca.
Poklopac sektorskog vratila
31. Pregledajte poklopac i ležaj. Ako postoje bilo kakvi nedostaci u dijelovima, mehanizam upravljanja u cjelini morat će se zamijeniti; popravci nisu predviđeni.
32. Zaštitna matica jedinice za podešavanje sektorske osovine mora se tijekom ugradnje zamijeniti novom.
Sklop ventila i puža

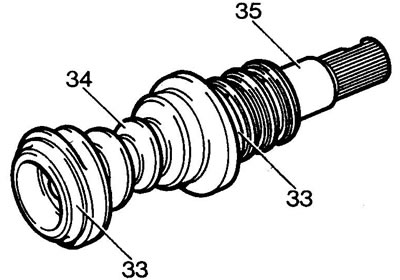

33. Provjerite sjedišta ležajeva. Nije dozvoljeno habanje ili ogrebotine.
34. Provjerite stanje crva. Nije dozvoljeno habanje ili ogrebotine.
35. Provjerite stanje torzijske šipke i njezinih spojeva: ne smije biti zazora u spojevima torzijske šipke s ulaznim vratilom. U suprotnom, zamijenite cijeli sklop.

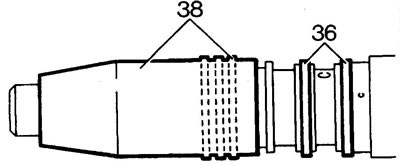

36. Provjerite stanje prstenova ventila. Prstenovi moraju biti bez neravnina i ogrebotina te se slobodno okretati u žljebovima.
37. Ako je potrebno, ugradite nove prstenove pomoću ekspandera LRT-57-019. Pažljivo uklonite prstenove kako biste izbjegli oštećenje utora bez upotrebe posebnih alata.
38. Nakon ugradnje prstenova ventila, moraju se krimpovati pomoću krimpera LRT-57-020.
Aksijalni ležajevi

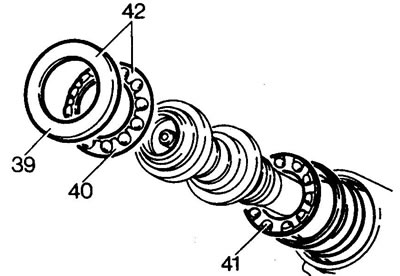

39. Provjerite stanje ležajnih prstenova.
40. Provjerite stanje kuglica.
41. Provjerite pouzdanost ugradnje kuglica u separatoru.
42. Ako ležaj nije prikladan za ugradnju, zamijenite cijelu jedinicu.
Podešivač prekrivanja i letve

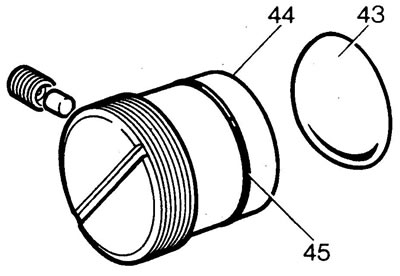

43. Provjerite stanje obloge, nisu dopušteni krhotine.
44. Provjerite dosjed obloge u regulatoru.
45. Ugradite novi brtveni prsten na regulator.
Zupčasta letva i klip

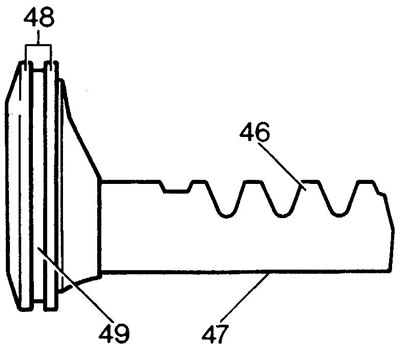

46. Provjerite stanje zubaca letve (habanje, krhotine).
47. Provjerite stanje kontaktne površine podloge za podešavanje letve. Habanje i oštećenje nisu dopušteni.
48. Provjerite vanjski promjer klipa letve na opekline ili oštećenja.
49. Provjerite stanje žljebova brtve klipa.
50. Ugradite nove brtve klipa. Zagrijte plastični prsten u vodi prije ugradnje.
51. Ugradite letvu i klip u kućište.
Skupština
Napomena: Prije ugradnje brtvi, podmažite ih radnom tekućinom.
Sektorska brtva vratila

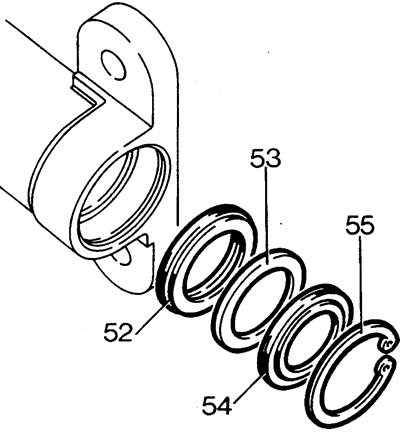

52. Ugradite uljnu brtvu s brtvenom usnom okrenutom prema kućištu.
53. Ugradite međupodlošku.
54. Ugradite manžetu s brtvenom usnom okrenutom od kućišta.
55. Ugradite sigurnosni prsten.
Ugradnja ventila i puža

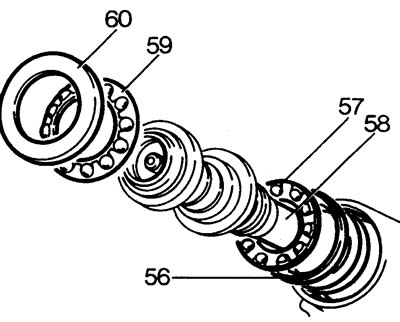

56. Ugradite podešavajuću podlošku i unutarnji prsten ležaja.
Napomena: Ako se stara podešavajuća podloška izgubi, ugradite podlošku debljine 0,76 mm.
57. Ugradite separator i drugi prsten unutarnjeg ležaja.
58. Ugradite sklop ventila i puža.
59. Ugradite traku za trčanje i separator vanjskog ležaja.
60. Ugradite drugi vanjski prsten ležaja.
61. Ugradite novi O-prsten pužnog podešivača.

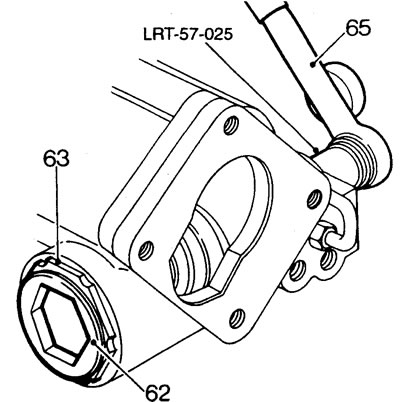

62. Ručno uvrnite regulator u kućište.
63. Zavrnite sigurnosnu maticu regulatora.
64. Zategnite podešivač dok se ne popuni aksijalni zazor. Provjerite jesu li ležajevi ispravno postavljeni.
65. Pomoću moment ključa i glave LRT-57-025 izmjerite moment puža.
66. Okrenite regulator kako biste podesili prednaprezanje ležaja dok moment okretanja ne bude 0,56 N·m.
67. Otpustite pužni podešivač za 0,25 okretaja, zategnite podešivač dok moment ne bude 0,21 - 0,34 N·m. Zategnite sigurnosnu maticu momentom od 100 N·m. Koristite ključeve za podešavanje LRT-57-006 i sigurnosne matice LRT-57-028.
Ugradnja letve i klipa

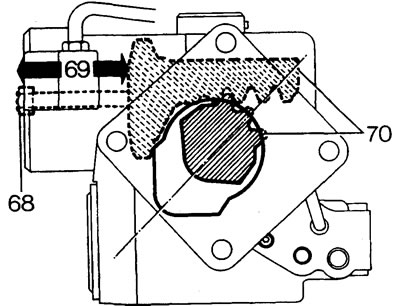

68. Radi lakše ugradnje, zategnite odgovarajući vijak u klip.
69. Umetnite letvu u kućište tako da klip ide do dubine od 70 mm.
Ugradnja sektorske osovine
70. Pomoću zaštitne brtve za ulje LRT-57-021, ugradite sektorsko vratilo kao što je prikazano na slici, lagano ga okrećući i spojite s letvom.
Ugradnja regulatora letve

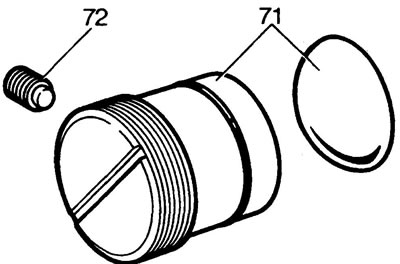

71. Postavite poklopac regulatora na letvu, zategnite regulator dok ne dodirne poklopac. Odvrnite regulator za pola okreta.
72. Umetnite novi najlonski umetak u vijak regulatora i ručno zategnite vijak.
Ugradnja poklopca sektorskog vratila
73. Ugradite novi brtveni prsten na poklopac.

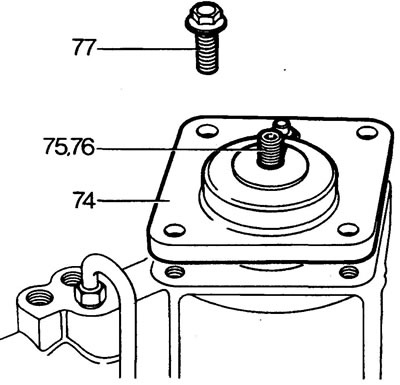

74. Postavite poklopac na tijelo, poravnajte rupe za ugradnju montažnih vijaka.
75. Pritisnite poklopac dok se ne odabere razmak između vijka za podešavanje i sektorske osovine.
76. Ako postoji razmak između poklopca i tijela, odvrnite vijak za podešavanje. Kucnite poklopac dok potpuno ne sjedne u kućište.
Napomena: Prije zatezanja vijaka za pričvršćivanje poklopca, provjerite slobodu okretanja sektorske osovine. Ako postoji otpor rotaciji, okrenite vijak za podešavanje dva okreta u smjeru kazaljke na satu.
77. Zategnite vijke za pričvršćivanje poklopca na 75 Nm.
Ugradnja poklopca cilindra

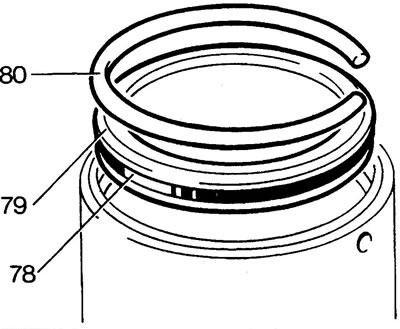

78. Ugradite novi brtveni prsten na poklopac.
79. Uklonite pomoćni vijak s klipa koji se koristio prilikom ugradnje letve.
80. Ugradite prsten za zadržavanje tako da jedan njegov kraj strši 12 mm izvan tehnološke rupe.
Podešavanje sektorske osovine
Napomena: Ugradite dvonožac i odvrnite maticu za montažu prije odabira razmaka između dvonožca i osovine volana.
81. Okrenite ulazno vratilo do unutarnjeg graničnika (do lijevog graničnika (modeli s volanom na desnoj strani) desni stajalište (modeli s volanom na lijevoj strani)). Okrenite ulazno vratilo u suprotnom smjeru za dva puna okreta - sada će puž biti u središnjem položaju.

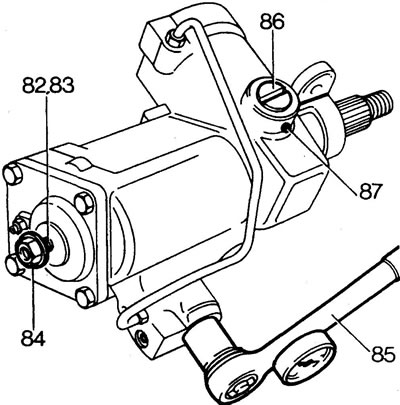

82. Mehanizam je spreman za podešavanje.
83. Dok držite ulazno vratilo, protresite glavnu osovinu kako biste utvrdili postoji li zazor u zahvatu. Dok nastavljate zamahivati dvonožac, okrećite vijak za podešavanje sektorske osovine dok se ne odabere razmak.
84. Zategnite sigurnosnu maticu vijka za podešavanje.
Napomena: Prilikom podešavanja, upravljački mehanizam mora biti u središnjem položaju.
85. Provjerite moment radilice: ugradite moment ključ i glavu LRT-57-025 na ulazno vratilo. Podesite prednaprezanje tako da moment loma osovine iz središnjeg položaja premaši moment rotacije nakon jednog i četvrt okreta za 0,34 N·m (u oba smjera). Zategnite sigurnosnu maticu vijka za podešavanje na 60 Nm.
Podešavanje stalka
86. Okretanjem regulatora letve povećajte moment mehanizma (vidi stavak 85) za 0,23-0,34 N·m. Ukupni moment okretanja ne smije prelaziti 1,35 N·m.
87. Pričvrstite regulator vijkom, moment pritezanja vijka je 5 Nm.
Provjera maksimalnog momenta pokretanja
Okrenite ulazno vratilo od jednog do drugog položaja. Maksimalni okretni moment trebao bi se pojaviti u središnjem položaju mehanizma i jednako se smanjivati na graničnicima.
Gornji uvjet određen je debljinom podloške za podešavanje ugrađene ispod pužnog ležaja. Obično će tvornički ugrađena podloška osigurati potrebno podešavanje čak i nakon zamjene pojedinačnih dijelova.

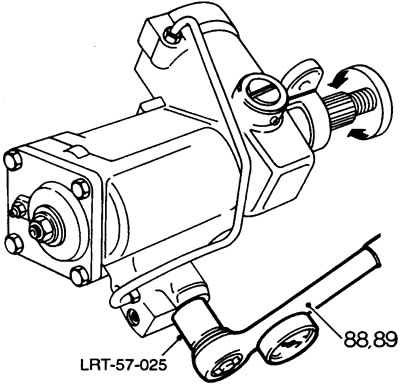

88. Ugradite upravljački mehanizam s ulaznim vratilom okrenutim prema operateru. Okrenite usisno vratilo suprotno od smjera kazaljke na satu dok se ne zaustavi.
89. Izmjerite moment pri približavanju graničnicima.
90. Provjerite jednakost okretaja upravljačkog mehanizma od središta do oba graničnika.
Podešavanje
91. Označite položaj mehanizma na kojem se postiže maksimalni moment. Ako se maksimalni moment ne pojavi u središnjem položaju, tada:
- povećajte debljinu podloške ako mehanizam ne dostigne središnji položaj;
- smanjite debljinu podloške kada mehanizam prolazi kroz središnji položaj.
Napomena: Promjena debljine podloške od 0,07 mm rezultira promjenom vršnog momenta od 0,25 okretaja osovine.
Oprez: Prilikom rastavljanja mehanizma nemojte oštetiti brtve.
Brtva ulaznog vratila

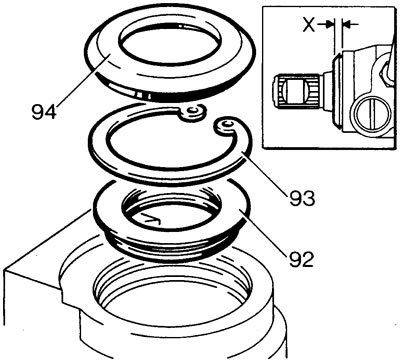

92. Ugradite uljnu brtvu s brtvenom usnom okrenutom prema kućištu. Za ugradnju koristite sigurnosnu čahuru LRT-57-016 i trn LRT-57-026. Pritisnite uljnu brtvu na dubinu od 4,75-5,00 mm od ravnine kućišta.
93. Ugradite sigurnosnu podlošku.
94. Podmažite brtvu manžete PTFE mašću. Ugradite manžetu pomoću alata LRT-57-027. Nakon pravilne ugradnje, rub manžete trebao bi stršiti iz kućišta za 4,0-4,5 mm, dimenzija "X".
95. Uklonite dvonožac. Podmažite manžetu osovine zgloba PTFE mašću i ugradite manžetu.

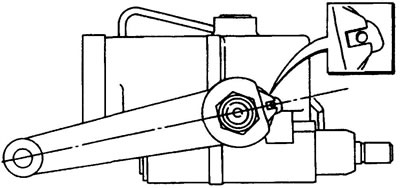

96. Poravnajte otvor u dvonožcu s otvorom u tijelu mehanizma, ugradite dvonožac i novu podlošku za zaključavanje. Zategnite maticu za montažu na 176 N·m i savijte rub podloške na prednju stranu matice.
97. Ugradite upravljački mehanizam na vozilo.
