Привід розподільного валу (Фрілендер 2)

Зубчастий шків колінчастого валу надає руху випускний розподільний вал за допомогою зубчастого ременя газорозподільного механізму, який одягнений на шківи насоса охолоджувальної рідини, автоматичного натягувача і проміжні шківи. Колінчастий вал та елементи газорозподільного механізму обертаються за годинниковою стрілкою, якщо дивитися з боку передньої частини двигуна. Правильне натяг ременя підтримується підпружиненим автоматичним натягувачем, який знаходиться на правій передній поверхні блоку циліндрів.

Натягувач також використовується для зняття ременя. Проміжний шків розташовується за передньою опорою двигуна і закріплений на блоці циліндрів нижнім болтом опори двигуна, який проходить через центр шківа.

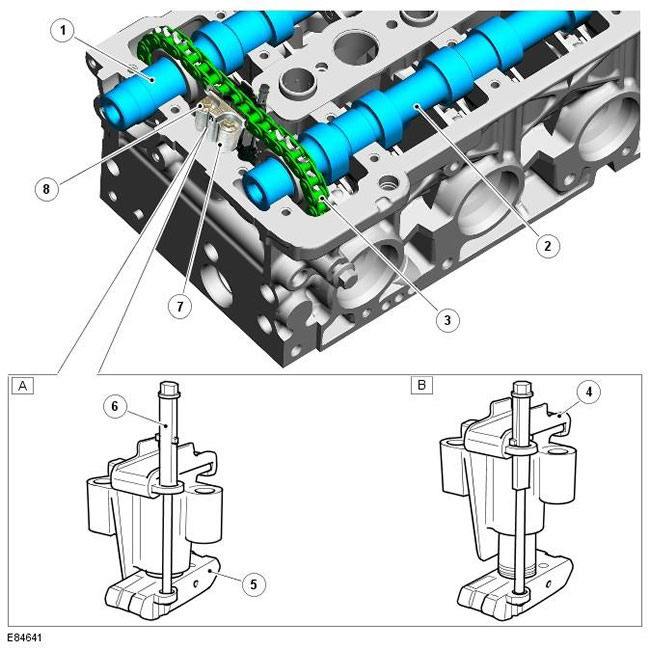

Гідравлічний натягувач ланцюга газорозподільного механізму

Поз.	№ запасної частини	Найменування
A	-	Гідравлічний натягувач - задіяне становище
B	-	Гідравлічний натягувач - відпущене положення
1	-	Випускний розподільчий вал
2	-	Впускний розподільчий вал
3	-	Ланцюг газорозподільного механізму
4	-	Верхня напрямна ланцюга
5	-	Головка натягувача
6	-	Сервісний штифт натягувача
7	-	Гідравлічний натягувач
8	-	Болт (3 шт.)

Впускний розподільний вал рухається випускним розподільчим валом, за допомогою короткого 40-ланкового ланцюга газорозподільного механізму. Ланцюг одягнений на зірочки, передбачені на кожному розподільчому валі. Натяг ланцюга регулюється гідравлічним натягувачем, який встановлений між розподільними валами та закріплений трьома гвинтами на головці циліндрів. На корпусі натягувача висвердлено масляний канал, що з'єднується з масляним портом у головці циліндрів.

Гідравлічний натягувач у зборі розташовується між верхньою та нижньою сторонами ланцюга, причому головка натягувача впливає на нижню сторону ланцюга. Головка натягувача та верхній кінець натяжника виготовляються з литого пластику та об'єднані з напрямними ланцюгами.

У корпус натягувача вбудований пластиковий сервісний штифт, який знаходиться в головці гідравлічного натягувача. Сервісний штифт об'єднаний з натягувачем та використовується при обслуговуванні для вилучення та фіксації гідравлічного натягувача у задіяному положенні.

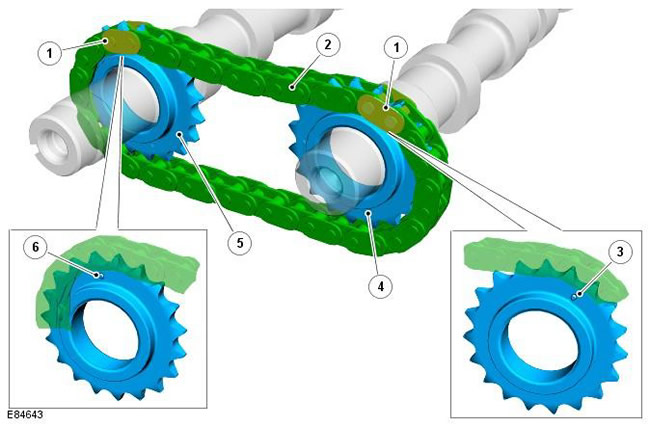

Ланцюг газорозподільного механізму

(Оригінал статті знаходиться на: LRMAN.RU)

Поз.	№ запасної частини	Найменування
1	-	Кольорова ланка ланцюга газорозподільного механізму
2	-	Ланцюг газорозподільного механізму
3	-	Регулювальна мітка впускного розподільчого валу
4	-	Зірочка впускного розподільчого валу
5	-	Зірочка випускного розподільчого валу
6	-	Регулювальна мітка випускного розподільчого валу

На ланцюгу передбачено дві кольорові регулювальні ланки, які поєднуються з регулювальними мітками на лицьовій поверхні зірочки кожного розподільчого валу. Регулювальні мітки призначені для правильного регулювання розподільних валів та фаз газорозподілу клапанів. Додаткові відомості про фази газорозподілу клапанів наведено у відповідному посібнику з процедур обслуговування та ремонту (SRP).

Ланцюг газорозподільного механізму та зірочки розподільних валів змащуються розбризкуванням від гідравлічного натягувача.
