Разборка амортизатора в сборе с пружиной (Дискавери 3)

Разборка

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что устройство для сжатия пружин SWL по своим параметрам соответствует жесткости пружины, приведенной в разделе Спецификации, или превышает ее.

1. Приподнимите и подоприте автомобиль.

2. Снимите колесо в сборе с шиной.

3. Снимите амортизатор в сборе с упругим элементом. Для получения дополнительной информации обратитесь к Амортизатор в сборе с пружиной (64.30.11/99)

4. Установите в тиски подходящее устройство для сжатия пружин.

5. Установите амортизатор в сборе с упругим элементом в устройство для сжатия пружин. Сожмите пружину в достаточной мере для то го, чтобы ослабить давление пружины.

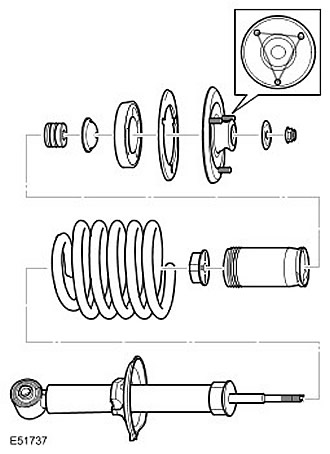

6. Снимите амортизатор.

• Защемите ось амортизатора, отверните и отбракуйте гайку.
• Снимите фасонную пружину верхней втулки и верхнюю втулку.
• Снимите верхнюю опору в сборе.
• Снимите пылевую трубку и фасонную пружину в сборе.
• Снимите жесткий резиновый упор.

7. Извлеките пружину из устройства для сжатия пружин.

Сборка

1. Очистите и осмотрите элементы на предмет повреждений.

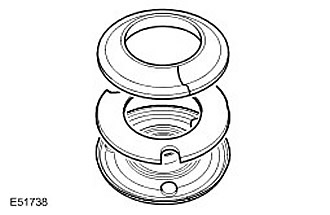

• Снимите резиновый изолятор.
• Снимите дистанционный элемент.
• Снимите фасонную пружину с пылевой трубки.

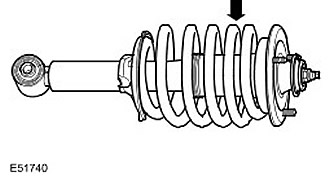

2. Установите пружину в устройство для сжатия пружин. Убедитесь в том, что близкие витки пружины направлены в сторону верхней части амортизатора.




3. Установите жесткий резиновый упор.

4. Установите пылевую трубку. Установите фасонную пружину в пылевую трубку.

5. Установите амортизатор. Убедитесь в том, что пружина правильно сидит в гнезде пружины.

6. Установите верхнюю опору.

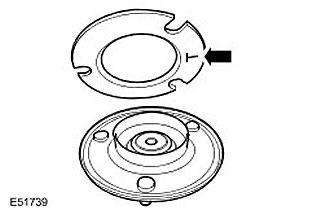

• Установите дистанционный элемент и резиновый изолятор. Убедитесь в том, головки штырей входят в выемку дистанционно го элемента и не пересекаются с ним.
• Установите верхнюю втулку и фасонную пружину верхней втулки.
• Наверните новую гайку (момент затяжки 98 Нм).

7. Установите амортизатор в сборе с упругим элементом. Для получения дополнительной информации обратитесь к Амортизатор в сборе с пружиной (64.30.11/99)

8. Установите колесо в сборе с шиной. Затяните колесные гайки (момент затяжки 140 Нм).
