Втулка нижнего рычага (Дискавери 3)

Специальный инструмент

Приемное устройство для передней втулки заднего нижнего рычага 204-526/1

Устройство для демонтажа передней втулки заднего нижнего рычага 204-526/2

Устройство для монтажа передней втулки заднего нижнего рычага 204-526/3

Приемное устройство для задней втулки заднего нижнего рычага 204-540/1

Устройство для демонтажа задней втулки заднего нижнего рычага 204-540/2

Устройство для монтажа задней втулки заднего нижнего рычага 204-540/3

Снятие

ПРИМЕЧАНИЕ: Втулки подлежат замене парами, с левой и правой стороны.

1.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда устанавливайте автомобиль на надежные опоры.

Приподнимите и подоприте автомобиль.

2. Снимите колеса в сборе с шинами.

3. Снимите нижний левый рычаг. Для получения дополнительной информации обратитесь к Нижний рычаг (64.35.54)

4. Снимите нижний правый рычаг.

5. Запомните положение втулки по отношению к нижнему рычагу.

6.

ВНИМАНИЕ: Для демонтажа втулки необходимо снять ее фланцы.

ПРИМЕЧАНИЕ: Запомните положение, в котором установлена втулка.

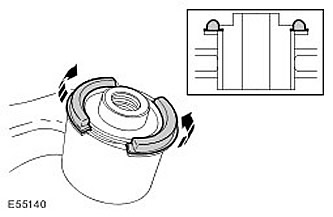

Используя подходящий инструмент, загните фланцы втулки.

7. При помощи ножовочной пилы отделите фланец от втулки, не повредив при этом верхний рычаг.

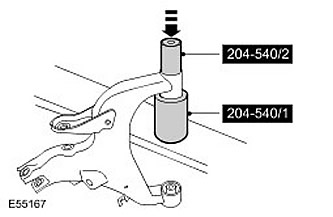

8. Используя специальные инструменты, снимите и отбракуйте задние втулки нижнего рычага.

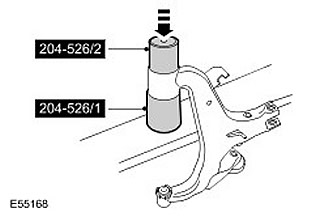

9. Используя специальные инструменты, снимите и отбракуйте передние втулки нижнего рычага.

Установка

1.

ВНИМАНИЕ: Убедитесь, что втулка установлена без перекосов.

ВНИМАНИЕ: Убедитесь, что для установки втулок на соответствующую глубину используется правильный специальный инструмент.

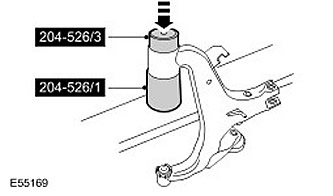

Используя специальные инструменты, установите передние втулки нижнего рычага.



2.

ВНИМАНИЕ: Убедитесь, что втулка установлена без перекосов.

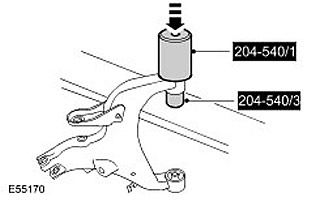

Используя специальные инструменты, установите задние втулки нижнего рычага.



3. Установите нижний левый рычаг. Для получения дополнительной информации обратитесь к Нижний рычаг (64.35.54)

4. Установите нижний правый рычаг.

5. Установите колеса в сборе с шинами. Затяните колесные гайки (момент затяжки 140 Нм).

6. Проверьте углы установки колес. Для получения дополнительной информации обратитесь к Регулировка углов установки всех четырех колес (57.65.04)
