Приемник (Range Rover 3)

Съдържание: Демонтаж ⇩ Сглобяване ⇩

Сензорът за налягане, разположен в приемника, не може да бъде заменен. Сменя се заедно с приемника.

Когато разкачвате фитинг на Voss от който и да е компонент на пневматичното окачване, не го отстранявайте от разкачвания въздушен маркуч. Не отстранявайте фитинга от маркуча за въздух. При отстраняване на фитинга от маркуча има голяма вероятност от драскотини по него, което впоследствие може да доведе до изтичане на въздух от системата.

Демонтаж

1. Повдигнете предната част на колата и монтирайте стойка.

ПРЕДУПРЕЖДЕНИЕ: Не работете под превозно средство, което е повдигнато само на крик или повдигач. Винаги инсталирайте предпазни опори.

2. Свалете модула на регулатора на налягането.

ПРЕДНО ОКАЧВАНЕ, РЕМОНТ, Монтаж на регулатор на налягането.

3. За да осигурите достъп до приемника, развийте 6-те болта и 2-те гайки, закрепващи екрана на резервоара за гориво и долния екран.

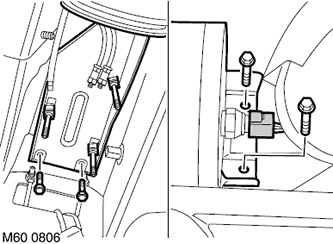

4. Развийте 4-те монтажни болта на приемника и изключете многощифтовия електрически конектор от сензора за налягане.

ВНИМАНИЕ: Не отстранявайте сензора за налягане от приемника.

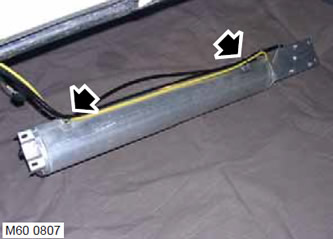

5. Отстранете двете скоби, закрепващи въздушните маркучи и изключете приемника.

ЗАБЕЛЕЖКА: Не извършвайте по-нататъшно разглобяване, ако компонент се отстранява само за улеснен достъп.

6. Развийте гайките, закрепващи шпилките на регулатора на налягането и след това развийте шпилките.

Сглобяване

1. Монтирайте шпилките на регулатора на налягането и затегнете гайките.

ВНИМАНИЕ: Уверете се, че гумените уплътнения са в правилната позиция във вдлъбнатините на тялото на регулатора на налягането.

2. Ако се монтира нов приемник, отстранете въздушния фитинг от новия модул.

3. Инсталирайте приемника, закрепете въздушните маркучи и свържете многощифтовия електрически конектор.

ВНИМАНИЕ: Внимавайте маркучите да не се закачат в скобите на приемника.

4. Инсталирайте болтовете на приемника към тялото на 8 N·m (6 lb·ft).

5. Монтирайте монтажните болтове и гайки на щита на резервоара за гориво до 25 N·m (18 lb·ft).

6. Монтирайте регулатора на налягането.
