Гідротрансформатор (Фрілендер 2)

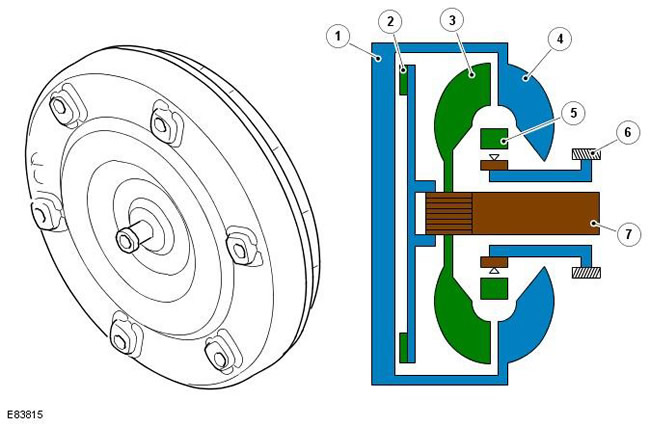

Поз.	№ запасної частини	Найменування
1	-	Корпус гідротрансформатора
2	-	Муфта блокування гідротрансформатора
3	-	Турбінне колесо
4	-	Насосне колесо
5	-	Статор
6	-	Гідравлічний насос
7	-	Вхідний вал

Гідротрансформатор здійснює зв'язок між двигуном та коробкою передач. Він розташований у картері коробки з боку двигуна. Потужність приводу від колінчастого валу двигуна за допомогою гідравліки та механічної системи передається через гідротрансформатор у коробку передач. Гідротрансформатор з'єднаний із двигуном через провідний диск.

Основними деталями гідротрансформатора є насосне колесо, статор та турбінне колесо. Гідротрансформатор є герметичним пристроєм і всі його деталі розташовуються між кришкою корпусу гідротрансформатора і насосним колесом. Обидва вказані елементи приварені один до одного, утворюючи герметичний заповнений рідиною корпус. Оскільки насосне колесо приварене до кришки корпусу гідротрансформатора, воно обертається із частотою обертання колінчастого валу двигуна.

У гідротрансформаторі знаходиться гідравлічно керована муфта блокування, яку контролює модуль TCM за допомогою електромагнітного клапана в блоці клапанів; він активує золотникові клапани для керування гідравлічним тиском, що подається на муфту. Модуль TCM може застосувати три режими роботи гідротрансформатора: розблокований, частково заблокований і повністю заблокований.
