Spis treści: Wyjmowanie ⇩ Instalacja ⇩
Wyjmowanie
1. Zdejmij skrzynię rozdzielczą.
2. Spuść olej ze skrzyni automatycznej.

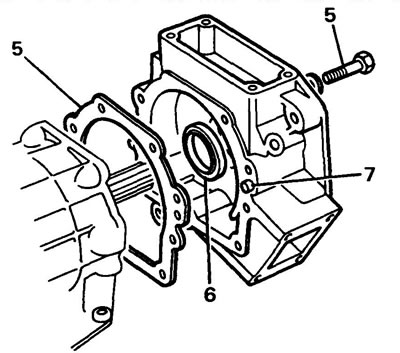

3. Odkręć śruby mocujące lewy wspornik do korpusu regulatora i zdejmij wspornik.
4. Odkręć śruby mocujące obudowę dźwigni zmiany biegów skrzyni rozdzielczej i przesuń obudowę na bok.
5. Odkręć śruby mocujące i zdejmij obudowę regulatora z wału przekładni, wyrzuć uszczelkę.
6. Umieść obudowę na stole roboczym i zdejmij uszczelkę.
7. Obejrzyj ciało. W przypadku stwierdzenia jakichkolwiek uszkodzeń należy wymienić obudowę. Przenieś kołki prowadzące do nowej obudowy.
8. Za pomocą narzędzia LST108 zamontuj nową uszczelkę olejową.

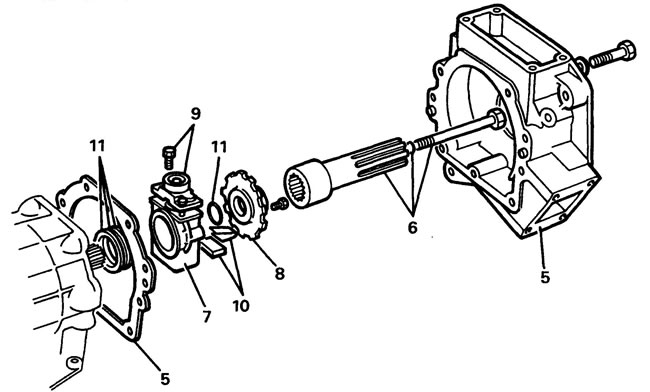

Wyjmowanie i instalowanie regulatora.
Instalacja
9. Zamontuj obudowę regulatora na skrzyni biegów z nową uszczelką. Uważaj, aby nie uszkodzić uszczelki olejowej wałkiem skrzyni biegów.
10. Dokręć 9 śrub mocujących momentem 23 Nm.
11. Zamontuj obudowę dźwigni zmiany biegów skrzyni rozdzielczej. Dokręć śruby mocujące momentem 23 Nm.
12. Zamontuj wspornik. Dokręć śruby mocujące momentem 52 Nm.
13. Zainstaluj ponownie wyjęte części.
